工业多接口空气集管结构设计

　　在工业流体输送、车间集中供气、工艺气路分配的场景中，空气集管是承担气源分流、压力稳定、多支路供气的核心管路组件，这类部件常见于气动生产线集中供气系统、实验室气路排布、化工工艺小流量气体分配、收割台配套气动控制回路等场景，替代零散的管路拼接方案，减少管路接头泄漏点，提升整个气路系统的可靠性。

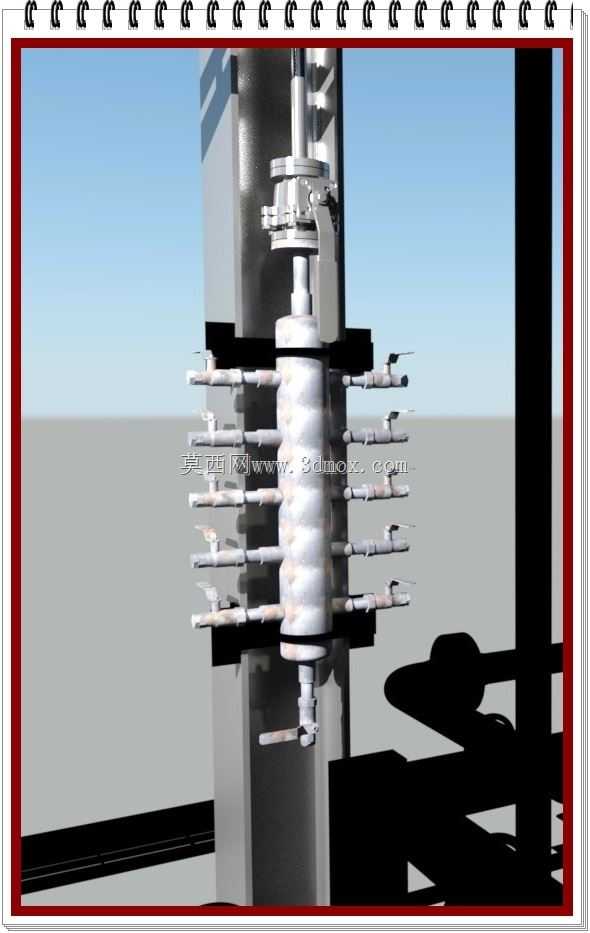

　　从实际使用需求出发，这款空气集管采用立式柱状主体结构，主体为分段式腔体设计，每一段腔体对应一组对称布置的侧向接口，上下端设置主路连接接口，可直接对接主供气管道，侧向的多组接口可分别连接不同的用气支路，每个支路可独立控制通断，适配不同工位的供气需求。设计过程中优先考虑腔体的承压均匀性，主体采用等径圆柱腔体结构，避免变径带来的局部压损，接口位置沿腔体周向对称排布，保证各支路出气压力均衡，减少不同支路同时用气时的压力波动。

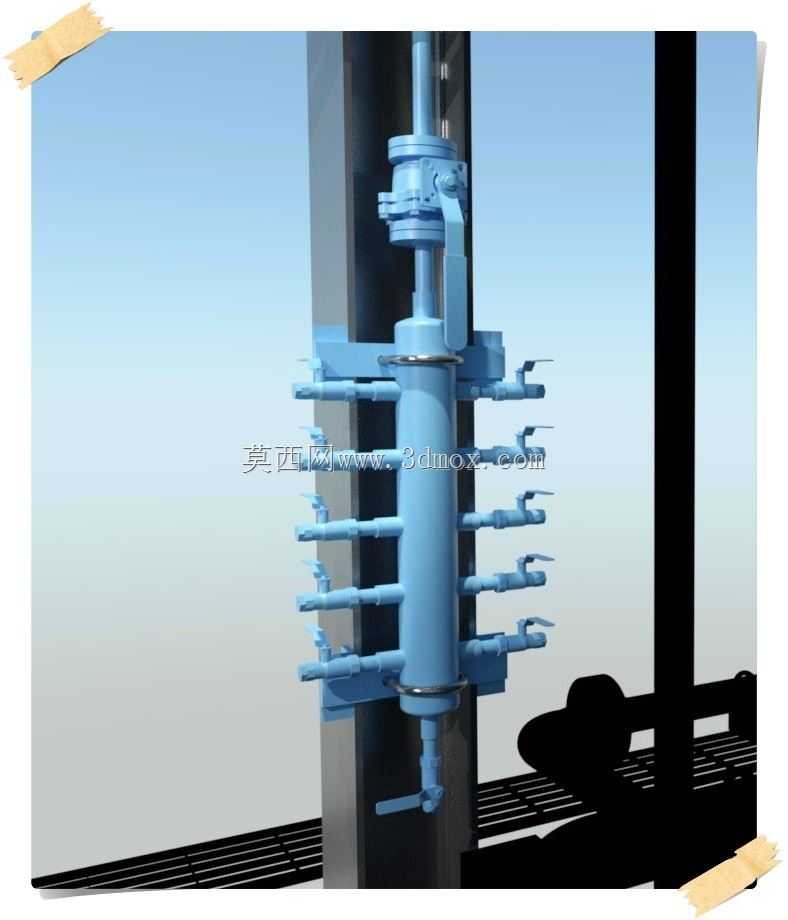

　　安装边界方面，这款集管配套有两组对称的安装固定支架，支架采用卡箍式结构抱紧主体腔体，可直接固定在设备立柱、墙面安装架或者生产线的型材框架上，安装时不需要对主体腔体进行焊接打孔，避免破坏腔体的承压完整性，卡箍位置可沿主体轴向调整，适配不同安装空间的固定点位需求。主体上下端的主接口采用标准管螺纹设计，可直接对接同规格的供气主管道，侧向支路接口同样采用通用管螺纹规格，可快速对接快插接头、球阀或者节流阀，不需要额外加工转接件，现场安装效率更高。

　　功能特性上，分段式的腔体结构可以根据实际用气支路数量灵活调整段数，不需要重新开模制作整体腔体，降低定制化改造成本；每段腔体之间采用密封结构连接，保证段间无气体泄漏，同时可根据实际流量需求调整单段腔体的长度，适配不同的接口间距要求。侧向接口沿主体分层布置，上下层接口错开排布，避免支路管路安装时出现空间干涉，方便后期对单个支路进行维护、更换阀门或者调整管路走向，不需要拆卸相邻的其他支路组件。

　　从结构设计的细节来看，主体腔体的壁厚根据常规工业供气的压力等级选取，满足0.8MPa常规工厂供气压力下的强度要求，接口位置做了加厚处理，避免反复拆装接头时出现螺纹滑牙或者接口开裂的问题。固定支架的接触面设置有缓冲垫层，一方面可以补偿安装面的平面度误差，另一方面可以减少设备运行时的振动传递到集管主体，避免长期振动导致接口松动漏气。底部主接口可作为排污口使用，定期排出集管内部积存的冷凝水与杂质，避免杂质进入下游气动元件造成卡涩或者损坏，顶部主接口可安装压力表或者安全阀，实时监测腔体内部压力，超压时自动泄压，提升系统运行安全性。

　　在实际选型应用时，需要根据总供气流量计算主管道的通径，再根据支路数量与单支路流量确定侧向接口的规格，这款集管的结构设计预留了足够的通径余量，主腔体通径大于所有支路接口通径的总和，避免多支路同时用气时出现主路节流导致的压力不足问题。安装时需要保证集管主体垂直布置，便于内部冷凝水顺着腔体内壁流向底部排污口，避免冷凝水积存到支路接口位置被气流带入下游设备。日常维护过程中，只需要定期打开底部排污阀排出积水，检查各接口位置是否有泄漏即可，不需要整体拆解设备，维护工作量远低于零散拼接的管路系统。

　　对比传统的多管拼接分流方案，这种集成式空气集管的整体占用空间更小，所有支路接口集中布置，管路排布更整齐，方便后期梳理气路走向、排查故障点，同时减少了大量的三通、接头等管路配件，整体泄漏点数量降低60%以上，长期运行的可靠性更高，尤其适合用气工位集中、支路数量多的供气场景，能够有效简化气路系统的设计与安装流程，降低整个气路系统的后期维护成本。
