HBRS系列异径过渡联轴器变径结构件

　　在流体输送管路布设、动力轴系传动对接的现场施工与设备改造场景中，经常会遇到两端对接接口公称直径不匹配的问题，不管是不同批次采购的气动管路、液压油路，还是新旧设备更替时的输出轴端对接，强行通过胶接、焊接变径的方式不仅会留下应力集中隐患，后期维护拆解也极为不便，HBRS系列变径联轴器就是针对这类对接场景设计的过渡连接件。从实际使用场景来看，这类变径结构件既可以用在低压流体输送管路中，作为两段不同管径硬管的对接过渡件，也可以用在低扭矩、同轴度要求适中的轴系传动中，连接两个轴径存在差异的转动轴，实现扭矩的平稳传递，在小型自动化生产线的气动回路改造、小型输送设备的动力端对接、民用给排水管路的异径接驳场景中都有广泛应用。从功能特性上看，

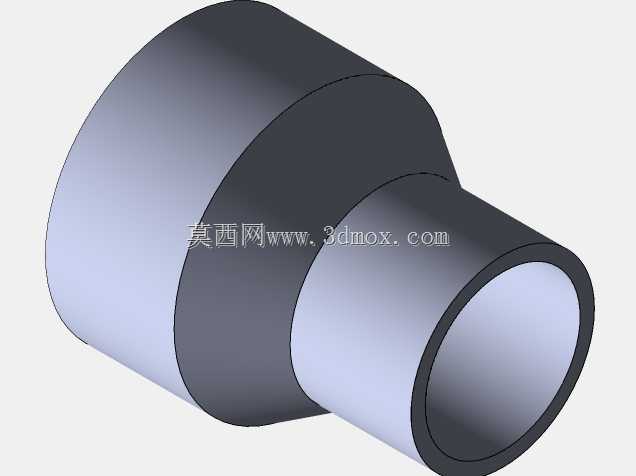

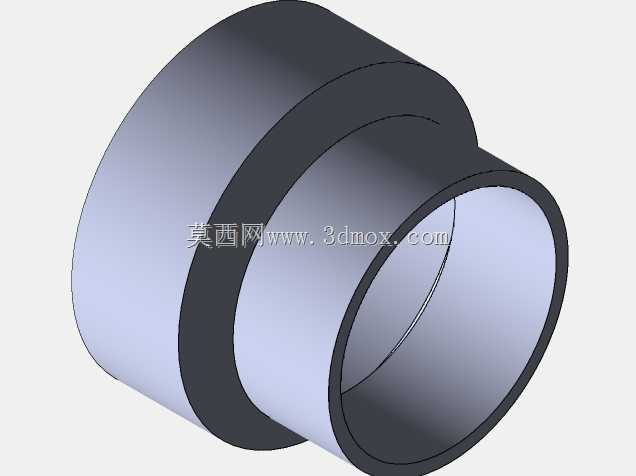

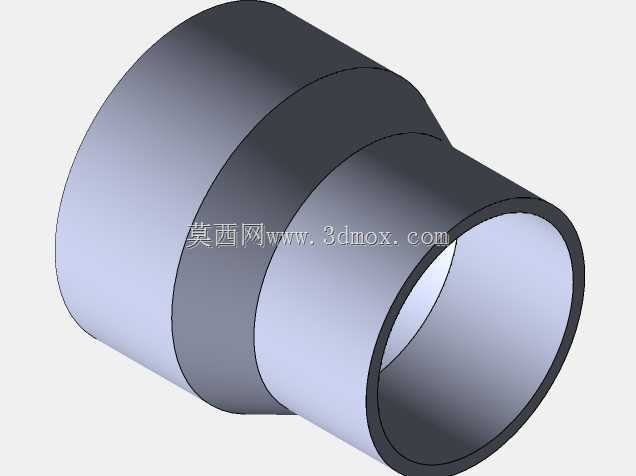

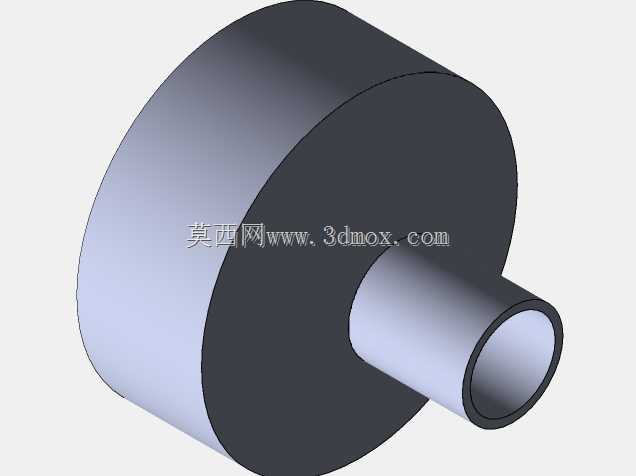

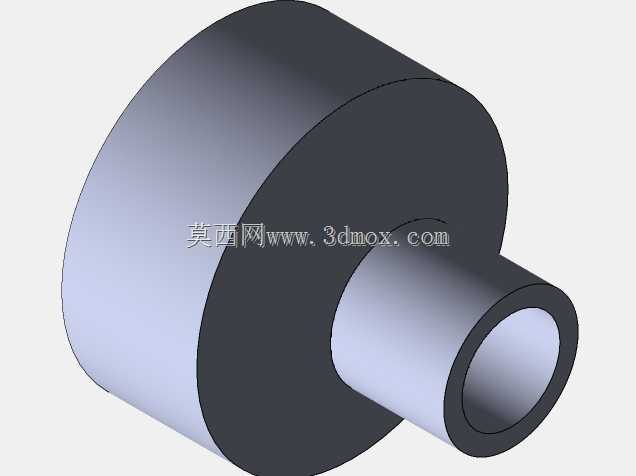

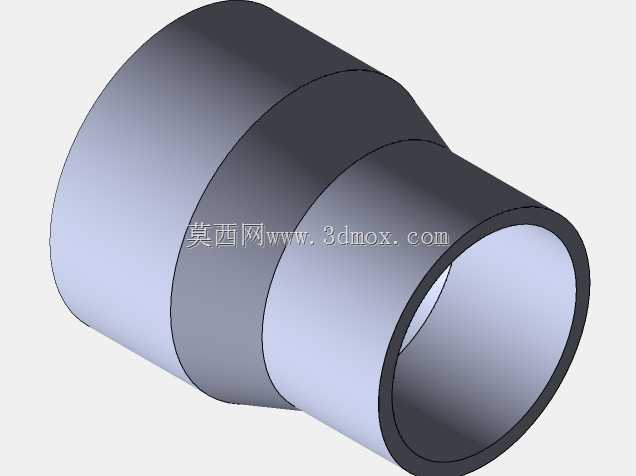

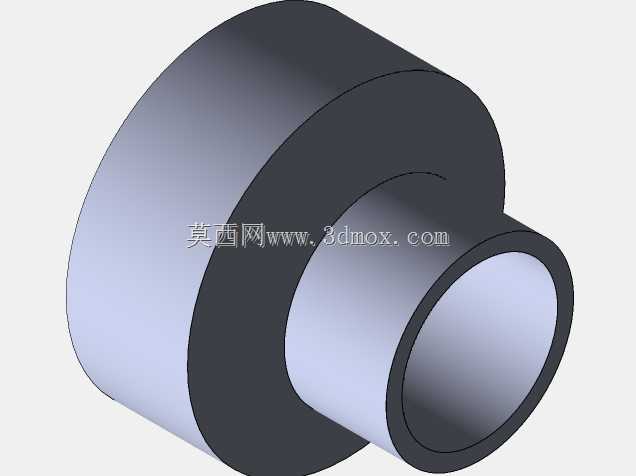

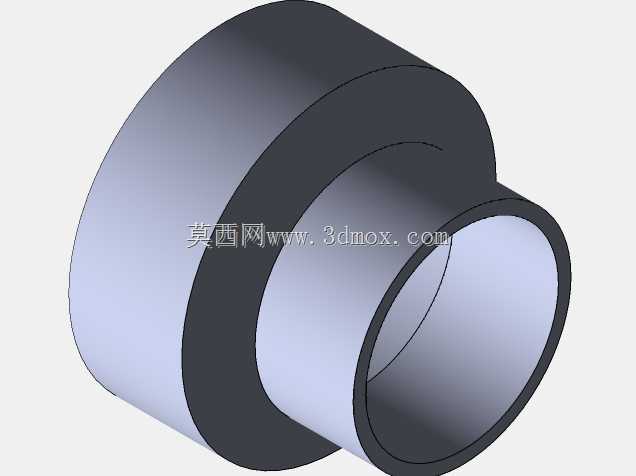

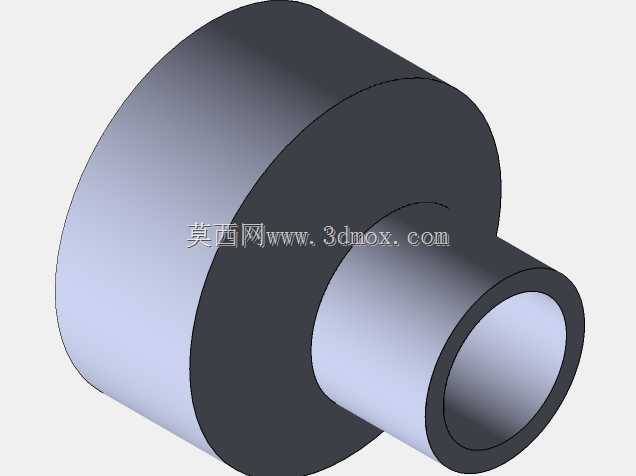

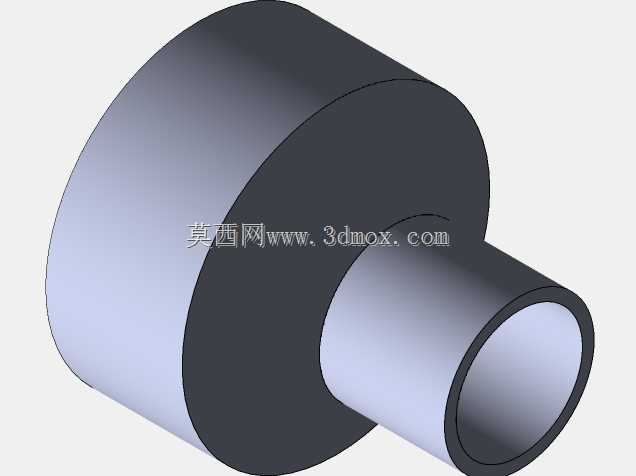

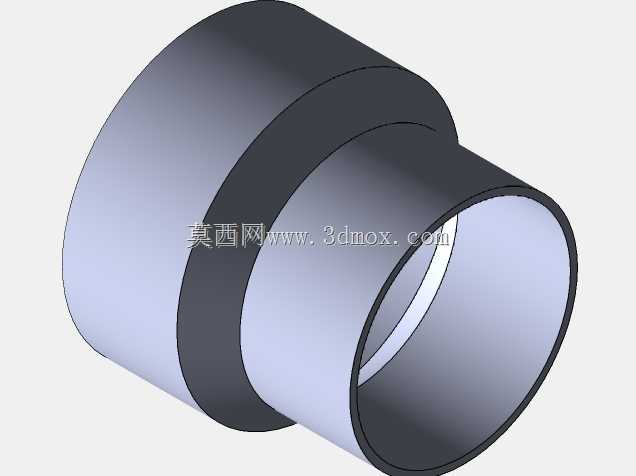

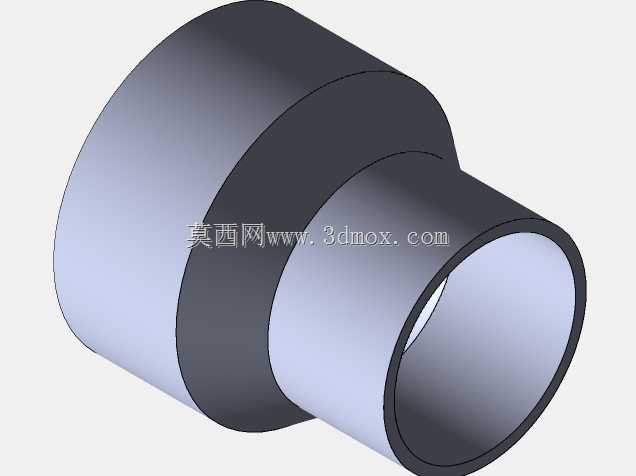

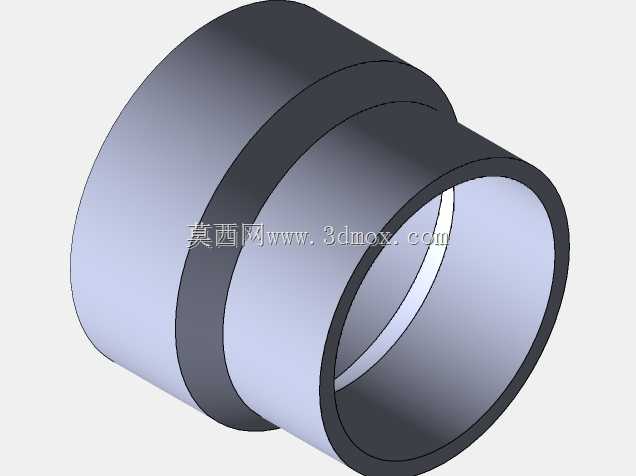

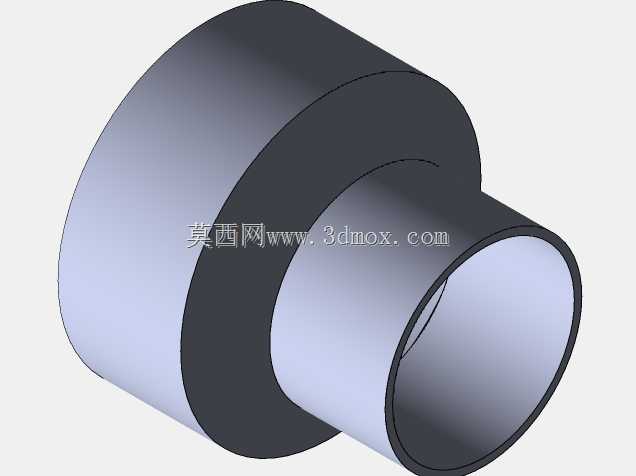

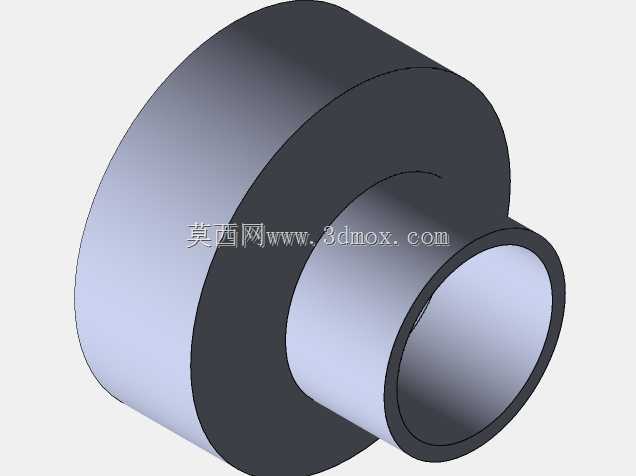

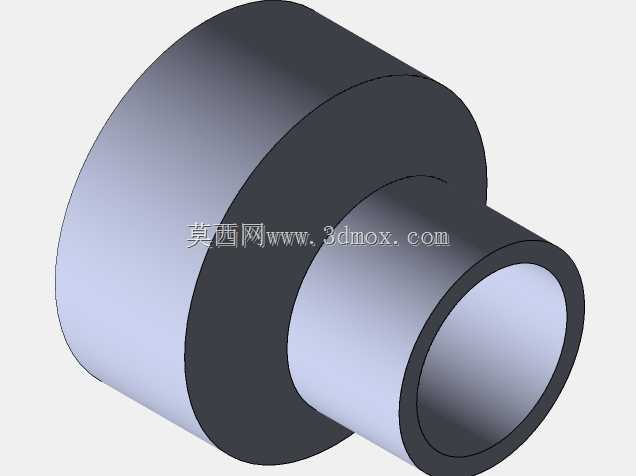

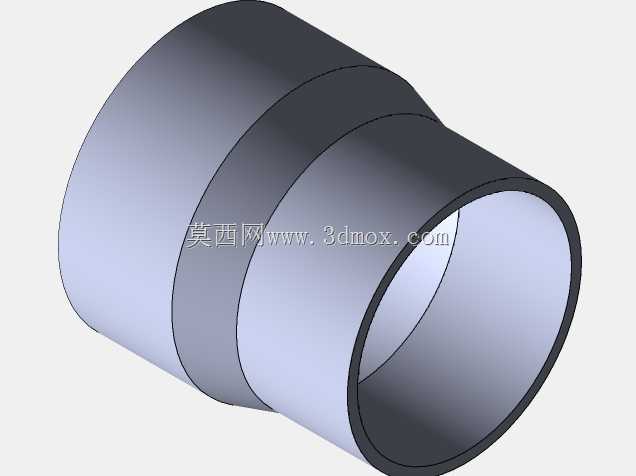

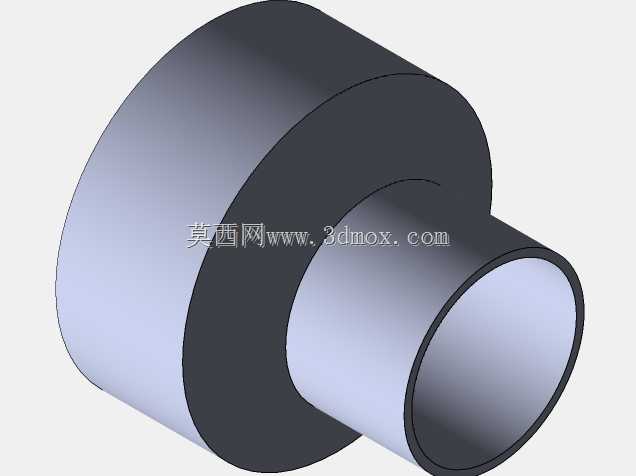

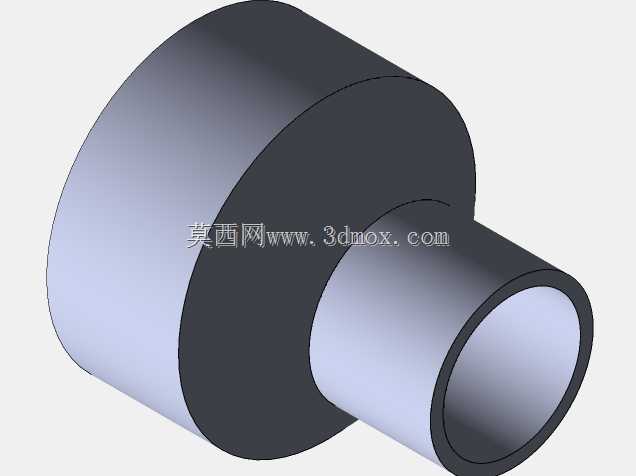

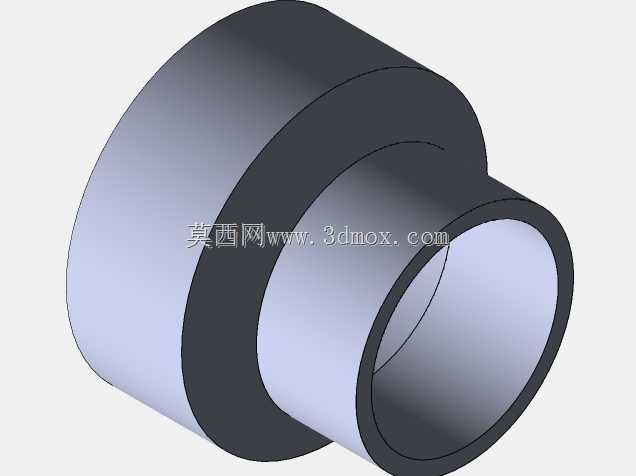

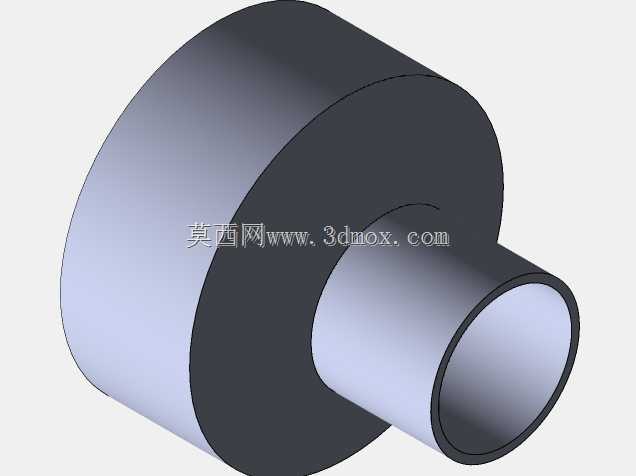

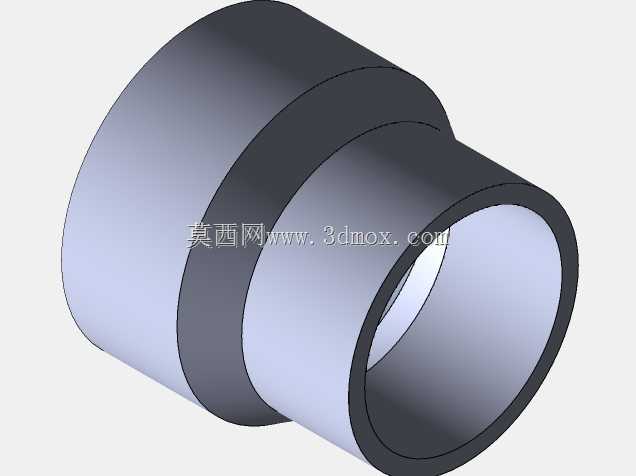

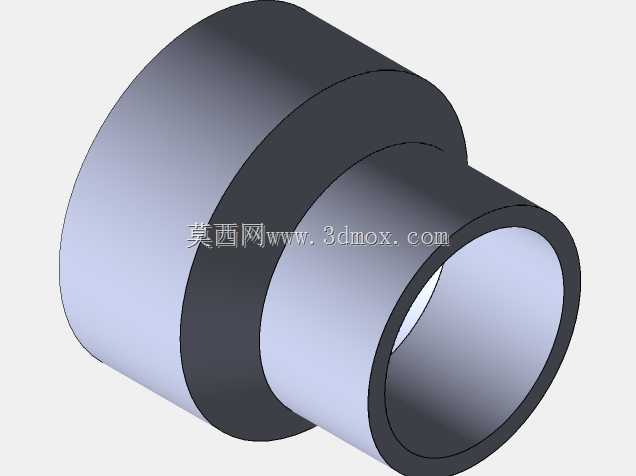

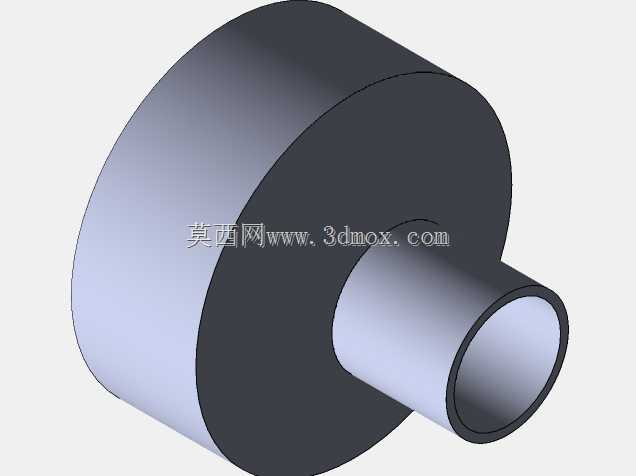

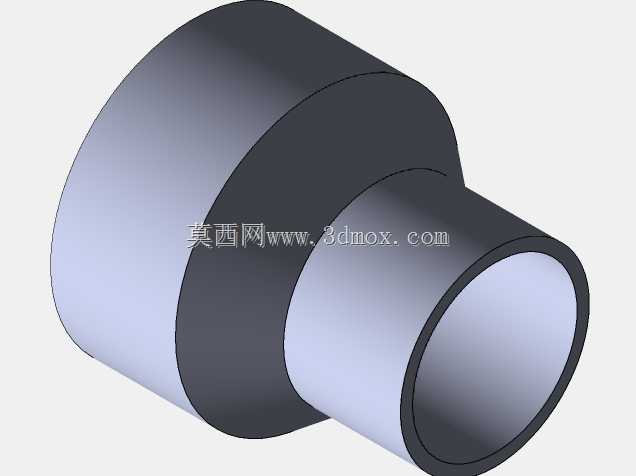

　　这款变径联轴器采用一体成型的阶梯空心结构，整体无拼接焊缝，避免了拼接结构带来的强度薄弱点，内壁做了光滑过渡处理，在作为流体管路接头使用时，能减少变径位置的流体紊流，降低管路压损，避免介质在变径台阶位置残留堆积；在作为传动联轴器使用时，均匀的壁厚分布能保证转动过程中的动平衡性能，减少高速转动时的径向跳动。设计过程中，首先确定了两端的对接边界，大端与小端分别适配对应公称直径的标准接口，不管是采用螺纹锁紧、卡箍压接还是过盈配合的安装方式，两端的配合公差都按照对应接口的行业通用公差带设计，不需要现场二次加工就能直接完成对接。变径位置的过渡段采用了平缓的锥面过渡而非直角台阶，一方面是为了降低应力集中系数，不管是承受管路内压还是传动扭矩，

　　锥面过渡能让载荷均匀分散到整个变径区域，避免直角位置在长期交变载荷下出现开裂；另一方面，平缓的内壁锥面能让流体在变径过程中流速变化更平缓，减少水锤、气蚀对管路的冲击。外形尺寸上，整体轴向长度根据两端管径/轴径的差值做了匹配设计，既不会因为长度过短导致变径锥面坡度过陡、应力集中系数过高，也不会因为长度过长造成材料浪费、安装空间占用过大；外壁的阶梯圆柱结构也方便安装时的夹持定位，不管是用管钳拧紧还是用顶丝锁紧轴件，外壁的圆柱面都能提供稳定的夹持基准，不会出现打滑问题。安装边界方面，这款变径联轴器的最大外径只比大端对接件的外径大出合理的安装余量，在布设密集的管路排或者紧凑的传动箱内部安装时，不会和周边相邻的零部件产生干涉，

　　两端的对接深度也做了明确的限位设计，安装时只要将对接件插到底就能保证配合长度符合要求，不需要反复测量插入深度，能有效提升现场安装效率。在材料适配层面，这类变径结构件可以根据使用场景选择不同的加工材料，输送普通水介质、常温低压工况下可以选用常规工程塑料或者普通碳钢，输送腐蚀性流体、有轻量化需求的场景可以选用不锈钢或者增强尼龙，不同材料的结构尺寸保持一致，只需要根据材料强度调整对应壁厚即可，具备很好的场景适配性。在建模过程中，优先保证了内外壁的同轴度公差，两端配合面的圆柱度也按照通用配合要求做了约束，变径锥面和两端圆柱面的衔接位置做了微小的圆角过渡，避免加工时出现应力集中的尖角，整个模型的特征参数都做了参数化关联，调整两端直径、整体长度、壁厚参数时，变径锥面会自动更新适配，方便设计人员根据实际项目的对接需求快速调整尺寸，生成符合项目要求的变径结构。
