异径过渡连接套筒带结构设计

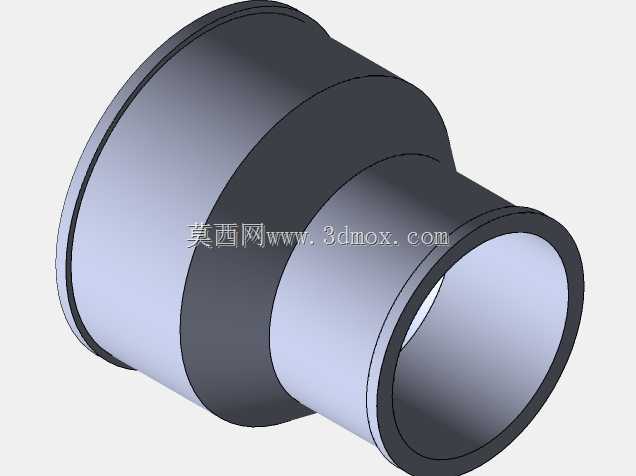

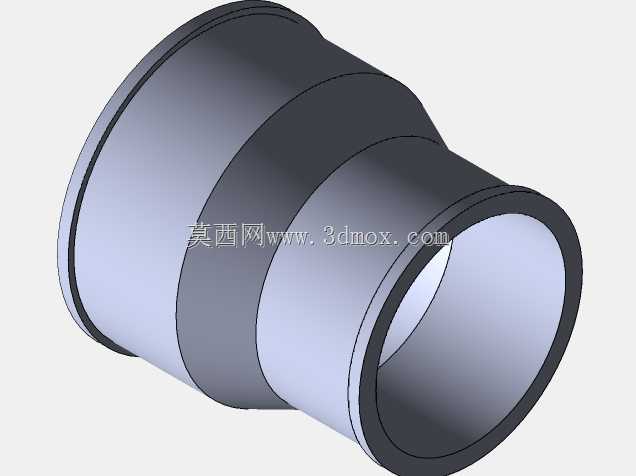

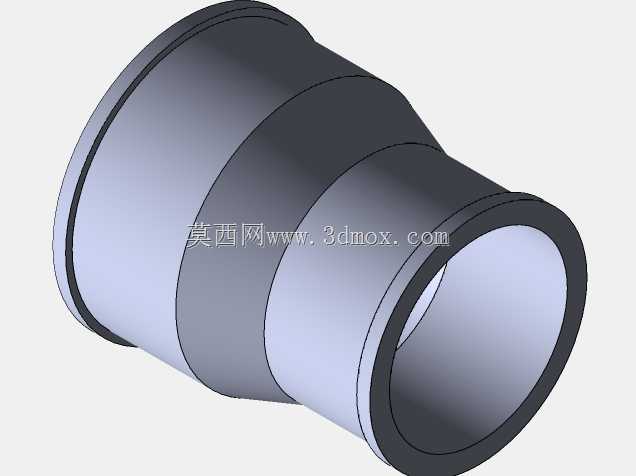

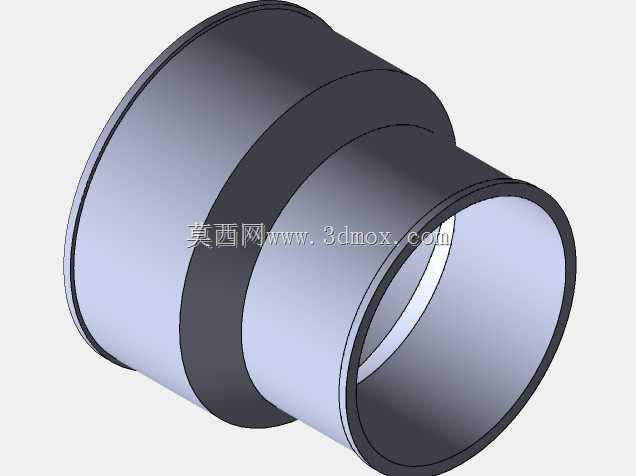

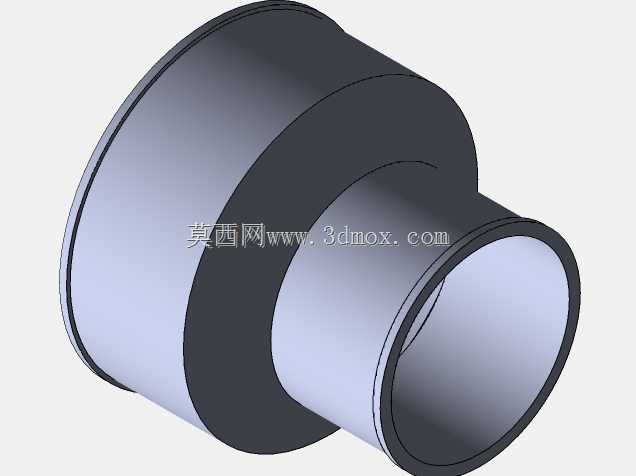

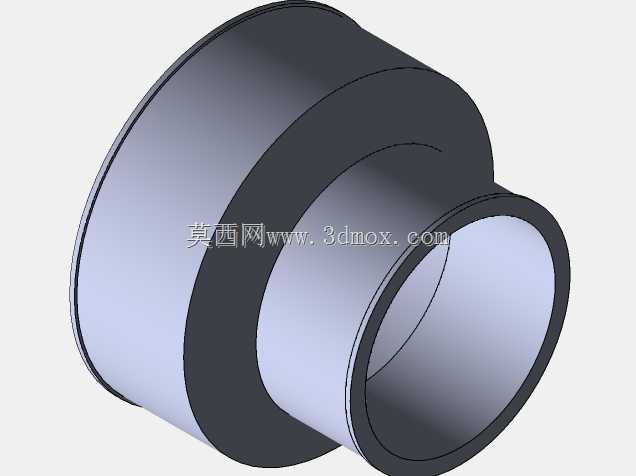

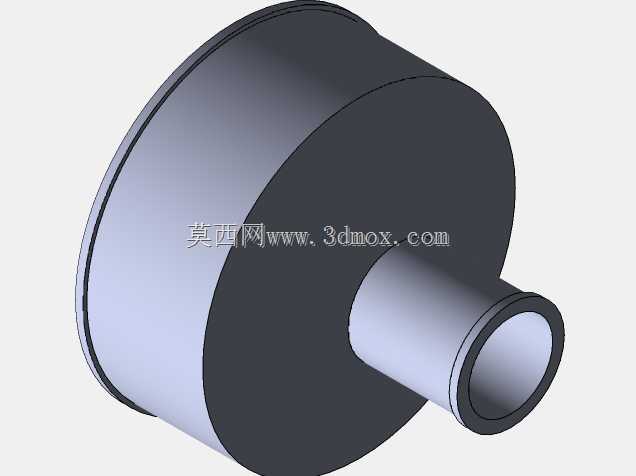

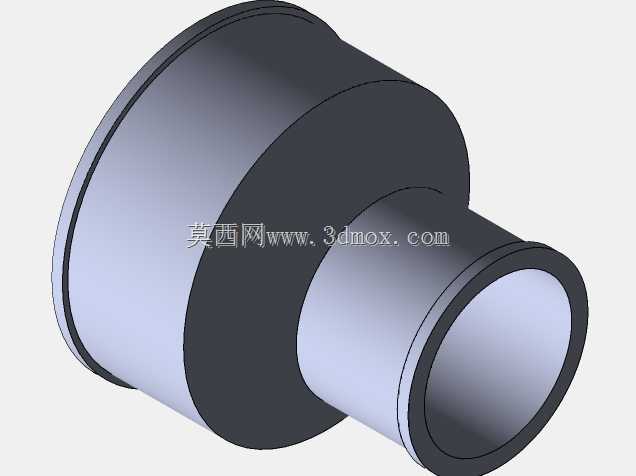

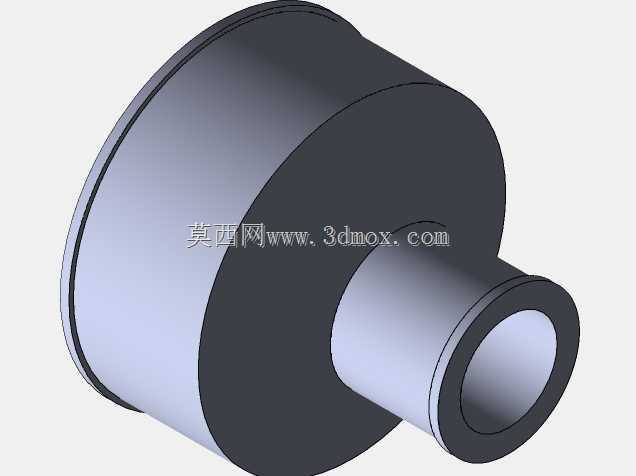

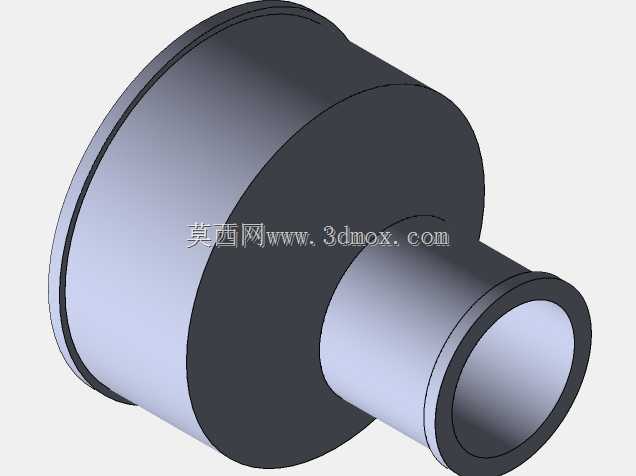

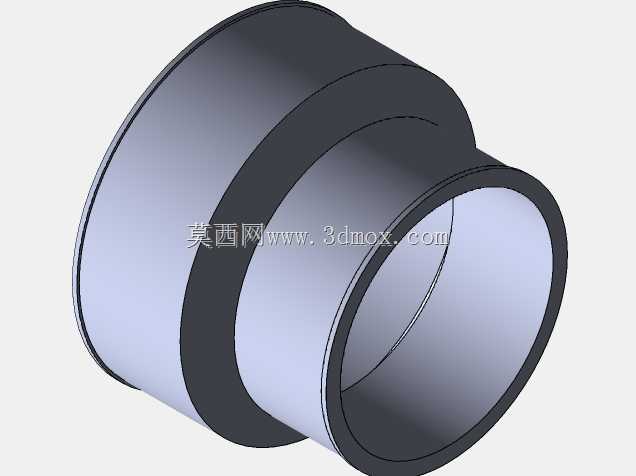

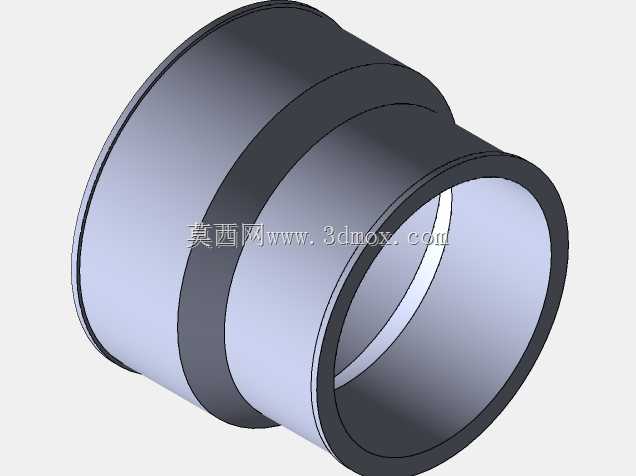

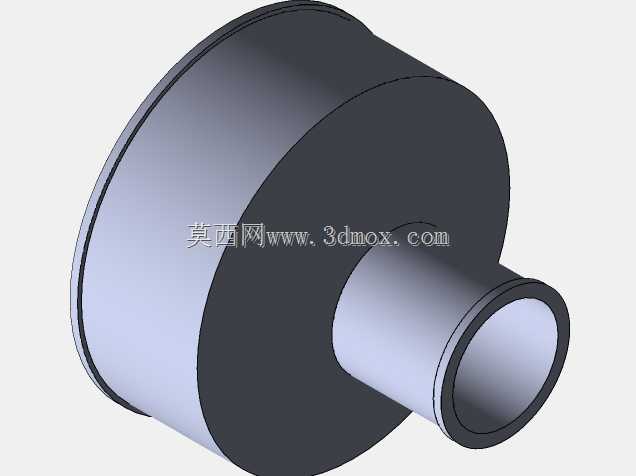

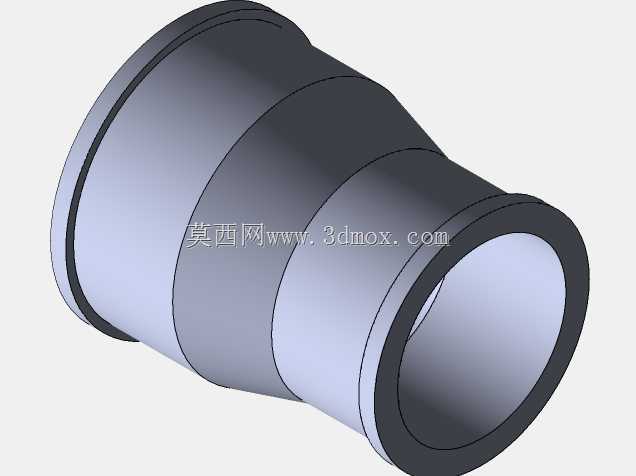

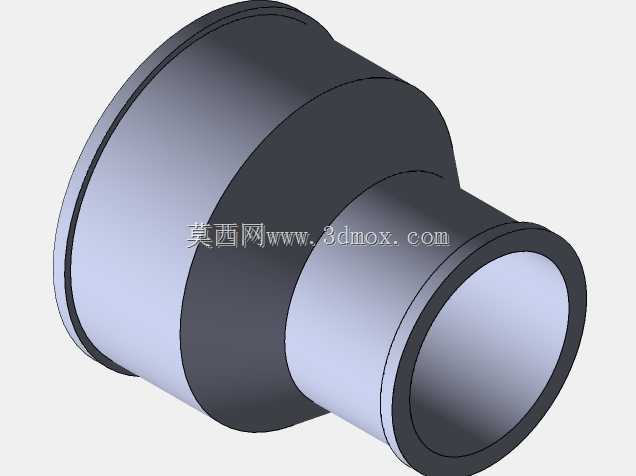

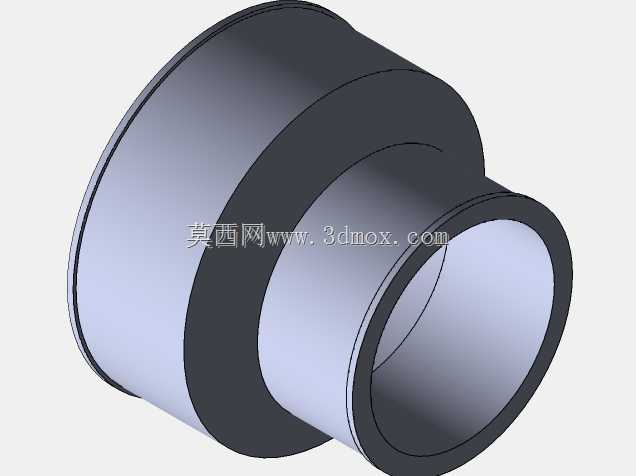

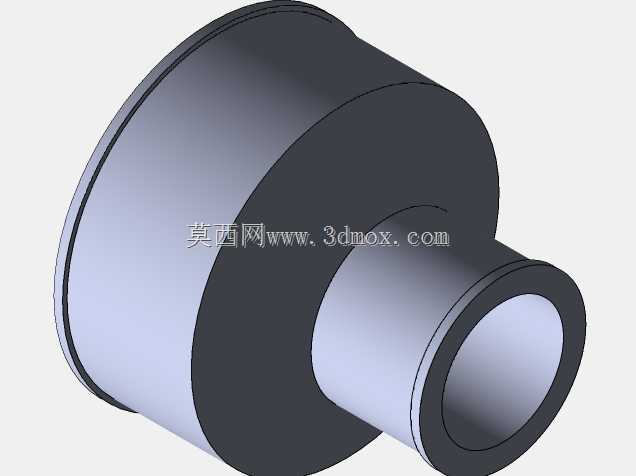

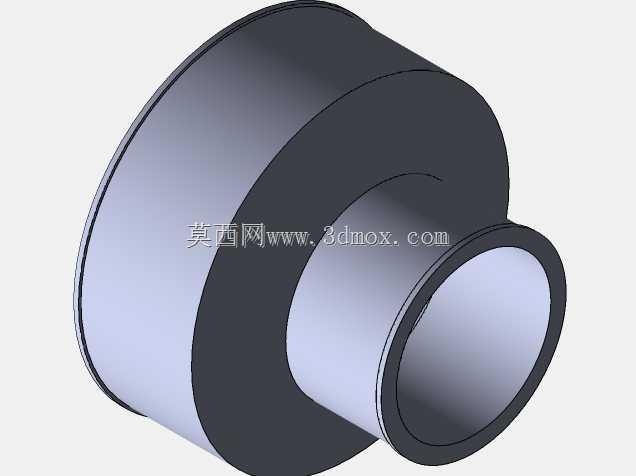

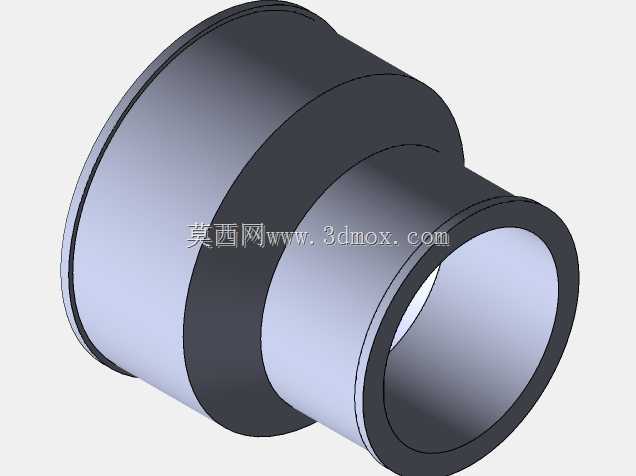

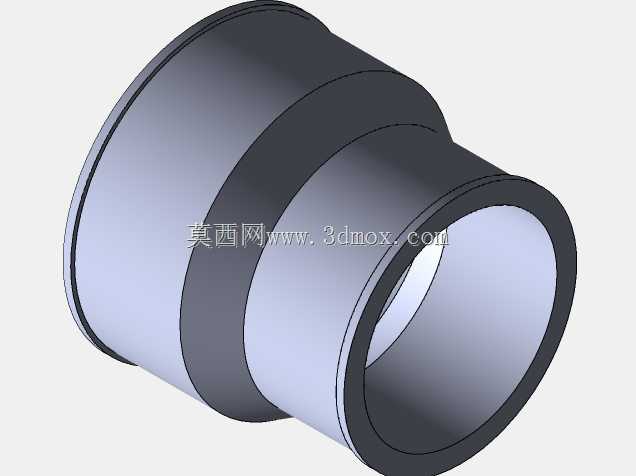

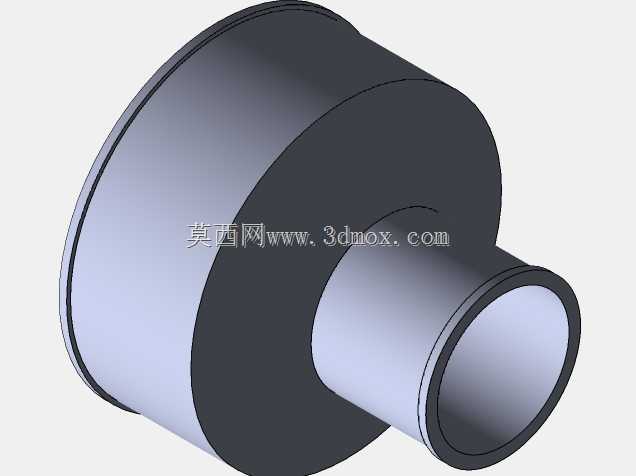

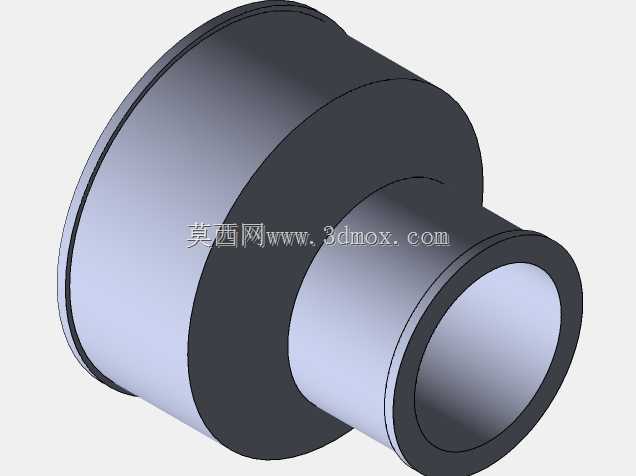

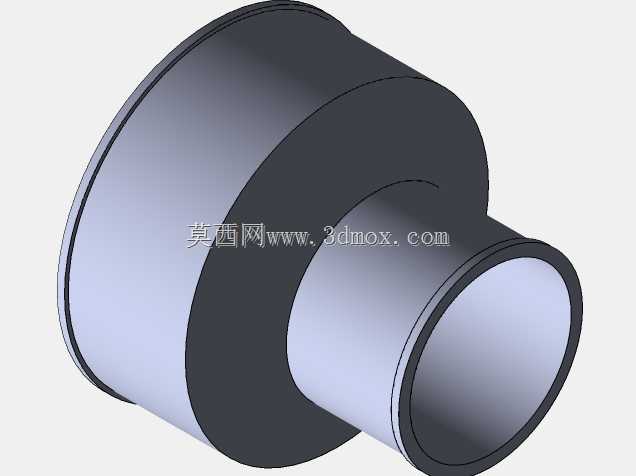

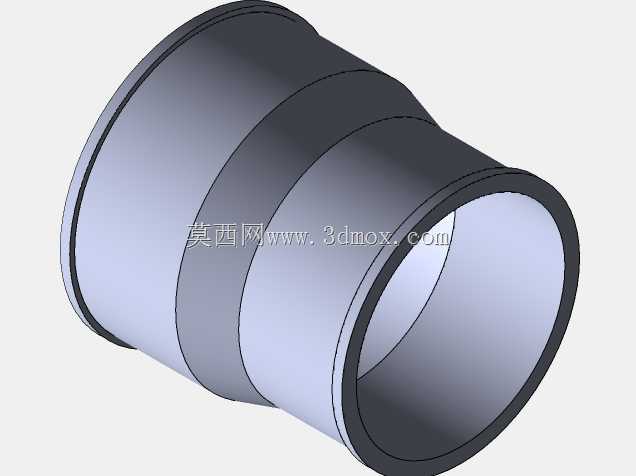

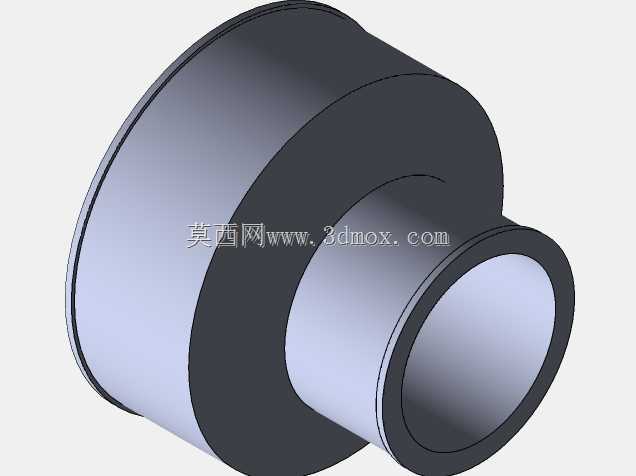

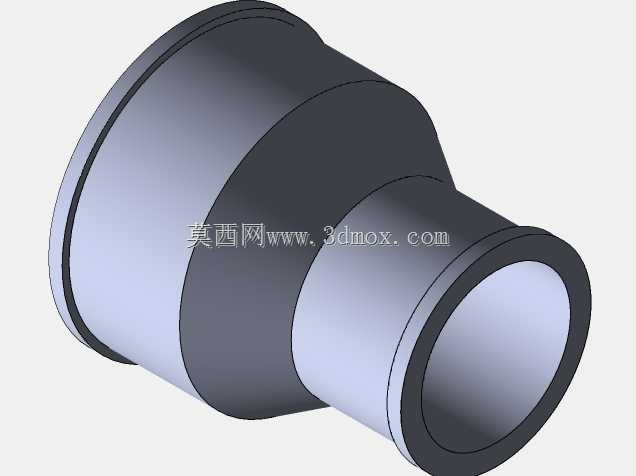

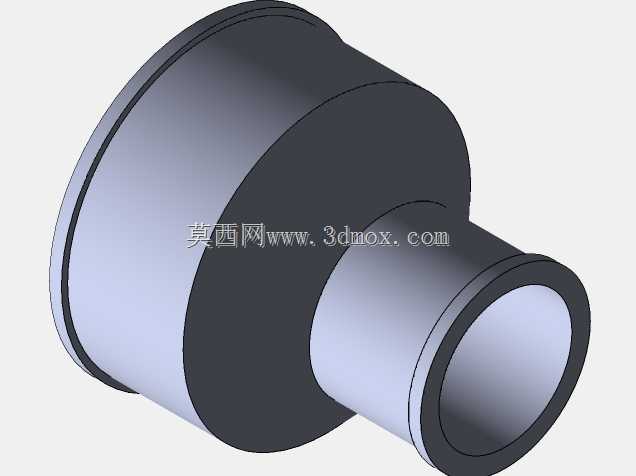

　　这类变径套筒带结构，核心应用在不同通径的管路、轴系同轴过渡连接场景，在流体输送管线、小型传动机构的轴端对接、气动回路的管径切换段都能见到它的身影，实际使用中不需要额外加装转接衬套，就能实现两种不同外径或内径的对接部件同轴固定，减少管路或轴系的对接台阶应力集中问题。从结构设计逻辑来看，整体采用同轴回转体构型，两端分别匹配对应规格的对接件接口，大端与小端之间采用平缓的锥度过渡段，而非直角台阶，一方面是降低流体介质在变径位置的局部阻力，避免输送含颗粒介质时在台阶处形成淤积，另一方面对于传动场景的轴套类应用，锥度过渡能分散轴系传动时的扭矩剪切应力，避免直角台阶处的应力集中导致的部件断裂风险。外圆面设置的多道环形凸缘，并非装饰结构，

　　在管路连接场景中，这些凸缘可以作为卡箍、压套的定位止口，安装时卡箍卡在对应凸缘的槽位内，能避免套筒在承压时出现轴向窜动，同时也能增强套筒整体的径向刚度，减少薄壁段在受压时的形变量；如果是作为轴系的变径轴套使用，这些凸缘可以作为轴承、密封件的轴向定位台阶，直接限定配套部件的安装位置，不需要额外加装轴用挡圈，减少装配零件数量。设计时首先要确定两端的配合公差，根据对接场景的不同，如果是用于流体管路的插接配合，两端内孔采用H8间隙配合公差，保证对接管路能顺利插入，同时配合面的粗糙度控制在Ra3.2，避免表面划痕导致密封失效；如果是用于传动轴系的过盈连接，两端内孔采用H7/p6过盈配合公差，配合面粗糙度控制在Ra1.6，保证扭矩传递的可靠性。

　　过渡段的锥角通常控制在15°到30°之间，锥角过小会导致套筒整体长度过长，占用过多安装空间，锥角过大则会失去平缓过渡的意义，局部阻力和应力集中系数会大幅上升，经过多次仿真验证，20°左右的锥角能在结构长度和过渡性能之间取得最优平衡。安装边界方面，套筒的最大外径位于大端的凸缘位置，安装时需要预留对应外径的径向操作空间，尤其是采用卡箍连接时，要保证卡箍的开合操作不会和周边部件产生干涉；轴向安装长度要覆盖两端对接件的插入深度，通常两端的插接深度不小于对应端直径的1.2倍，保证连接后的抗拔脱强度。壁厚设计上，大端和小端的壁厚保持均匀一致，过渡段的壁厚顺着锥面平滑过渡，避免出现壁厚突变导致的注塑或铸造缺陷，如果是金属切削加工的零件，均匀壁厚也能减少热处理时的变形量。内孔的同轴度公差控制在0.02mm以内，保证两端对接的部件装配后保持同轴，不会出现偏心问题，对于高速传动的轴套场景，同轴度偏差会导致轴系转动时的径向跳动，引发振动和噪音，严重时会损坏配套的轴承或密封件；对于流体管路场景，内孔同轴度偏差会导致介质流道偏斜，增加局部紊流带来的压力损失。外圆面的环形凸缘的宽度和高度也有明确的设计考量，凸缘的高度通常在2mm到5mm之间，根据套筒整体通径大小调整，通径越大凸缘高度越高，保证卡箍或定位件有足够的卡接接触面积，凸缘的宽度不小于3mm，避免卡接时压强过大压伤凸缘结构。两端的端口位置都设计有微小的倒角，一方面是去除加工后的锐边毛刺，

　　避免安装时割伤操作人员的手部或者损坏配套的密封件，另一方面倒角能起到导向作用，对接管路或轴件插入时能顺着倒角顺利进入内孔，降低装配难度。在密封设计上，如果是用于压力流体管路，套筒两端的内孔配合段可以预留密封槽安装O型圈，不过这类带凸缘的变径套筒很多时候是采用卡箍压紧式密封，依靠对接管路端面的密封垫实现密封，套筒本身只起到过渡对接和定位的作用，不需要额外加工密封槽，简化加工工序。实际选型时，需要先确认两端对接件的外径或内径尺寸，再核对管路的工作压力或者轴系的传递扭矩，选择对应壁厚和材质的套筒，比如低压气动回路可以采用工程塑料材质的套筒降低成本，高压液压回路或者大扭矩传动场景则需要采用金属材质，保证结构强度。
