等径正交三通流体管路连接件结构

　　在民用给排水、工业流体输送、暖通空调、化工介质传输等诸多涉及管路布设的场景中，等径正交三通是实现管路直角分流、合流的核心基础配件，这款三通结构采用三个通径完全一致的接口设计，可直接对接同规格的圆形管路，无需额外变径转接件，能大幅降低管路布设的转接节点数量，减少介质在管路内流动的局部阻力损失，同时降低节点泄漏的风险。从实际工程应用来看，这类等径三通常被用在需要将单路介质均匀拆分至两个垂直方向支路，或是将两个垂直方向支路的介质汇总至单路主管的工况中，比如建筑给排水系统中卫生间立管与水平支管的接驳、压缩空气管网中垂直主管道向水平工位分支管路的分流、小型循环水系统中主管路与旁通管路的连接等场景，都能见到这类结构的身影。

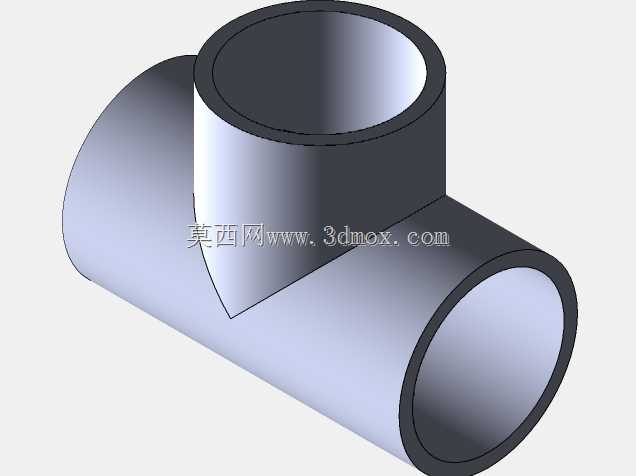

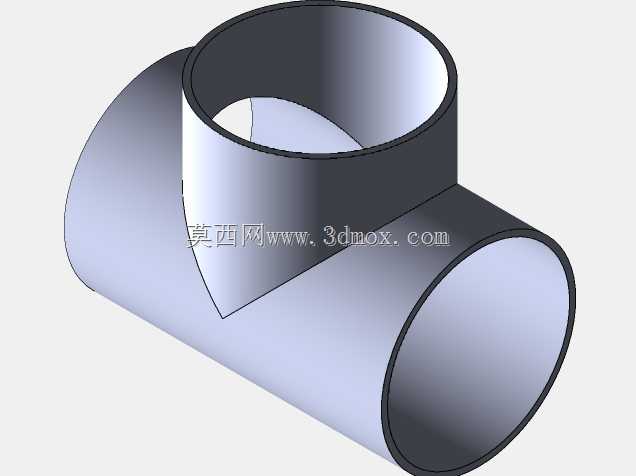

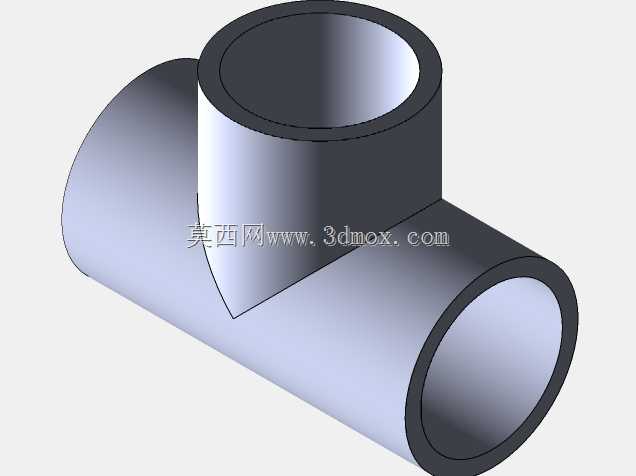

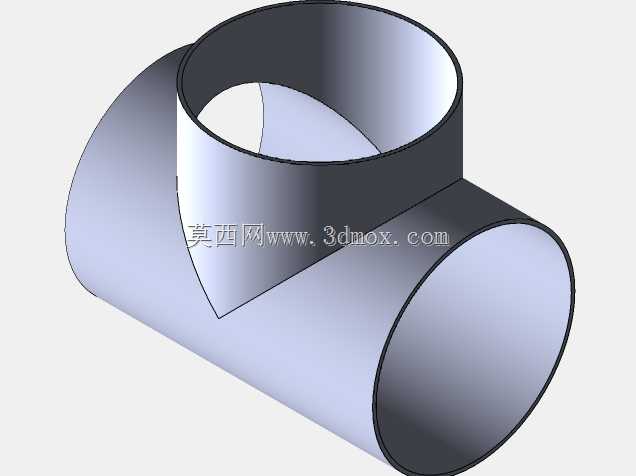

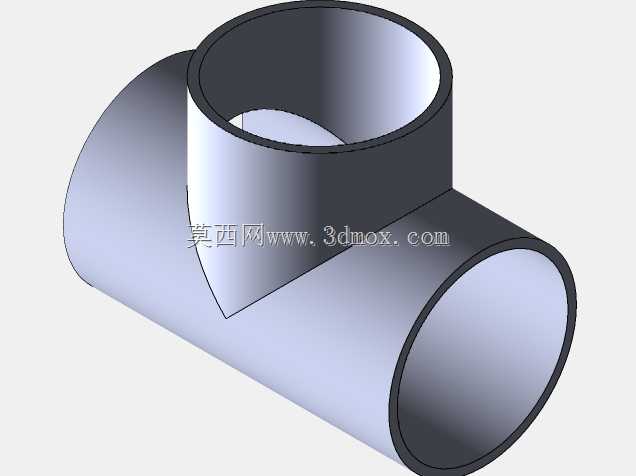

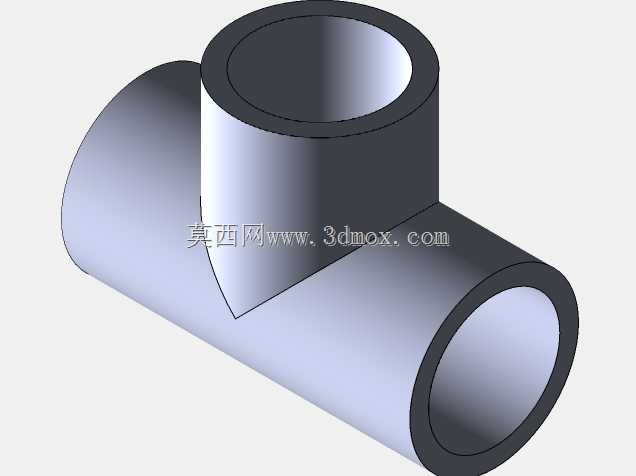

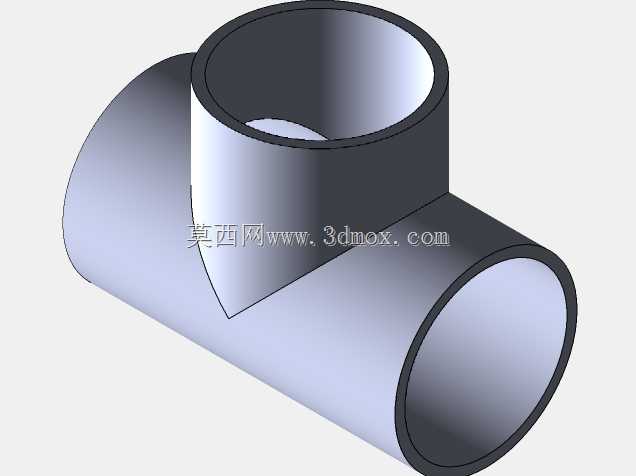

　　这款三通的整体结构采用正交相贯设计，垂直方向的支管与水平方向的主管轴线呈90度垂直相交，三个接口的端面均为平整的环形端面，可适配焊接、法兰连接、卡压连接、螺纹连接等多种常规管路连接形式，设计时将相贯线位置的壁厚做了均匀过渡处理，避免相贯线位置出现壁厚突变导致的应力集中问题，在承受管路内压、管路安装附加应力时，应力分布更均匀，能有效提升配件的承压能力与使用寿命。建模过程中，首先确定三个接口的通径尺寸，以水平主管的轴线为X向基准，垂直支管的轴线为Z向基准，两个轴线的交点作为整个模型的坐标原点，保证三个接口的同轴度、垂直度公差满足管路安装的精度要求，避免安装时出现管路别劲、密封面贴合不严的问题。

　　从安装边界来看，水平主管的两个接口端面到相贯线交汇中心的距离保持一致，垂直支管的接口端面到交汇中心的距离与主管段长度匹配，既保证接口位置有足够的长度完成连接操作，比如焊接时的焊缝预留位置、卡压连接时的管件插入深度、螺纹连接时的有效啮合长度，又不会因为管段过长造成材料浪费、安装空间占用过大的问题。管壁厚度根据常规公称压力等级对应的壁厚要求设计，内壁做光滑圆弧过渡处理，介质流经三通位置时，不会出现尖锐的折角，能减少介质湍流、涡旋的产生，降低流体噪声与流动阻力，对于输送含细小固体颗粒的介质工况，光滑的内壁过渡也能减少颗粒在管件内部的沉积，避免管路堵塞。

　　在结构细节处理上，相贯线位置的内外壁均做了圆滑过渡，外壁的过渡圆弧可避免安装、运输过程中尖锐边角划伤操作人员，内壁的过渡圆弧则优化流体流态，同时避免应力集中导致的管件开裂问题。三个接口的端面加工基准统一，均以各自的轴线为基准保证端面与轴线的垂直度，安装时能与对接管路的端面完全贴合，保证密封性能。这类等径三通在选型时，只需匹配对接管路的外径或通径参数即可直接选用，无需额外定制变径结构，通用性极强，是管路系统中应用最广泛的分支连接件之一，建模时严格遵循管路配件的常规设计规范，所有尺寸参数均符合行业通用的管路配件尺寸系列，可直接用于管路系统的装配模拟、工程施工的预制加工参考，也可作为同类型异形三通设计的基础模型，通过调整支管角度、通径比例即可衍生出Y型三通、异径三通等其他管路分支配件的结构。
