6s规格异径弯头管路连接件结构

　　在民用给排水、工业流体输送、暖通空调管路、化工介质传输等诸多管路布设场景中，不同通径管路的转向衔接一直是管路布设环节的常见需求，异径弯头这类集成了转向与变径功能的连接件，能够在管路需要90度转向同时完成通径切换的位置，替代传统“等径弯头+异径直接”的组合安装方案，减少一处管路对接节点，从根源上降低节点渗漏风险，同时压缩管路布设所需的安装空间，尤其适合设备内部管路排布紧凑、安装操作空间受限的布设场景。

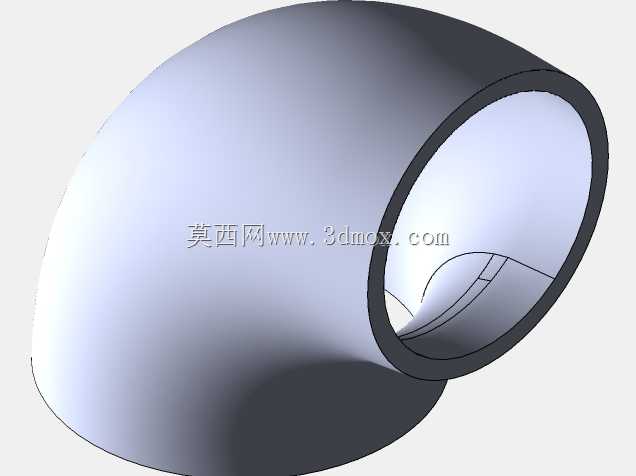

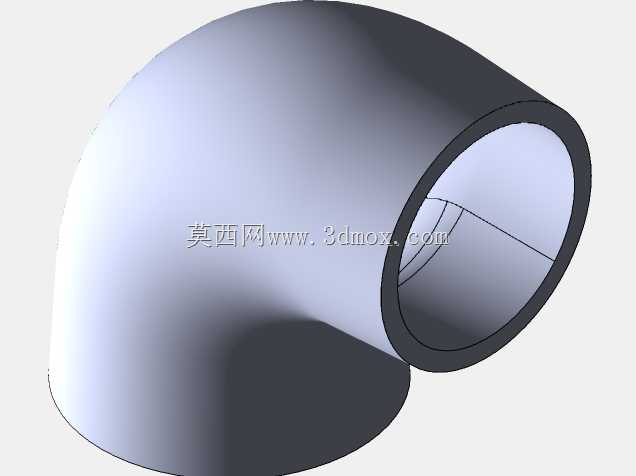

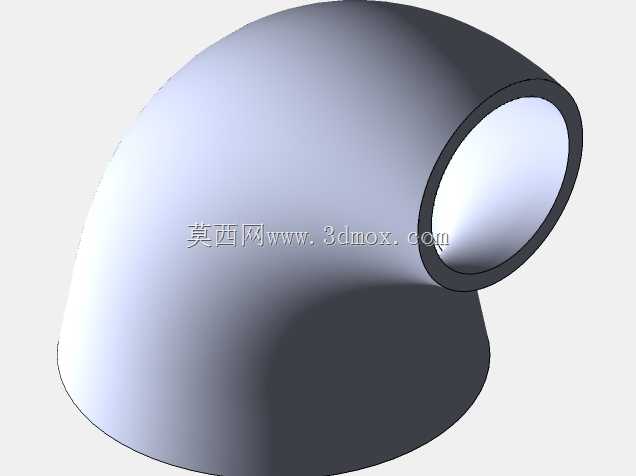

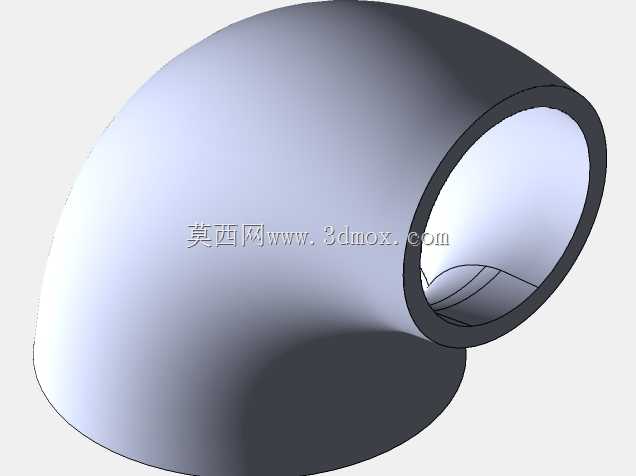

　　这款异径弯头采用90度圆弧弯转结构设计，弯转段的曲率半径按照常规长半径弯头的工程规范设定，介质流经弯转段时的流阻更小，不会出现直角弯头常见的介质紊流、局部压损过大的问题，能够有效降低管路输送过程中的动力损耗，也能减少带颗粒介质输送时颗粒对管壁的冲刷磨损，延长连接件的实际使用寿命。两端的连接接口为同轴径差设计，大口径端与小口径端分别匹配对应通径的管路，接口端面的壁厚均匀一致，不管是采用粘接、热熔、焊接还是螺纹连接的安装方式，都能保证连接面的配合精度，避免出现连接错位、密封不严的问题。

　　从结构设计的细节来看，整个弯头的壁厚按照对应公称压力等级的规范取值，弯转段的外侧壁厚做了均匀的加厚过渡处理，因为介质流经弯转位置时会对外侧壁形成持续的冲击压力，常规等壁厚设计在长期使用后容易出现外侧壁磨损减薄、承压能力下降的问题，均匀过渡的加厚设计既不会造成材料的不必要浪费，也能针对性提升弯转位置的结构强度，保证长期承压使用的结构稳定性。内壁做了顺滑的圆弧过渡处理，两端接口与弯转段的衔接位置没有突兀的台阶或棱角，介质流经时不会出现滞留区，既能够降低流体阻力，也能避免杂质在管路转角位置堆积造成的管路堵塞问题，尤其适合输送带有少量固体杂质的流体介质。

　　在安装边界的适配性上，这款弯头的两端接口同轴度控制在较高精度范围内，安装时不需要额外调整管路的对中角度，只要将两端分别与对应通径的管路对齐固定即可完成安装，能够有效降低现场安装的操作难度，提升管路布设的施工效率。弯头的整体外形轮廓规整，没有突出的结构棱角，在密集排布的管路组中安装时，不会和相邻的管路、固定支架产生结构干涉，安装完成后也预留了足够的操作空间，方便后期进行管路检修、密封件更换等维护操作。

　　从实际使用的适配场景来看，这类异径弯头既可以用于家装给排水管路中不同管径水管的转向衔接，也可以用于工业生产设备的内部冷却管路、润滑管路的布设，还能在压缩空气输送管路、低压化工介质输送管路中使用，适配多种不同材质的管路连接需求。建模过程中严格遵循管路连接件的通用工程规范，所有结构尺寸都按照行业通用的公称通径标准设定，没有自定义的非标准结构，不管是用于管路系统的选型匹配参考，还是用于管路布设的三维装配模拟，都能够直接适配常规的管路设计标准，不需要额外进行尺寸修正。模型还原了产品的所有结构细节，包括壁厚的均匀过渡、接口端面的配合结构、弯转段的曲率变化，能够直观呈现产品的实际结构形态，方便结构设计人员在进行管路系统设计时直接调用，也能帮助安装施工人员提前理解产品的安装方式，提前预判安装过程中可能出现的空间干涉问题，优化管路布设的整体方案。
