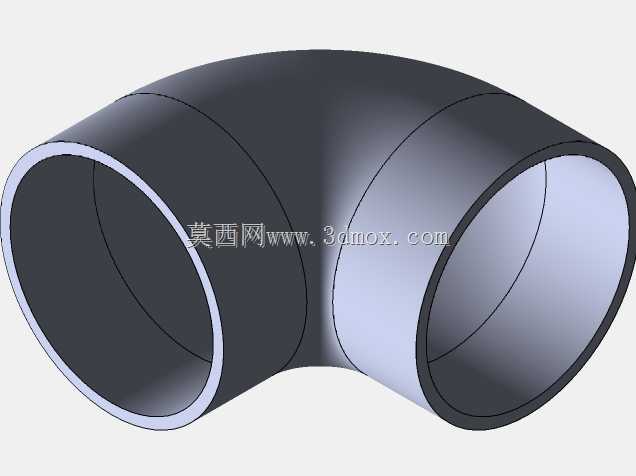

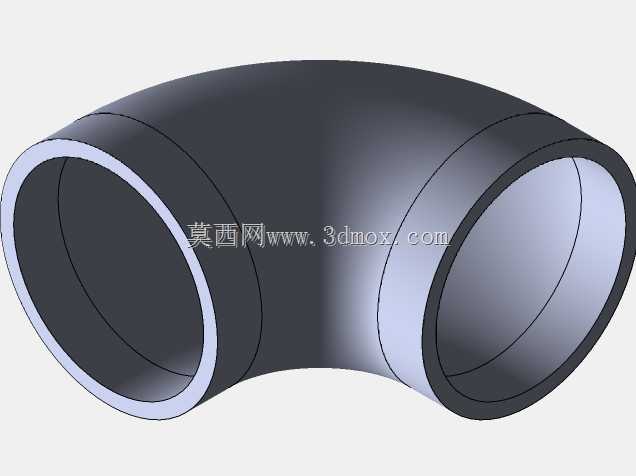

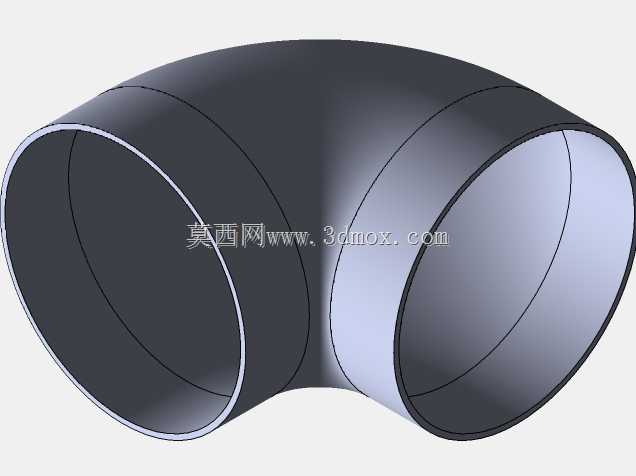

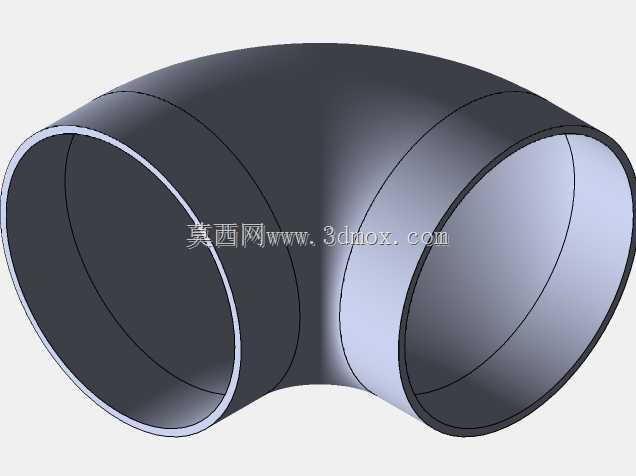

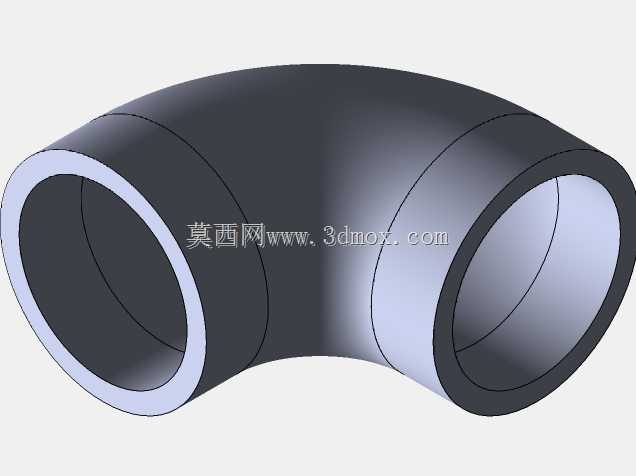

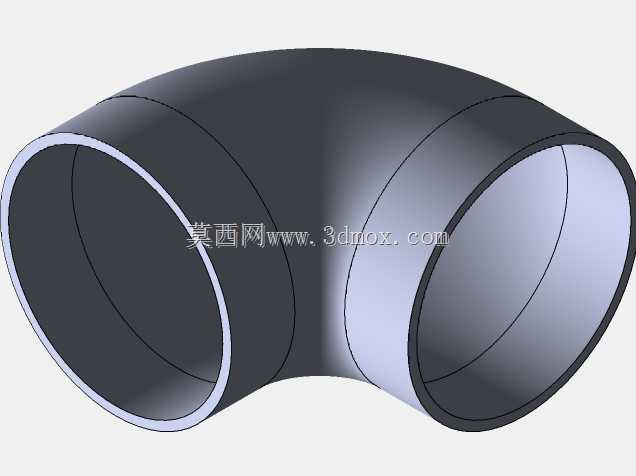

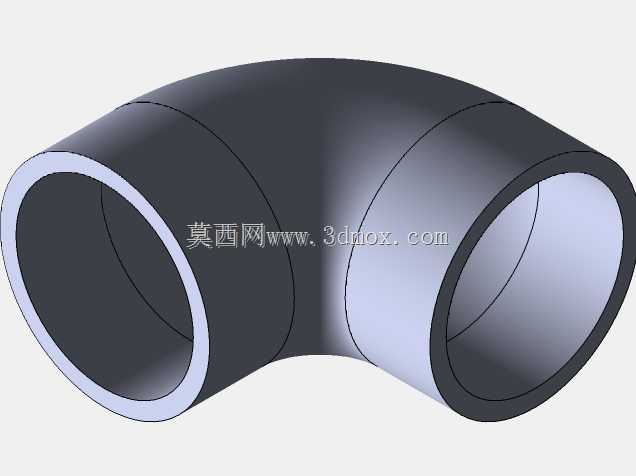

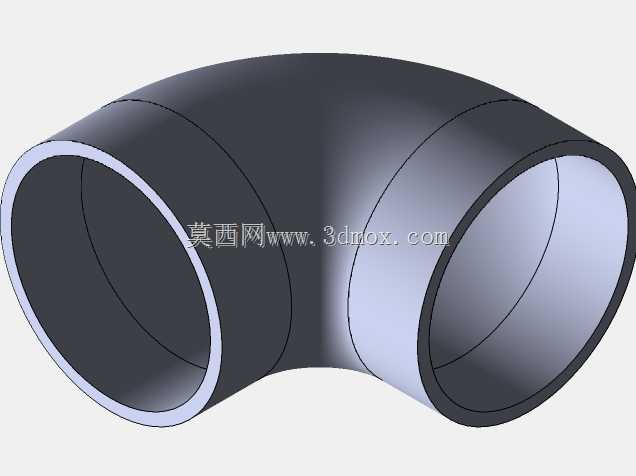

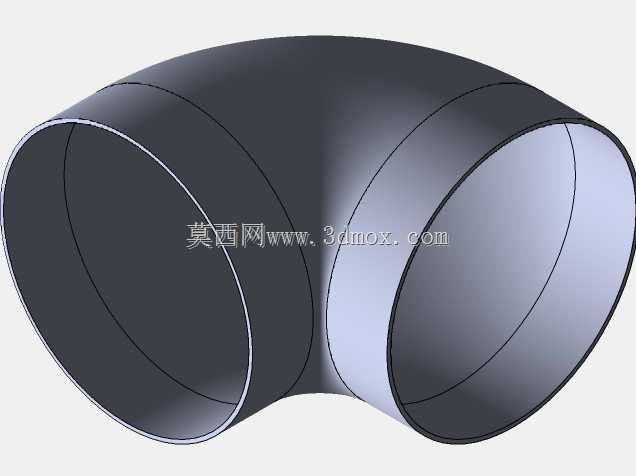

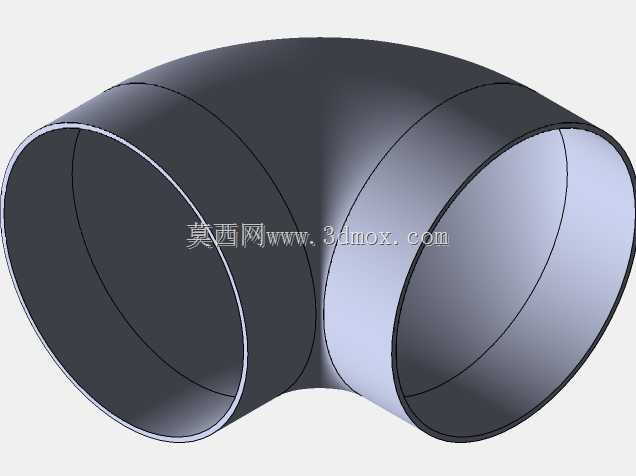

等径90度流体输送弯头结构设计

　　在民用给排水、工业流体输送、暖通空调、化工介质传输等诸多管路布设场景中，等径90度弯头是改变管路走向最常用的基础连接件，本次设计的等径弯头，核心适配两端公称通径完全一致的管路对接需求，无需做变径处理即可完成管路直角转向，大幅降低同径管路转向段的布设难度。从实际工程应用来看，这类弯头常出现在建筑立管与水平支管的转接位置、生产车间工艺管线的直角排布段、设备外接管路的转向接驳处，不管是输送常温清水、低压蒸汽，还是常规无强腐蚀性的工业流体，只要管路通径匹配、压力等级符合设计要求，都可以选用这类等径弯头完成转向连接。

　　设计过程中首先考虑的是介质流动的平顺性，弯头的转弯段采用平滑圆弧过渡结构，没有直角折角，避免介质在转向位置形成涡流区，减少管路运行过程中的压损，同时也能降低介质中固体杂质在转弯位置沉积堵塞的概率。弯头两端的连接段预留了标准的对接长度，不管是采用焊接、法兰连接还是螺纹连接的工艺，都有足够的操作空间，不会因为连接段长度不足导致焊接虚焊、法兰密封面压合不均等安装问题。壁厚设计上，转弯段的外侧壁厚略大于内侧壁厚，这是因为介质流经转弯位置时，会对弯头外侧形成持续的冲刷作用，适当增加外侧壁厚可以提升弯头的耐冲刷寿命，而内侧因为介质流速相对较低，壁厚保持常规承压要求即可，在保证结构强度的前提下尽可能控制整体重量，避免不必要的材料浪费。

　　从安装边界来看，这款弯头的两个接口轴线呈90度垂直状态，两个接口的端面到转弯中心的距离完全相等，安装前做管路排布预演时，可以直接按照等径90度弯头的标准安装尺寸预留空间，不需要额外计算偏心量，现场安装时只要将两端管口与对应管路同轴对齐，即可完成定位，大幅降低现场施工的定位难度。弯头的内外壁都做了平滑处理，内壁没有凸起的合模缝或者加工毛刺，避免介质流动过程中在毛刺位置形成挂壁，长期使用后出现结垢堵塞的问题；外壁的平滑结构也方便后期做防腐保温处理，不管是刷防腐涂层还是包裹保温棉，都能紧密贴合外壁，不会出现空鼓脱落的情况。

　　在结构强度校核阶段，针对常用的低压管路工况做了承压验证，弯头整体可以满足常规1.6MPa级别的管路承压要求，转弯位置的应力集中区域通过圆弧过渡做了应力分散处理，不会在长期带压运行过程中出现应力开裂的问题。两端接口的尺寸公差严格按照管路连接件的通用公差要求设计，对接时不会出现错边、间隙过大的问题，不管是现场焊接作业还是预制段组装，都能保证连接位置的密封性能，减少后期运行过程中的跑冒滴漏隐患。对于管路设计人员来说，这类等径弯头属于标准化的管路配件，在做三维管路布线时，可以直接调用该模型完成管路走向排布，提前校验安装空间是否充足，避免现场安装时出现与其他设备、管线碰撞的问题，有效提升管路设计的准确率，减少现场施工的整改工作量。
