外转子网罩式工业轴流通风散热风机

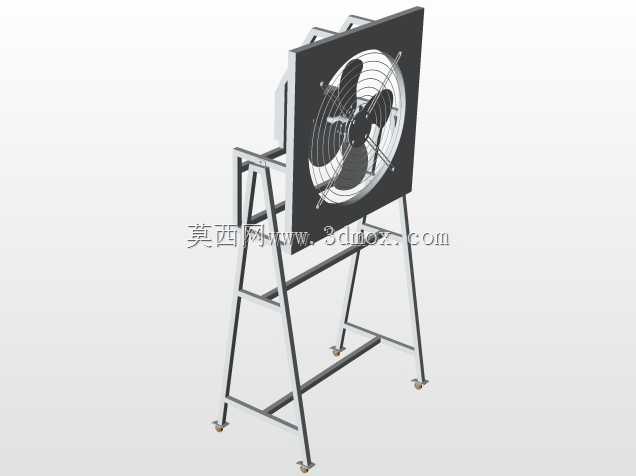

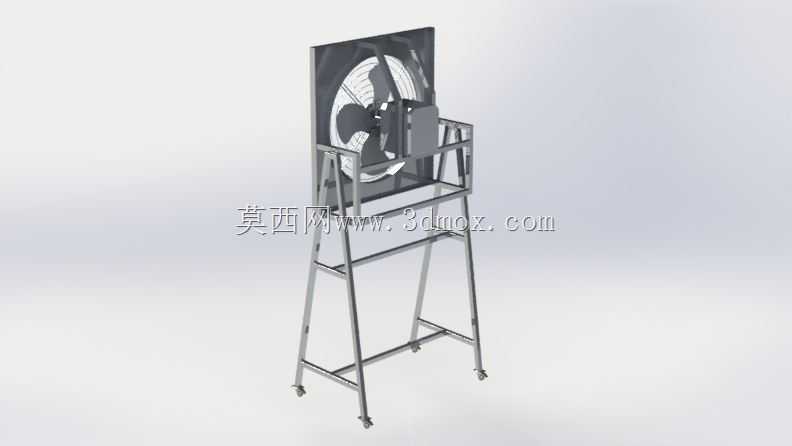

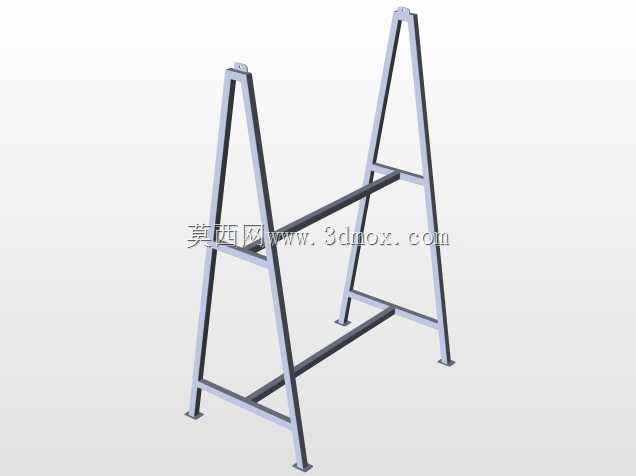

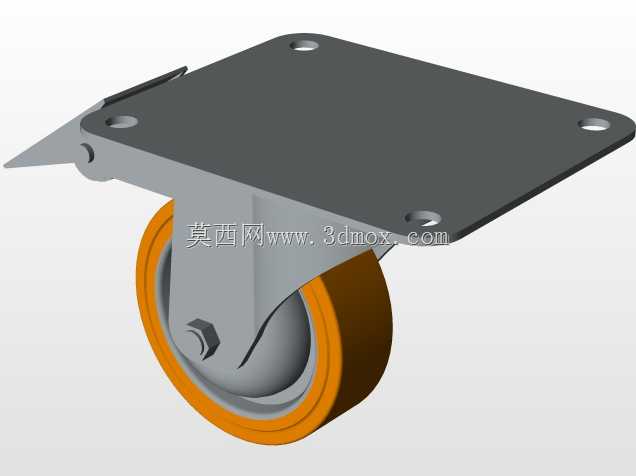

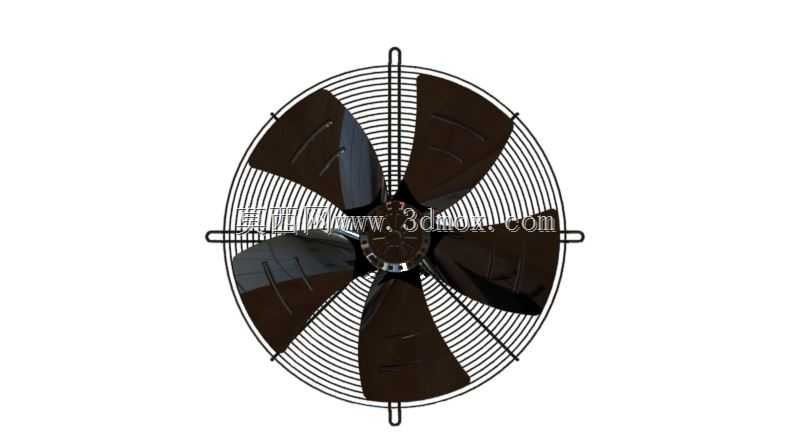

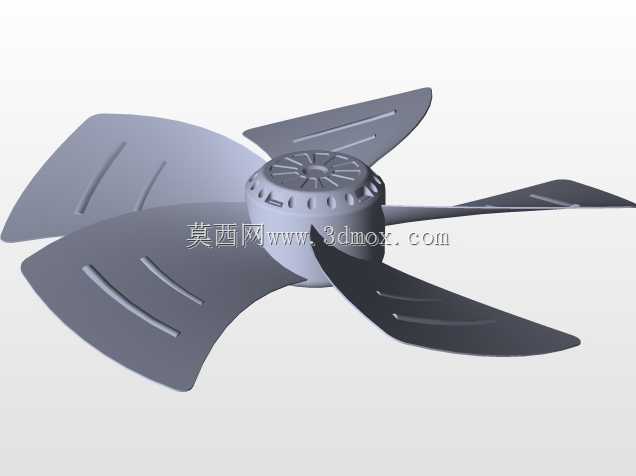

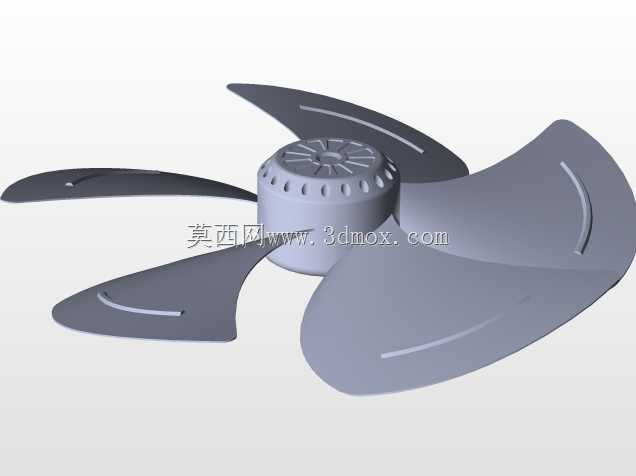

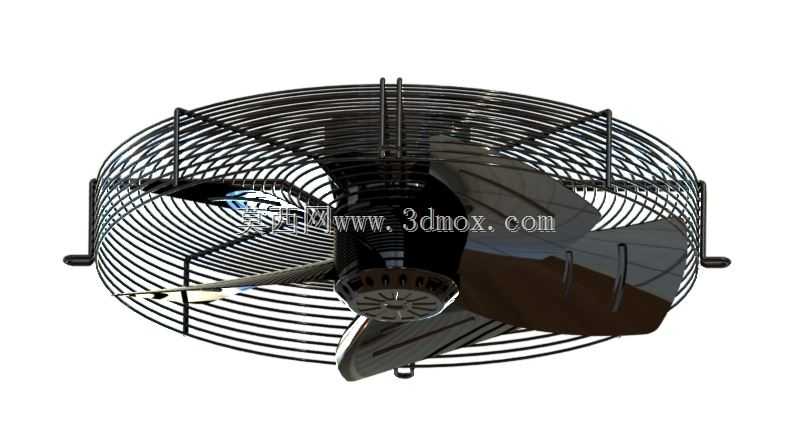

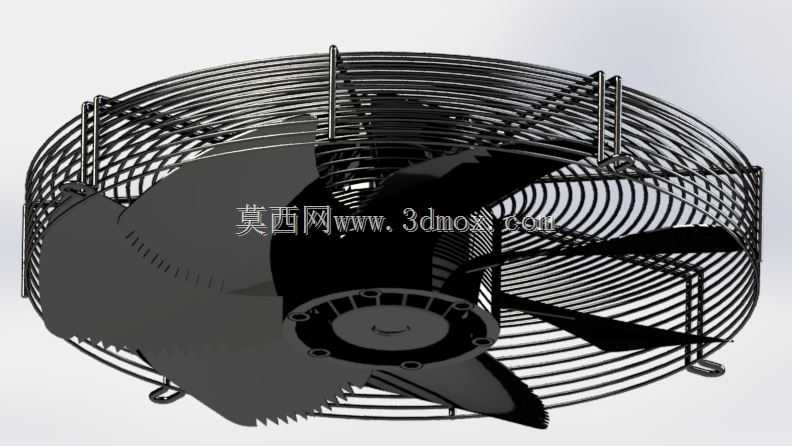

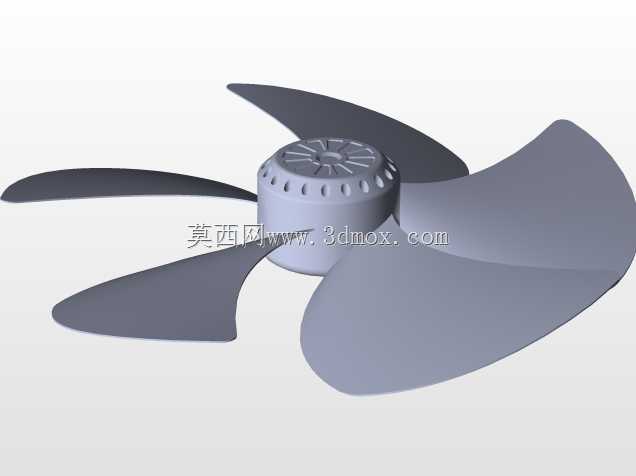

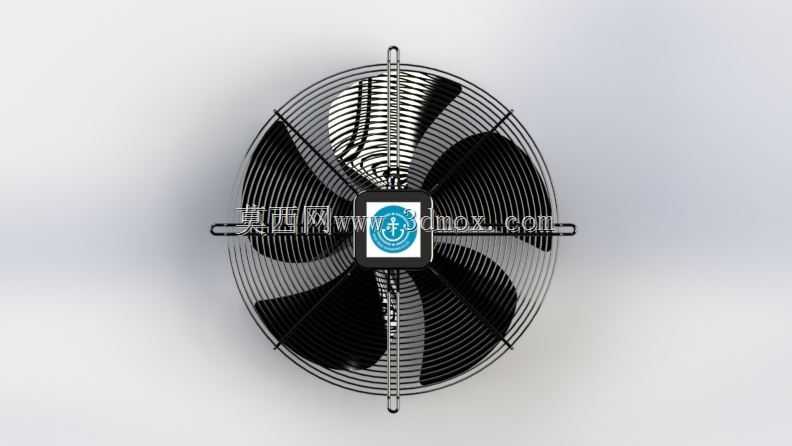

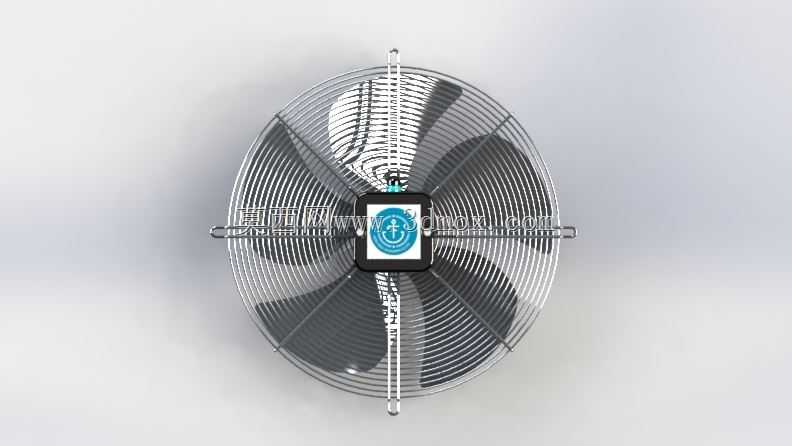

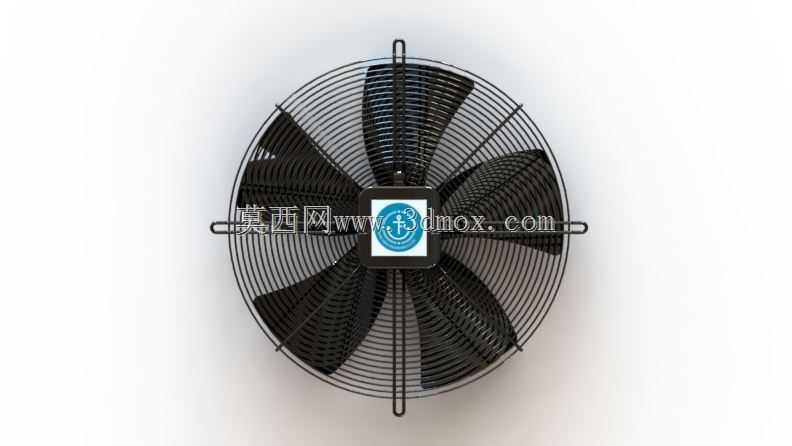

　　这款轴流风机的三维建模过程，首先要明确其核心应用场景，这类带防护网罩的外转子轴流风机，广泛应用在冷库制冷机组冷凝侧散热、工业机柜排风降温、空压机站房设备通风、新风系统补风、烘干设备循环风输送等场景，不同场景下对风机的风压、风量、安装匹配度的要求差异较大，建模时需要优先把安装边界尺寸做准，避免后续选型对接出现干涉问题。从结构设计逻辑来看，该风机采用外转子电机直驱叶轮的结构，省去了传统皮带传动或者长轴连接的传动损耗，电机的定子部分固定在中心安装支架上，转子外壳直接和叶轮轮毂连接，运转时叶轮随转子同步转动，整体结构紧凑，轴向安装尺寸比传统内转子轴流风机缩短近40%，适合安装空间局促的设备配套场景。叶轮部分采用五片后掠式扭曲叶片设计，

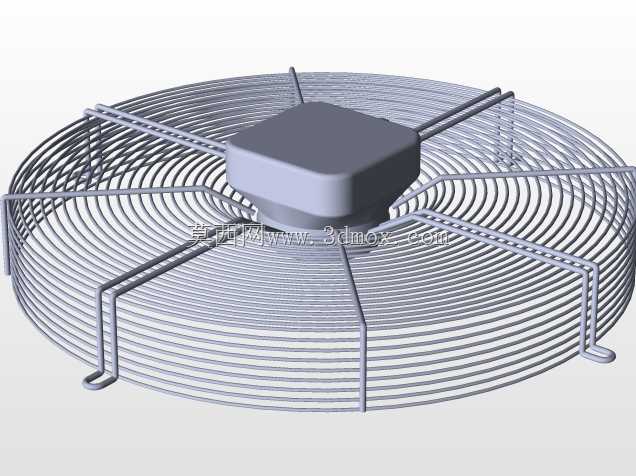

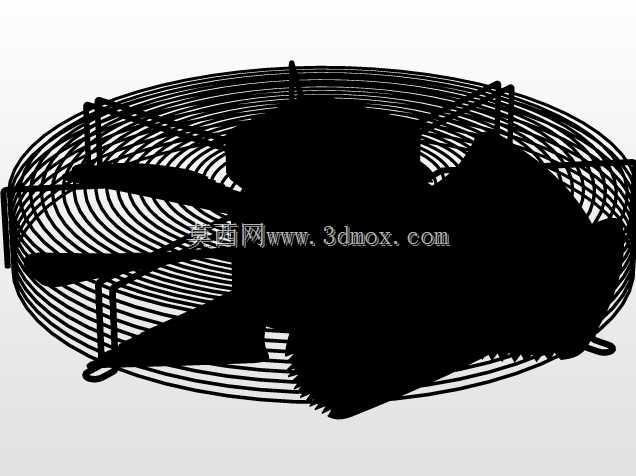

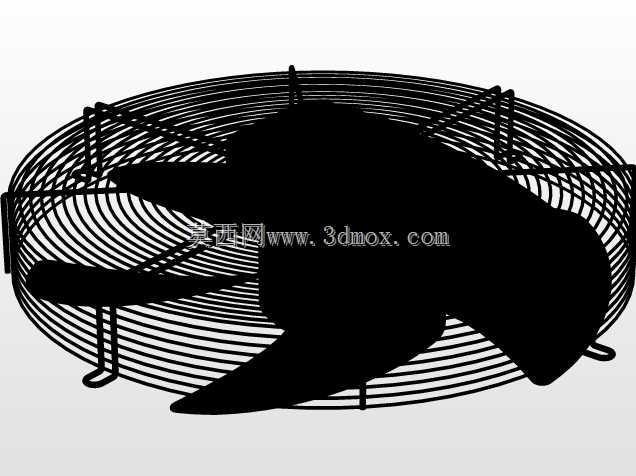

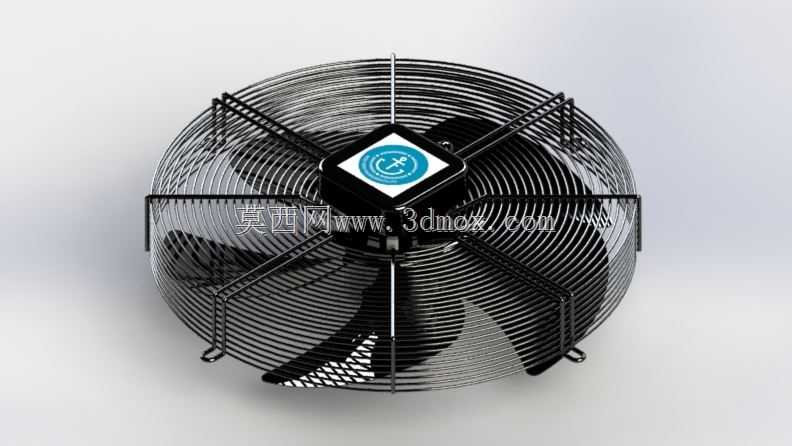

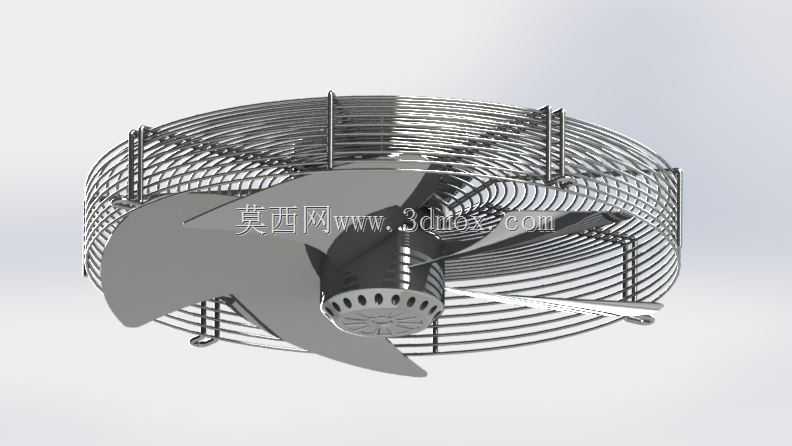

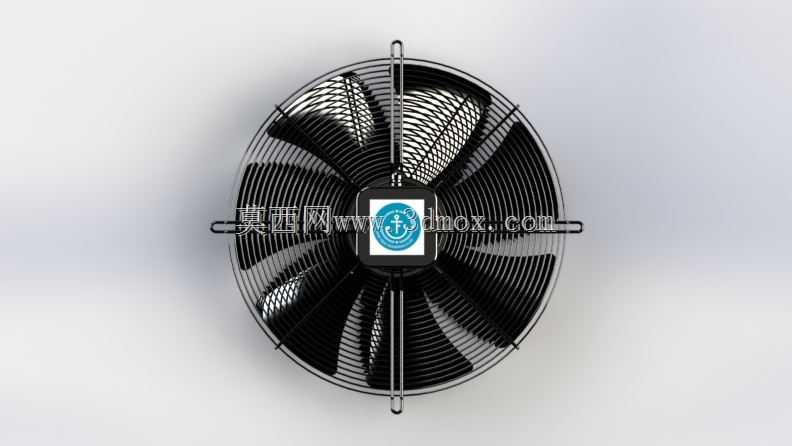

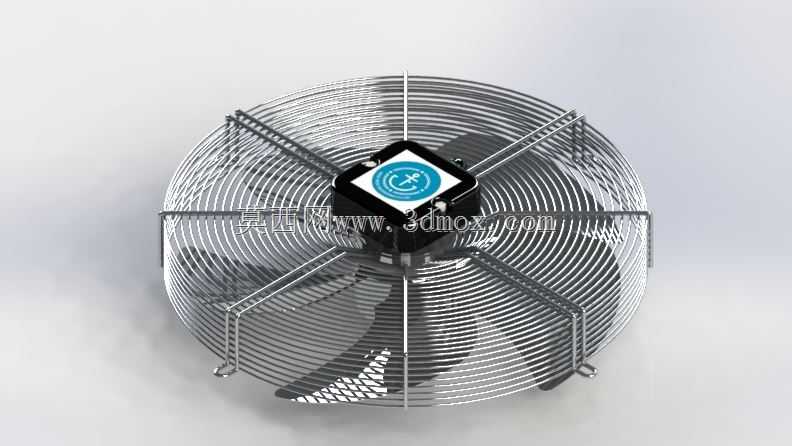

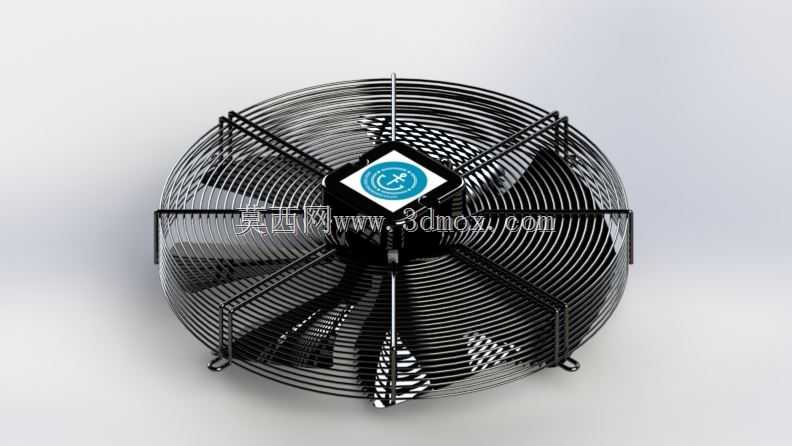

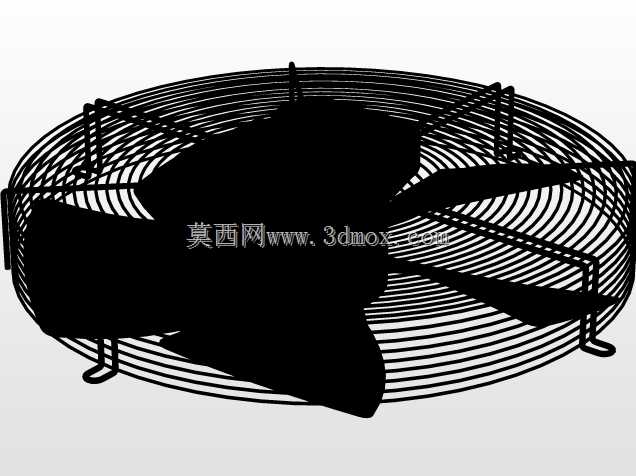

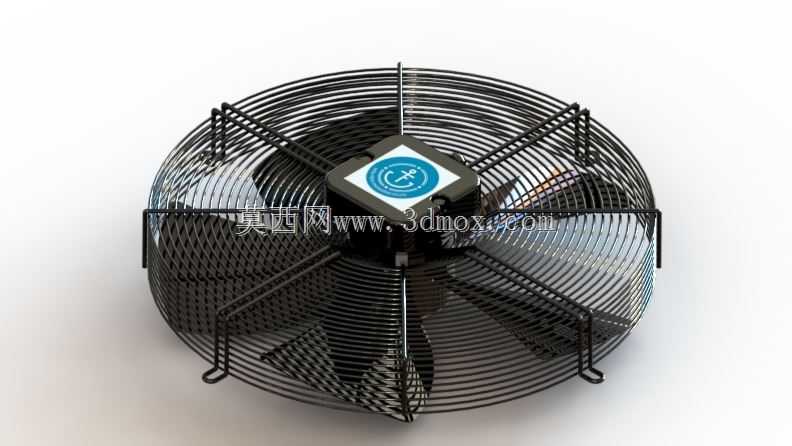

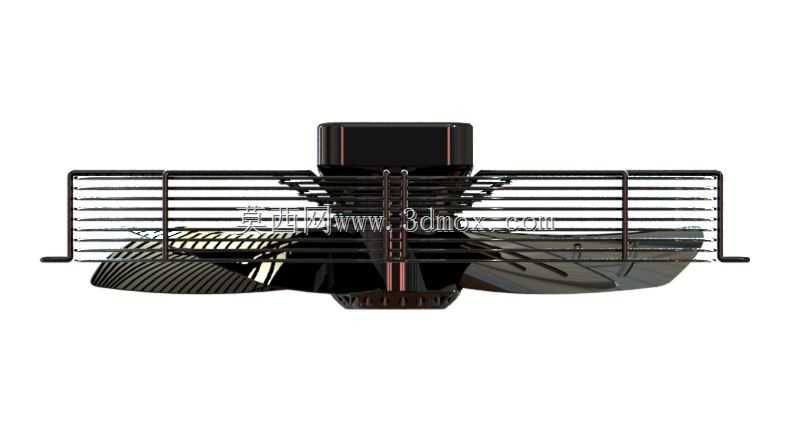

　　建模时需要注意叶片的安装角沿叶根到叶尖的渐变规律，叶根处安装角偏大，保证根部区域的气流推送能力，叶尖处安装角收小，降低叶尖涡流产生的气动噪声，同时叶片型线做了圆弧过渡处理，减少气流在叶片表面的分离损失，提升运行效率。叶片材质一般采用改性聚丙烯或者压铸铝合金，建模时预留了叶片的壁厚参数，塑料材质叶片壁厚控制在2.5-3mm，铝合金叶片壁厚控制在1.8-2.2mm，保证结构强度的同时控制整体重量。外围的防护网罩采用径向钢丝加周向箍圈的焊接结构，径向钢丝沿圆周均匀排布，间距控制在12-15mm，符合机械设备安全防护的间隙要求，避免手指误入转动区域，周向箍圈共设置五道，从外圈到内圈逐步收径，和中心的电机安装支架焊接为整体，

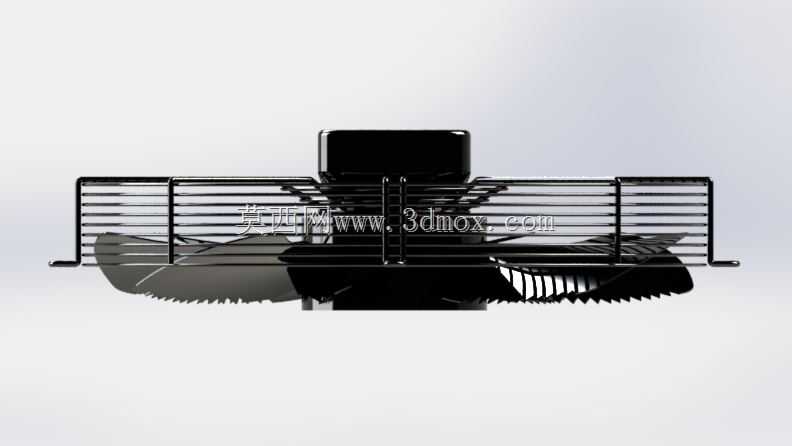

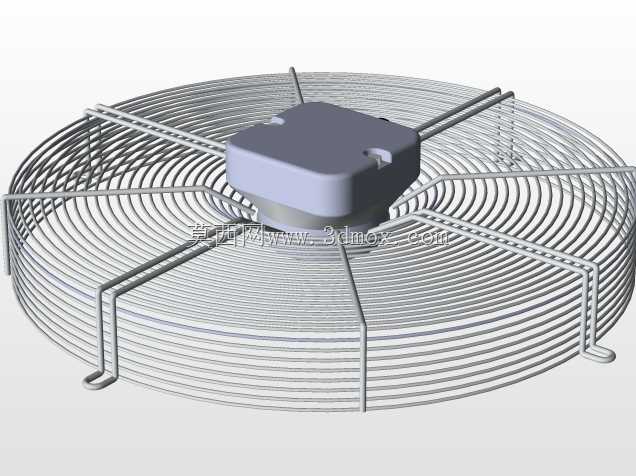

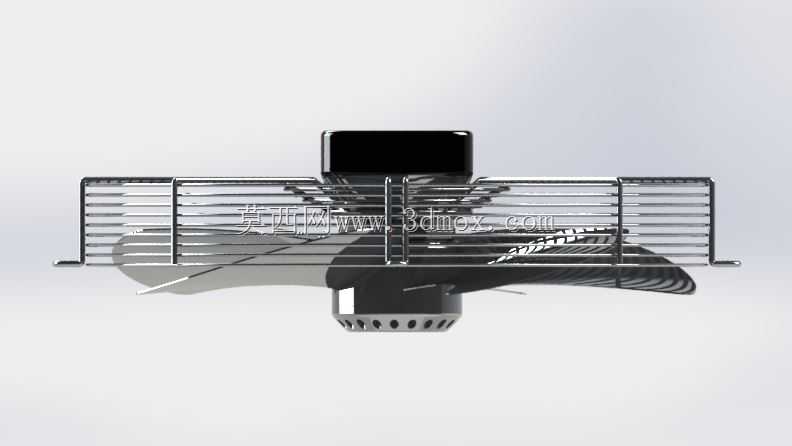

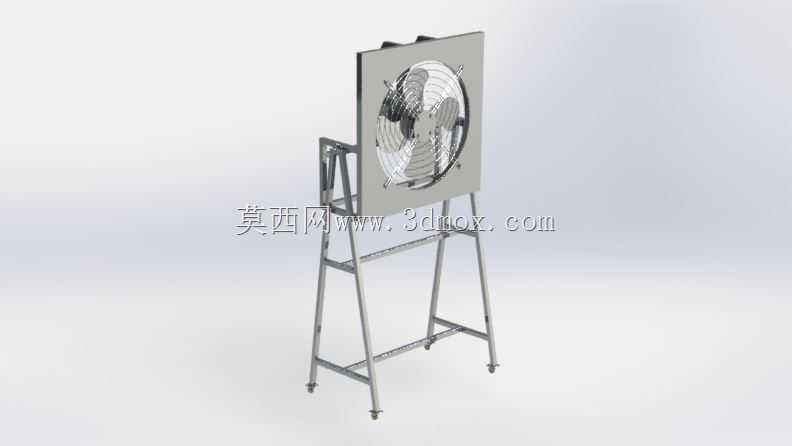

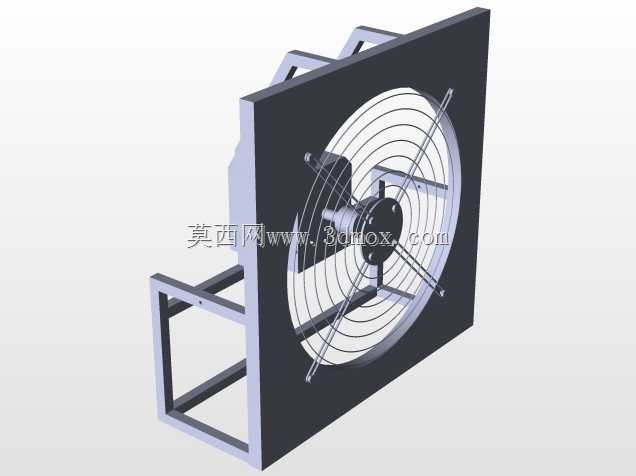

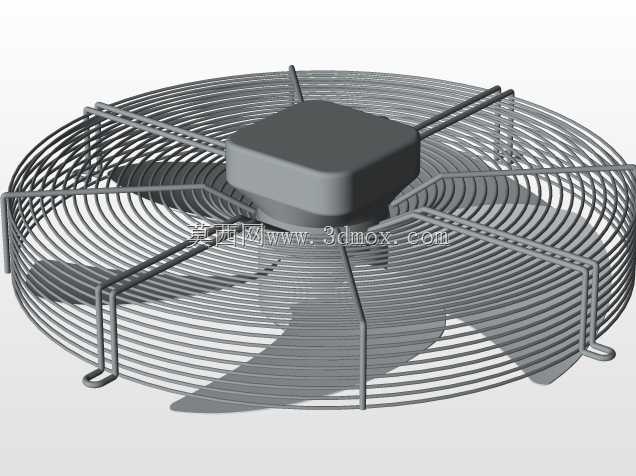

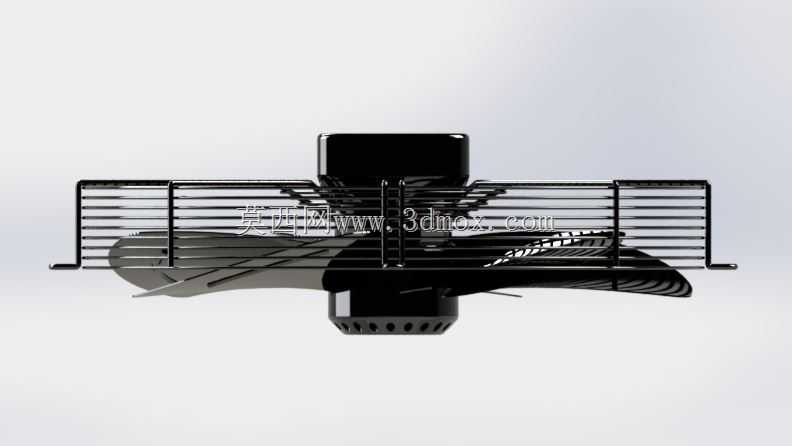

　　网罩外圈设置四个对称的安装支耳，支耳上预留螺栓过孔，用于和设备面板或者墙体安装面固定，建模时支耳的孔位公差按照H14级设置，适配常规的M8安装螺栓。中心的电机安装盒为方形冲压结构，表面做喷塑防锈处理，正面预留铭牌粘贴区域，接线从安装盒背部的防水格兰头引出，适配户外或者高湿场景的使用要求，建模时需要注意格兰头的尺寸匹配，方便后续电气布线的干涉检查。安装尺寸方面，该款风机的网罩外径为500mm，整体轴向厚度为180mm，四个安装支耳的中心孔距为550mm，安装时需要在安装面预留直径520mm的通风开孔，背部预留不小于100mm的走线空间，避免接线弯折过度影响防护等级。从功能特性来看，该风机在额定转速下风量可达7800m³/h，

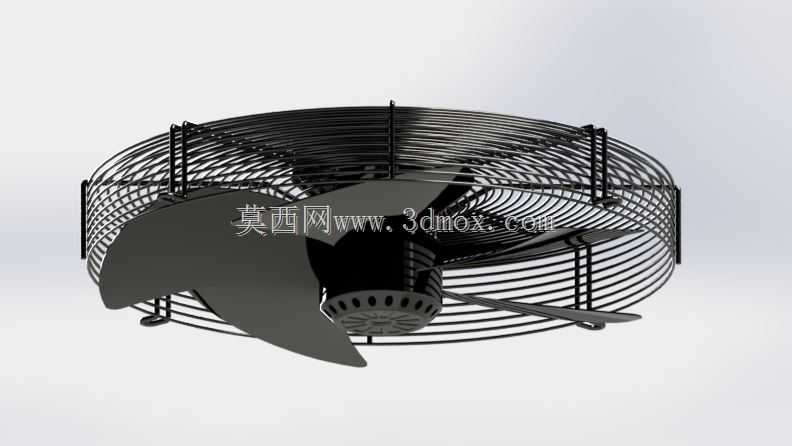

　　全压为120Pa，适合短距离、大风量的通风散热场景，运行时的动平衡等级按照G6.3级设计，建模时叶轮部分做了对称配重结构，在轮毂处预留平衡块粘贴位置，减少高速运转时的振动传递，降低配套设备的共振风险。建模过程中还需要考虑不同工况下的适配细节，比如用于冷库冷凝场景时，网罩和叶轮需要做抗结露涂层处理，模型里预留了涂层的厚度参数；用于粉尘较多的车间排风场景时，可以在网罩内侧加装过滤棉固定卡槽，模型里也预留了对应的卡槽安装位，方便后续改型设计。另外，风机的安装支耳做了腰型孔设计，允许安装时存在±5mm的位置偏差，降低现场安装的对位难度，这部分结构在建模时需要准确还原腰型孔的长度和宽度，避免现场安装时无法对位。叶轮和网罩之间的径向间隙控制在8-10mm，既避免运转时叶轮擦碰网罩，又减少间隙处的气流回流损失，提升风机的运行效率，建模时需要严格控制这个间隙尺寸，不能过大或者过小，间隙过大会导致效率下降，间隙过小容易因为加工或者安装误差出现擦碰故障。
