方形壁式轴流通风换气风机结构设计

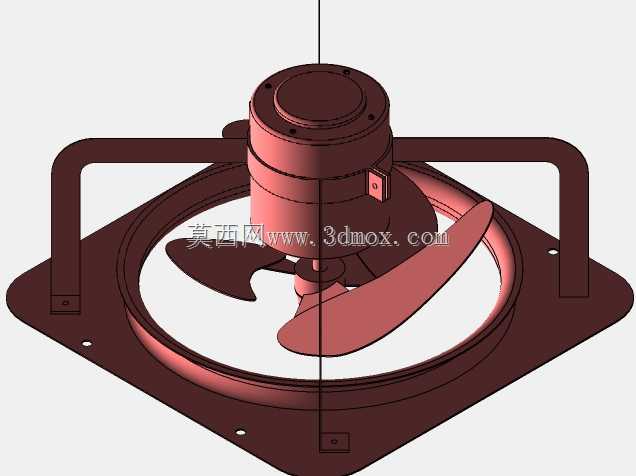

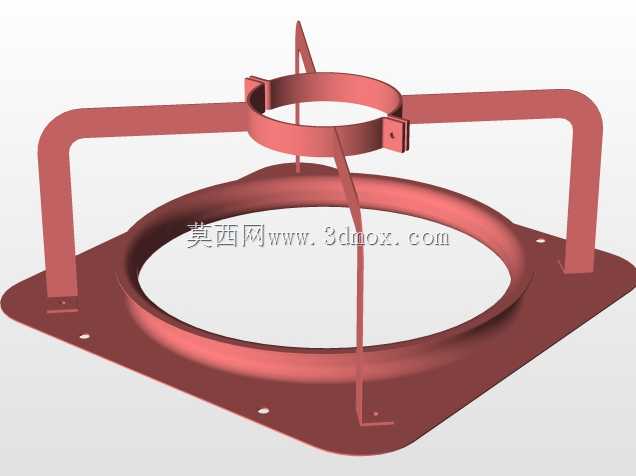

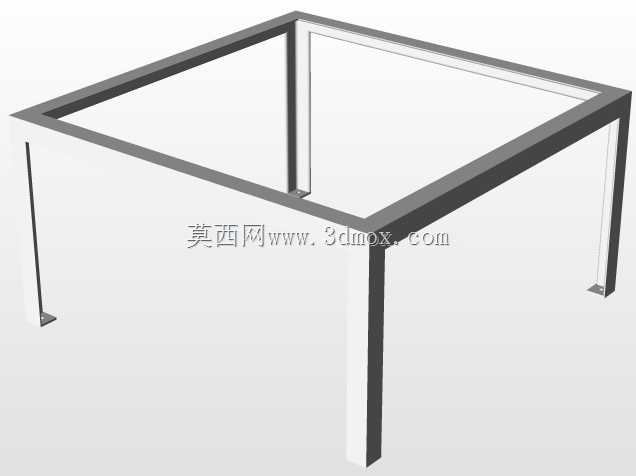

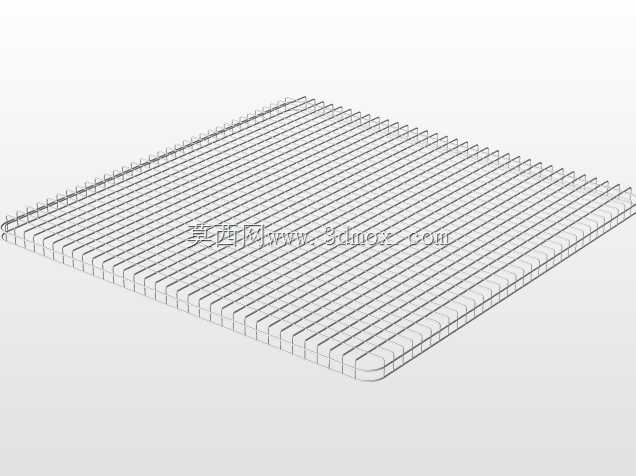

　　这款方形壁装轴流风机的结构设计，核心围绕小空间壁面安装的通风换气需求展开，在民用厨卫、工业小型设备舱、配电间侧壁排风场景中适配性极强，区别于管道式轴流风机需要对接风管的安装要求，该款风机直接依托方形法兰边框实现墙面嵌装固定，不需要额外配置风管转接件，大幅降低现场安装的施工复杂度。从结构组成来看，整套模型完整还原了风机的核心功能部件：方形安装法兰边框采用带圆角的薄板冲压结构，四个角位预留标准安装孔位，孔位间距匹配常规建筑墙体预留洞口尺寸，边框内侧设置环形导流圈，导流圈与叶片外缘的间隙控制在合理范围，既避免叶片运转时与固定结构剐蹭，又能减少叶尖涡流损失，提升排风效率。叶轮采用三叶片后掠式设计，叶片型线经过气动优化，

　　在低转速工况下就能实现足够的风量输出，同时降低运转气流噪声，适配对噪音有要求的民用及办公相邻场景；叶片与电机轴采用直连结构，省去皮带传动等中间传动环节，减少传动损耗与后期维护点，电机整体被包裹在中部的筒状机壳内，机壳通过两根对称布置的U型支撑臂与外侧方形法兰边框连接，支撑臂采用等截面弯折结构，在保证足够结构强度的同时，尽可能减少对进风侧气流的阻挡，避免支撑结构在气流通道内形成额外紊流。从安装边界维度考量，该风机的方形法兰外轮廓尺寸与常规墙体预留洞口尺寸匹配，安装时仅需要将风机嵌入洞口后，通过四个角的安装孔用膨胀螺栓固定即可，法兰背面可粘贴密封胶条实现墙体与风机之间的缝隙密封，避免雨水、蚊虫通过安装缝隙进入室内；风机整体轴向尺寸紧凑，

　　不会在墙体内外侧突出过多，适配厚度较薄的轻质隔墙安装场景。在功能特性上，该风机属于低压大流量轴流通风设备，主要作用是实现空间内外的空气置换，将室内浑浊空气、余热、少量粉尘直接排至室外，适用于没有集中通风系统的小型空间独立排风需求，比如小型商铺的后厨排风、地下储物间的换气、小型设备机柜的散热排风等场景。设计过程中充分考虑了部件的加工工艺性，方形法兰、支撑臂、导流圈等钣金部件均采用常规薄板冲压、弯折工艺即可加工，不需要复杂的成型模具，适合小批量定制化生产；电机筒采用卷圆焊接工艺，加工难度低，叶轮可采用注塑或者金属冲压工艺成型，不同材质选型可对应不同的使用场景，比如防腐场景可选用塑料叶轮，高温场景可选用金属叶轮。

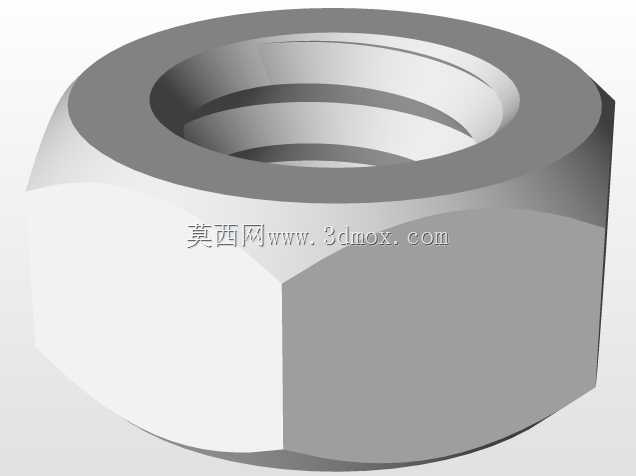

　　结构设计上还兼顾了维护便利性，电机筒与支撑臂的连接采用可拆卸的紧固件连接，后期维护时不需要拆卸整个风机的安装边框，仅需要拆开连接紧固件即可将电机与叶轮整体拆下，进行清洁、润滑或者部件更换，大幅降低后期运维的操作难度。气流组织方面，该风机采用直吹直排的气流路径，气流从风机一侧轴向进入，经过叶轮加速后从另一侧轴向直接排出，没有多余的风道弯折，风阻更小，相同功率下的风量表现优于带蜗壳的离心式小风机，在壁面直排场景下的能效比更高。支撑臂的对称布置结构，让电机的重量均匀分布在方形法兰上，避免长期运行后因为单侧受力导致的安装变形，同时对称结构也能减少叶轮运转时的振动传递，降低运行时的结构共振噪音。
