双孔安装式干燥器承载固定支架结构

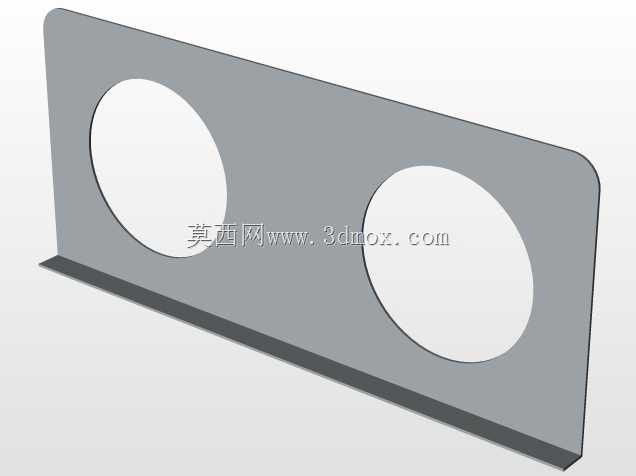

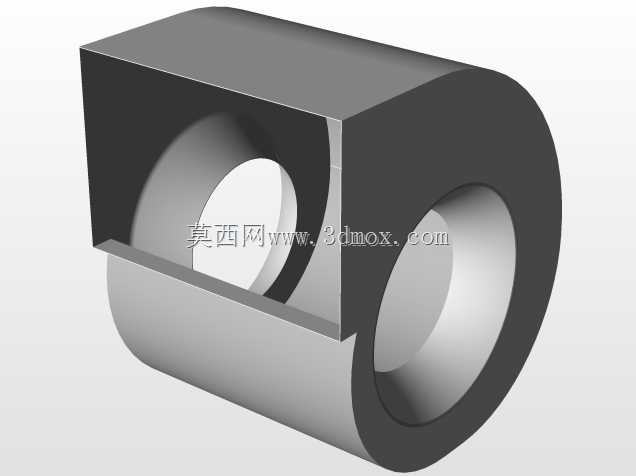

　　在工业流体处理、气动系统运维以及小型实验干燥装置的配套搭建场景中，干燥器的安装固定结构往往是容易被忽略却直接影响设备运行稳定性的关键部件。很多现场安装时会出现干燥器筒体晃动、接口密封受力不均导致漏气、长期运行后固定件变形移位等问题，根源就在于配套的安装支架没有匹配干燥器的实际外形与安装工况做针对性设计。这款双孔结构的安装承载板，就是针对卧式双筒并联布置的小型干燥器做的定制化固定结构，区别于常规的卡箍吊装或者单孔立式安装结构，它采用一体化钣金折弯成型的工艺，不需要额外拼接焊接，整体结构的刚性更均匀，不会出现焊接应力导致的板面变形问题。

　　从实际使用场景来看，这类支架多用于气动回路的前端干燥处理单元、小型实验用气体干燥装置，或是注塑机、自动化气动设备的配套气源处理组件安装，两个圆形开孔的尺寸是匹配对应规格干燥器筒体的外径设计，安装时干燥器筒体从开孔位置穿入，依靠开孔边缘的翻边或者配套的橡胶密封圈承托筒体侧壁，不需要额外的紧固件抱紧筒体，既可以避免紧固件压损干燥器的塑料或者薄壁金属外壳，也能让干燥器的拆装更换更便捷，日常更换干燥剂或者检修干燥器滤芯的时候，只需要将筒体从开孔中向上抽出即可，不需要拆卸整个支架结构。

　　设计思路上，这款支架没有采用多余的加强筋或者复杂的拼接结构，主体采用一块板材经落料、冲孔、折弯三道核心工序完成，底部的折边是整个结构的安装基准面，折边上预留的等距安装孔可以适配不同的安装面，不管是固定在设备的钣金机架上，还是安装在墙面的导轨、独立的安装立柱上，都可以通过调整螺栓固定位置适配安装孔距。板面的两个开孔中心距是严格匹配对应干燥器的进出口管路接口间距设计，安装完成后两个干燥器的进出口管路可以自然对齐，不会出现管路强行对位产生的装配应力，能有效延长管路密封件的使用寿命，减少漏气故障的发生概率。

　　从安装边界尺寸来看，支架的整体板面高度控制在干燥器筒体高度的三分之二位置，既可以保证对筒体的有效承托，避免筒体下部悬空过长导致的受力变形，也不会遮挡干燥器顶部的操作端、压力表或者排水阀位置，日常操作时不需要探身到支架后方就可以完成排水、压力调节等操作。底部折边的宽度经过反复校核，在采用常规2mm厚度冷轧钢板加工的前提下，折边宽度达到25mm就可以保证支架在承载两个满填干燥剂的干燥器时，不会出现板面后仰变形的问题，同时折边的外边缘做了圆角钝化处理，避免安装和检修时划伤操作人员。

　　很多工程人员在选型这类固定结构的时候，往往只关注开孔尺寸是否匹配，忽略了支架的安装基准面平面度要求，这款支架在冲孔和折弯工序后，会对底部安装折边做校平处理，保证安装后板面的垂直度偏差不超过1度，避免干燥器安装后出现倾斜，导致内部干燥剂分布不均，影响干燥效果。另外板面的两个开孔边缘做了小尺寸的翻边处理，翻边高度3mm，既可以提升开孔位置的结构刚性，避免长期承重后开孔边缘出现撕裂变形，也可以在安装橡胶缓冲圈的时候提供定位槽，让缓冲圈不会轻易移位，更好地吸收设备运行时产生的振动，降低振动传递到安装机架产生的噪音。

　　在实际配套使用中，这类支架还可以根据现场安装空间调整板面的宽度，比如在安装空间局促的设备内部，可以适当缩小两个开孔外侧的板面余量，只要保证开孔边缘到板边的距离不小于15mm，就不会出现结构强度不足的问题；如果是在户外或者腐蚀环境使用，只需要更换板材为304不锈钢材质，不需要调整整体结构尺寸，就可以满足防腐要求，结构的通用性很强。不同于市面上通用的可调式安装支架，这款一体化结构的支架没有多余的调节缝隙，长期使用不会出现紧固件松动导致的位置偏移，对于需要长期稳定运行、不需要频繁调整安装位置的干燥器单元来说，可靠性要远高于组合式的可调支架。
