带太阳能供电模块的斜置式物料干燥设备

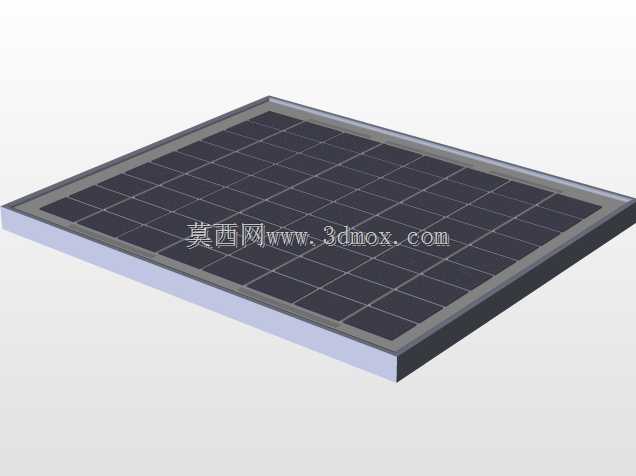

　　这款干燥设备的三维结构设计，核心围绕小型加工场景的零散物料干燥需求搭建，区别于传统固定式工业干燥窑的笨重形态，整体采用带脚轮的立式框架结构，可灵活在车间、户外作业点之间转移，适配小批量农产品、小型工业零配件、实验类物料的干燥作业需求，无需复杂的管线预埋，到位后即可展开作业。设备顶部集成的太阳能电池模块，并非装饰性结构，设计阶段就考虑了户外无外接电源场景的供电需求，可直接为设备内部的温控模块、送风组件提供低压直流供电，也可搭配储能模块存储电能，满足阴天或短时间移动作业的供电需求，电池板采用倾斜嵌入安装的方式，与设备顶部的斜向护罩形成统一坡面，既保证了太阳能接收的最佳倾角，也避免了突出结构在移动过程中发生磕碰。

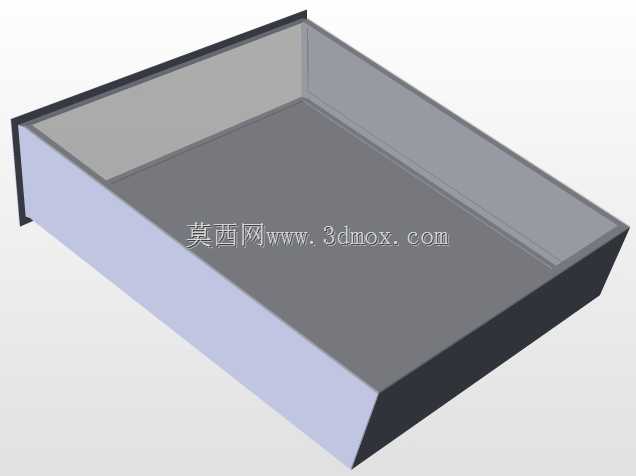

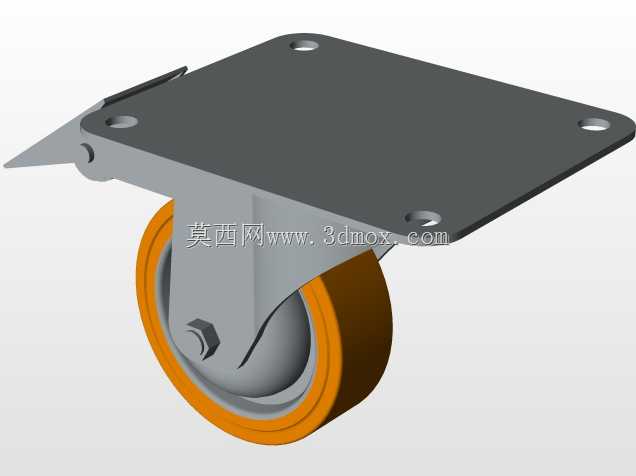

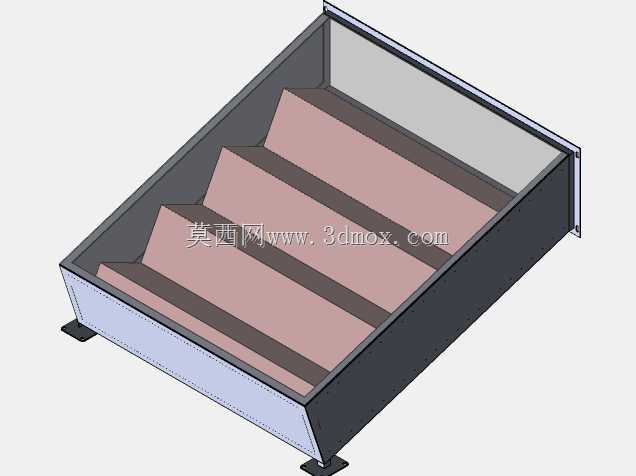

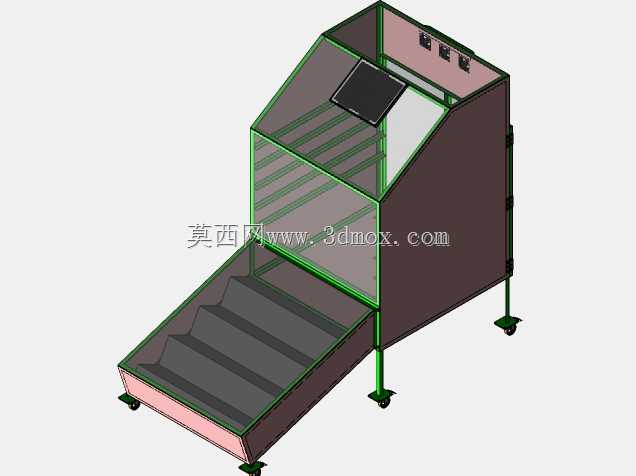

　　设备主体的料仓部分采用斜置抽拉式结构，料槽整体向下倾斜15度，物料铺放在槽内的阶梯式承托面上，可依靠重力自然摊平，无需额外设置摊料机构，干燥过程中产生的冷凝水可顺着斜面向下汇集到料槽前端的集液槽内，避免积液浸泡物料。料仓的正面与侧面上半部分采用透明防护板封装，既可以全程观察内部物料的干燥状态，也能形成相对封闭的热风循环空间，减少热量散失，透明护罩通过绿色的型材压条固定在框架上，后期维护时可快速拆卸更换，无需拆解整体机架。设备底部的四个支撑脚全部采用带刹车的万向脚轮，其中后侧两个脚轮的安装座做了加高处理，抵消料槽斜置带来的重心偏移，设备空载或满载状态下推动时都不会出现前倾侧翻的问题，脚轮的刹车踏板采用外露式设计，

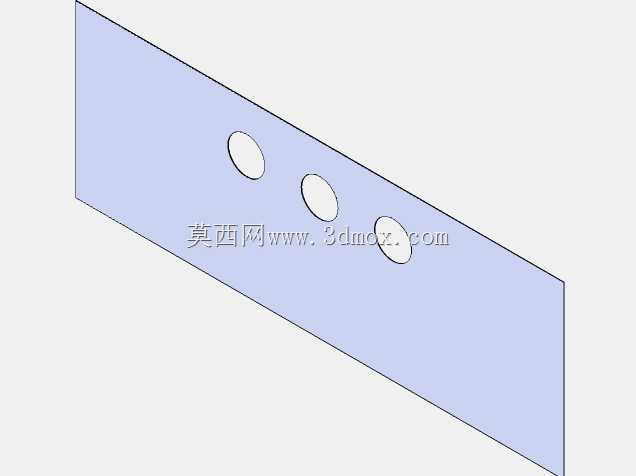

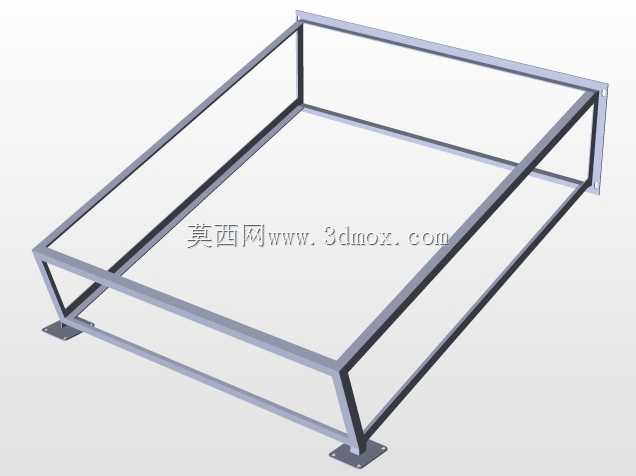

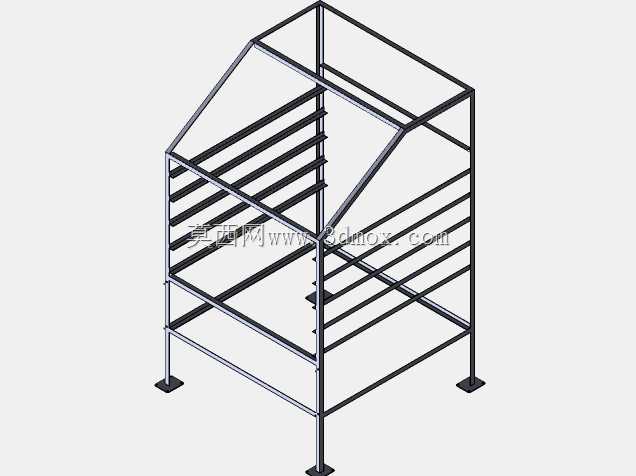

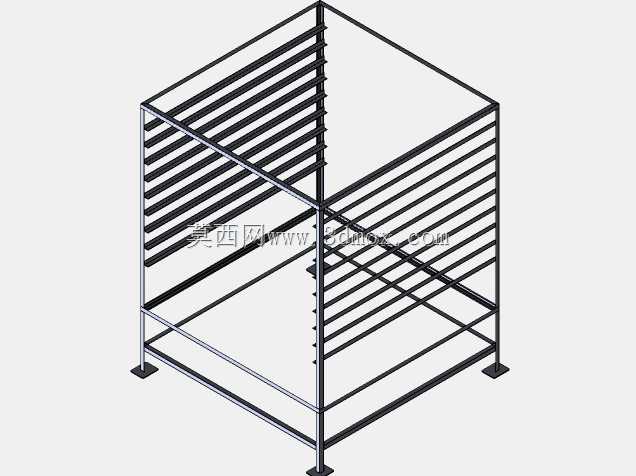

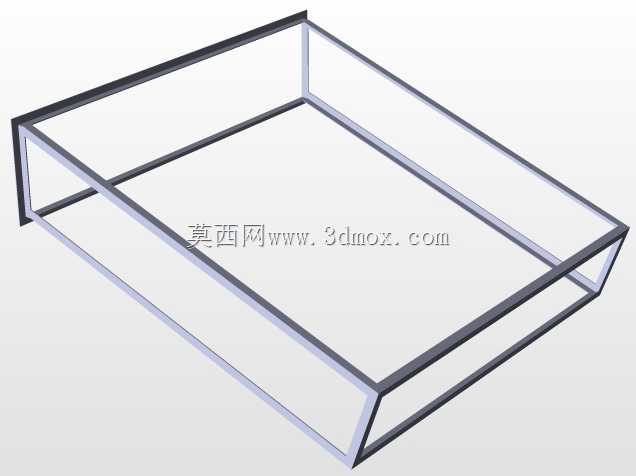

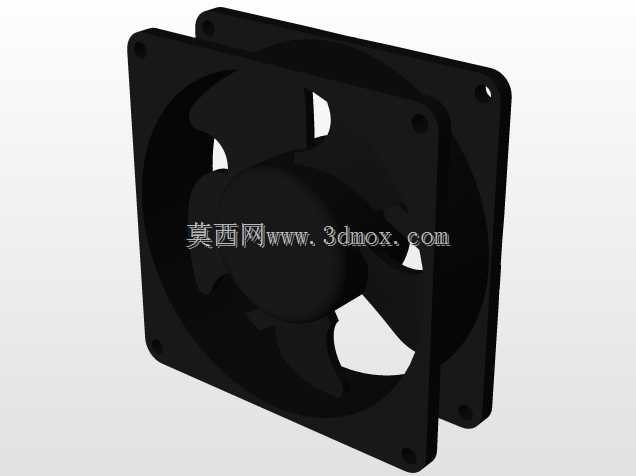

　　作业时踩下即可锁定设备位置，避免作业过程中设备移位。机架主体采用薄壁方管焊接成型，外部做喷塑防锈处理，后侧的封闭面板上预留了电源接口、温控调节旋钮的安装位，所有电气元件都集中布置在后侧的封闭腔体内，与前方的干燥料仓完全隔离，避免干燥过程中产生的水汽侵入电气腔造成元件短路。设计过程中对设备的安装边界做了充分考量，设备整体宽度控制在0.8米以内，长度不超过1.2米，高度在1.5米左右，常规的车间通道、厂区门都可以顺利通过，不需要额外预留过大的安装空间，料槽完全抽出时的外伸长度控制在0.6米，操作人员站在设备正面即可完成上下料操作，不需要额外预留侧面操作空间。设备的热风循环风道隐藏在料仓后侧的夹层内，送风方向顺着料槽的斜向布置，

　　热风从料仓上部送出，穿过物料层后从下部的回风口回到加热腔，形成闭环循环，相比直排式的干燥结构，热量利用率可提升40%以上，配合太阳能供电模块，可大幅降低连续作业的能耗成本。框架上的所有连接位置都做了圆角过渡处理，没有尖锐的外凸棱角，避免操作人员上下料或移动设备时发生磕碰划伤，透明护罩与框架的接缝处都粘贴了密封胶条，既可以减少热量泄漏，也能避免外部的粉尘、杂物进入干燥腔内部污染物料。
