水瓶座运动饮料包装瓶底部结构设计

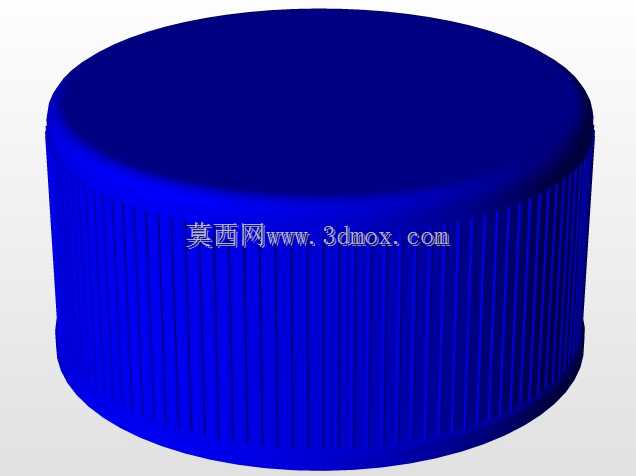

　　日常快消饮品的塑料瓶底结构，是包装结构设计中容易被忽略但直接影响灌装、运输、堆叠稳定性的核心部件，本次涉及的水瓶座柠檬味运动饮料瓶底，在结构设计上充分适配了碳酸类运动饮品的灌装工艺与流通场景需求。从实际应用场景来看，该瓶底需要适配高速PET瓶灌装生产线的工位定位，在吹瓶成型阶段，瓶底的弧度设计直接影响瓶坯拉伸后的壁厚均匀性，避免出现局部过薄导致的承压不足问题。在流通环节，整箱堆叠时底层瓶体需要承受上层整箱货品的静载荷，瓶底的加强筋布局需要将垂直载荷均匀分散到瓶底的支撑环上，避免出现瓶底凹陷、瓶身倾斜的问题，同时在冷链运输过程中，瓶内液体遇冷体积变化产生的内压波动，也需要瓶底的形变预留结构来吸收压力差，防止爆瓶。从功能特性来看，该瓶底采用了经典的五瓣式内凹结构，这种结构并非随意设计，内凹的弧度首先可以提升瓶底的垂直承压能力，相比平底结构，带弧度的内凹设计可以将垂直方向的压力通过弧面传导至瓶身侧壁的加强筋上，减少瓶底中心区域的应力集中；同时五瓣的凸起支撑点，在瓶体放置在平面时可以形成稳定的多点支撑，即使放置面存在轻微的不平整，也能保证瓶体不会出现晃动倾倒的问题，另外在灌装完成后的套标、喷码工序中，瓶底的定位凹槽可以和生产线的定位销配合，保证瓶身旋转角度一致，让生产日期喷码、瓶身标签的位置统一，符合快消品包装的外观一致性要求。设计思路上，首先要匹配340ml规格瓶身的整体容量参数，瓶底的内凹深度需要和瓶身的高度、瓶口的密封结构配合，

　　保证整瓶的重心落在支撑面的中心范围内，避免出现头重脚轻的问题；其次要考虑PET材料的成型特性，瓶底各个转角的圆角半径不能过小，否则在吹瓶过程中材料无法充分拉伸到模具角落，会出现局部缺料、壁厚不均的问题，同时圆角过渡也能减少应力集中点，避免在跌落测试时从转角处出现开裂；另外瓶底的中心浇口位置，设计了微小的凸点结构，这个结构一方面是吹瓶模具浇口的残留位置，做凸点处理可以避免浇口毛边突出导致瓶体放置不稳，另一方面也可以在瓶底和放置面之间形成微小的间隙，避免瓶底和光滑台面之间形成真空吸附，导致用户拿起瓶体时出现费力的问题。外形尺寸与安装边界方面，该瓶底的最大外径和瓶身的主体直径保持一致，支撑环的外径略小于瓶身最大直径1.2mm，

　　这样在整箱排列时，瓶身之间不会因为瓶底突出出现卡瓶的问题，适配标准的瓦楞纸箱内格尺寸；瓶底的内凹深度控制在8mm范围内，这个深度既保证了足够的形变缓冲空间，又不会过度占用瓶内的有效容积，避免为了达到标称容量额外增加瓶身高度带来的材料成本上升；支撑筋的高度为1.5mm，这个高度既可以保证支撑点的耐磨性，在瓶体长期放置、多次搬运后不会出现支撑点磨损导致的瓶体倾斜，又不会因为支撑筋过高导致瓶底的清洁难度上升，避免灰尘、污渍在支撑筋的缝隙中残留。在实际的结构验证环节，这类瓶底需要通过1.2米高度的自由跌落测试，分别以瓶底垂直向下、45度倾斜、水平倾倒三个角度跌落至水泥地面，不能出现开裂、漏液的问题；同时还要通过堆码测试，

　　在整箱上方施加30kg的静载荷保持48小时，瓶底的变形量不能超过1mm，卸去载荷后瓶底可以自动回弹恢复原状，不会出现永久凹陷；另外在密封测试环节，瓶内充入4bar的压缩空气保持1分钟，瓶底不能出现鼓胀、开裂的问题，这些性能要求都需要在瓶底的曲面造型、壁厚分布、加强筋布局上做针对性的参数匹配。很多初入包装结构设计的工程师容易忽略瓶底的细节设计，往往只关注瓶身的外观造型，实际上瓶底的结构直接决定了整个包装的结构可靠性、材料利用率以及生产线适配性，一个合理的瓶底结构可以在保证结构强度的前提下，降低单瓶的PET材料克重，直接降低产品的包装成本，同时减少流通过程中的破损率，这也是快消品包装结构设计中核心的优化方向。
