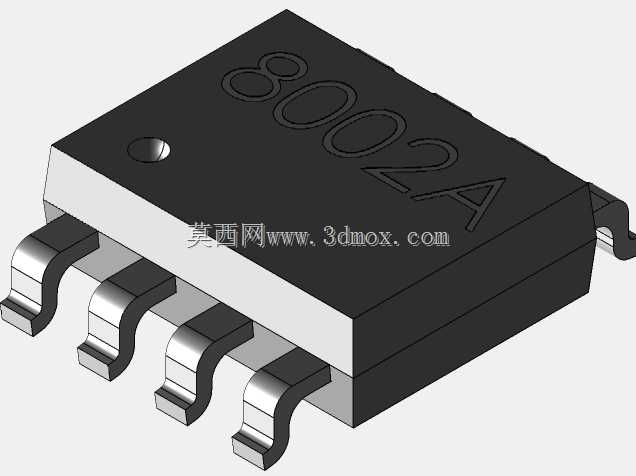

SOP8封装8002A音频功放芯片三维结构

　　在消费类电子、小型通讯终端的电路板设计环节里，这类SOP8封装的音频功放芯片是板级布局中经常需要核对安装边界的核心器件，很多刚接触PCB结构协同设计的工程师，容易忽略贴片元器件的三维实体尺寸，只按照封装库的二维焊盘尺寸预留空间，最后做结构干涉检查时才发现芯片塑封本体高度、引脚成型后的外扩尺寸和周边屏蔽罩、接插件产生硬干涉，不得不返工调整布局。做这个三维结构的时候，首先还原了芯片真实的塑封本体轮廓，顶面的丝印字符、引脚1定位圆点都按照实物比例做了还原，不是简化的方块模型，方便在整机装配检查时快速识别器件方向，避免生产时出现芯片贴装反向的问题。引脚部分按照SOP8封装的标准成型工艺做了细节处理，包括引脚根部的塑封包裹段、引脚的弯折弧度、

　　末端焊盘接触段的平面度，这些细节在做焊盘设计、钢网开口核对的时候能提供直观的参考，很多封装库只画了引脚的焊盘投影，没有考虑引脚成型后的实际回弹尺寸，做回流焊工艺模拟的时候，三维模型能帮助工程师提前预判引脚共面性带来的焊接风险。从实际应用场景来看，这类芯片多用于便携音箱、蓝牙耳机充电座、小型通讯手持终端的音频输出回路，板上安装位置通常靠近音频输出接口或者扬声器焊盘，周边经常会布置滤波电容、ESD保护器件，模型的塑封本体宽度、引脚外扩后的总宽度、本体离板高度都按照量产实物的公差中值做了设定，结构工程师在做PCB堆叠的时候，可以直接把这个模型导入装配环境，核对芯片顶面和外壳内壁的安全间隙，尤其是带超薄外壳的便携设备，

　　壳体内壁的加强筋如果位置不对，很容易压到芯片顶面造成器件损伤。设计思路上没有做过度的细节简化，也没有冗余的内部晶圆结构，毕竟板级结构设计只需要器件的外部安装轮廓，保留必要的识别特征就足够，既保证模型轻量化，不会拖慢整板装配的加载速度，又能满足干涉检查、布局核对的全部需求。引脚的间距严格按照SOP8的1.27mm标准节距设置，每个引脚的宽度、厚度都和实际冲压引脚的尺寸一致，在做DFM可制造性检查的时候，可以直接用来核对贴片机吸嘴的取料位置，确认吸嘴接触芯片顶面的时候不会和周边已经贴装的 taller 器件产生碰撞，很多产线贴装的抛料问题，本质上就是前期设计时没有核对器件三维尺寸，吸嘴下行取料时被周边器件干涉，导致取料偏移或者吸不上料。

　　另外芯片本体的倒角、塑封本体的拔模角度也按照实际塑封工艺做了还原，不是直角方块，在做热仿真初步评估的时候，这个外形能更准确的计算芯片表面和空气的接触面积，虽然这类小功率功放芯片的发热量不大，但在密闭外壳的设备里，准确的外形尺寸能帮助热设计工程师更合理的预留散热空间，避免长时间工作时芯片过热触发保护。很多工程师在做器件库的时候习惯用通用的SOP8模型代替具体型号，忽略了不同厂家同封装芯片的本体长度、厚度细微差异，这个模型针对8002A这款常用的音频功放做了尺寸校准，能减少选型替换时的尺寸核对工作量，尤其是在做BOM替代物料评估的时候，直接导入模型就能快速确认替代料和原设计的安装尺寸是否兼容，不用每次都去翻查器件手册的尺寸图反复核对。
