BT30锥度ER16弹簧夹头数控刀柄结构

　　在数控铣削、加工中心工序的装夹环节里，刀柄是连接机床主轴与切削刀具的核心过渡部件，BT30 ER16这类锥柄刀柄，主要适配锥度为7:24的BT30规格主轴，常见于小型立式加工中心、数控雕铣机、高速钻攻中心的加工场景，用来装夹直径范围在1-10mm的直柄铣刀、钻头、铰刀、丝锥等切削刀具，承担扭矩传递、装夹定位精度保持的核心作用。

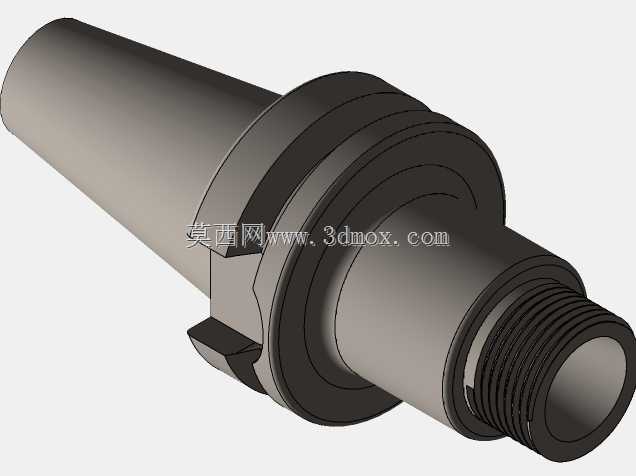

　　从结构设计逻辑来看，这款刀柄的锥柄部分严格遵循BT30锥度标准，锥面的接触精度直接决定装夹后的跳动表现，设计时锥面的粗糙度、锥度公差都控制在微米级，保证和主轴锥孔贴合后能实现可靠的锥面定位，同时锥柄末端的拉钉安装孔位，匹配标准BT30拉钉的螺纹规格，确保主轴拉爪能稳定拉紧刀柄，避免高速旋转时出现松脱风险。法兰端的驱动卡槽设计，和主轴端面的驱动键配合，除了辅助传递大切削扭矩之外，还能在换刀过程中实现周向定位，保证自动换刀时的角度一致性，减少换刀后的位置偏差。

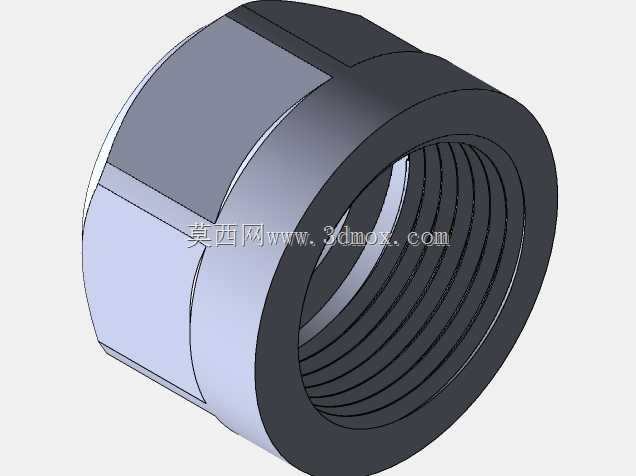

　　刀柄的工作端采用ER16夹头适配结构，内孔锥度匹配ER系列弹簧夹头的8度外锥，通过末端的锁紧螺母旋合时的轴向推力，迫使ER弹簧夹头沿锥面收缩，从而均匀抱紧直柄刀具，这种装夹方式的优势在于夹持范围广，同一款刀柄搭配不同内径的ER16夹头就能覆盖全系列适配直径的刀具，同时夹头的多瓣收缩结构能保证刀具的同轴度，常规加工场景下悬伸长度控制在3倍直径以内时，刀尖跳动可以控制在0.005mm以内，满足绝大多数精密铣削、钻削的精度要求。锁紧螺母的外圆设计了对称的扳手卡槽，适配标准ER扳手，操作人员在装刀时可以通过标准扳手施加稳定的锁紧力矩，避免力矩过大导致夹头变形或者力矩不足导致刀具打滑。

　　从安装边界尺寸来看，这款BT30 ER16刀柄的锥柄大端直径为31.75mm，法兰盘直径为46mm，和BT30主轴的端面安装尺寸完全匹配，不同悬伸长度的规格可以适配不同的加工深度需求，设计时会根据常用加工场景优化刀柄的壁厚，在保证整体刚性的前提下尽量降低刀柄本体重量，减少主轴的负载，适配高速加工场景下的动平衡要求，常规出厂的这类刀柄都会做G2.5级别的动平衡校正，满足最高15000转/分钟的旋转使用要求，避免高速旋转时出现振动影响加工表面质量、损伤主轴轴承。

　　在实际车间使用场景中，这类刀柄的日常维护也和结构设计直接相关，锥面的清洁度直接影响装夹精度，每次换刀时都需要擦拭干净主轴锥孔和刀柄锥面，避免切屑、灰尘附着导致锥面贴合不良，出现加工振纹、刀具跳动超差的问题；ER夹头和锁紧螺母的配合位置也需要定期清理，避免切削液、切屑进入螺纹和锥面位置，导致螺母卡滞、夹头收缩不畅的问题。和其他类型的刀柄相比，BT30 ER16刀柄的通用性极强，ER夹头的采购成本低、互换性好，是小型数控加工设备上配置量最大的刀柄类型之一，不管是做有色金属的高速铣削，还是普通钢材的常规钻铣加工，都能稳定满足装夹需求，设计时的各部位尺寸公差、形位公差都严格遵循机床附件的相关标准，保证不同厂家生产的同规格刀柄、夹头、拉钉都能实现互换，降低生产现场的备件管理成本。

　　从建模的细节处理来看，这款模型还原了锥面的完整轮廓、法兰端的驱动槽结构、工作端的外螺纹、锁紧螺母的卡槽、内部的夹头适配锥孔、拉钉安装螺纹孔等所有结构细节，没有做过度的简化，不管是用来做机床的装配仿真、加工过程的干涉检查，还是做刀具系统的运动学模拟，都能直接调用，结构尺寸和实物保持一致，能准确反映实际安装时的空间边界，避免仿真过程中出现尺寸偏差导致的干涉误判。
