法兰式安装锁紧连接轴组件结构设计

　　在自动化产线的传动链路、工装夹具的定位模块、检测设备的进给单元里，这类带法兰安装基座的锁紧连接轴组件是十分常见的功能部件，它承担着轴系定位、扭矩传递、轴向锁紧的多重作用，很多需要频繁拆装调整的传动工位，都会优先选用这类结构来替代过盈配合或者焊接的轴座连接方式，降低后期维护调整的难度。从实际使用场景来看，这类组件常被用在小型伺服传动的输出端、旋转工装的定位基座、绕线设备的张紧轴安装位，尤其是在需要保证轴端同轴度、同时要承受一定径向载荷和轴向窜动力的工位，法兰盘的周向均布安装孔可以提供稳定的固定基准，避免轴系运行过程中出现基座偏移的问题。

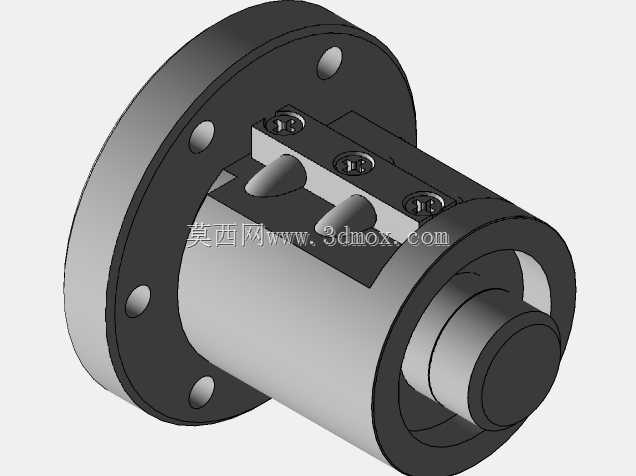

　　从结构设计的角度拆解，这个组件的主体分为法兰安装座、中空轴体、锁紧压块、紧固件四个核心部分。法兰盘上的六个安装孔采用等角度均布设计，安装时可以根据现场布线或者周边部件的干涉情况，选择任意角度的孔位进行固定，适配不同的安装空间约束；法兰盘和轴体采用一体化的同轴结构设计，加工时一次装夹完成法兰端面、轴体外圆、内孔的精加工，从工艺层面保证各配合面的同轴度公差，避免装配后出现轴系跳动超标的问题。轴体上开设的轴向开槽是为了给锁紧压块提供安装空间，压块上的两个凸台结构和轴体上的凹槽完全契合，装配时凸台嵌入凹槽内，既可以承担周向的限位作用，防止压块在锁紧过程中发生转动，也能增大压块和穿入轴体内部杆件的接触面积，提升锁紧后的摩擦力，保证传递扭矩时不会出现打滑。

　　设计这类组件的时候，首先要明确安装边界的约束：法兰盘的外径要匹配安装面板的预留开孔尺寸，安装孔的中心距要和安装基座上的螺纹孔位完全对应，轴体的伸出长度要根据周边传动部件的安装距离确定，避免轴伸过长导致悬臂载荷过大引发挠度变形，或是轴伸过短导致配套部件无法装夹到位。轴体的内孔直径要根据需要穿过的杆件外径设计，通常预留0.02到0.05毫米的间隙，保证杆件可以顺利穿入，同时在锁紧后不会出现过大的间隙导致同轴度偏差。锁紧压块的弧度要和内孔穿入杆件的外圆弧度完全匹配，锁紧时通过拧紧压块上的内六角螺钉，带动压块向轴体中心方向位移，均匀压合在穿入的杆件表面，这种侧面锁紧的方式不会在杆件的轴向产生顶推力，装配时可以灵活调整杆件的轴向位置，调整到位后再锁紧固定，比传统的顶丝锁紧接触面积更大，锁紧力更均匀，不会因为单点受力导致杆件表面出现压痕，也能避免长期运行后顶丝松动引发的位置偏移。

　　在实际选型应用时，需要根据传递的扭矩大小计算锁紧螺钉的数量和规格，扭矩较大的工况可以增加压块的接触长度，或是在轴体上对称布置两组锁紧压块，平衡周向的锁紧力；如果是有防尘或者防切削液要求的工位，可以在法兰盘和安装面板的贴合面增加密封垫片，在轴体的两端加装防尘圈，避免杂质进入轴体内部磨损配合面。这类结构的优势在于装配调整灵活，不需要复杂的热装或者压装工艺，现场装配时只需要用内六角扳手就能完成锁紧和拆卸，对于需要频繁更换杆件、调整轴伸长度的试制工位或者小批量定制设备来说，能大幅缩短装配调试的周期，同时法兰式的安装结构相比悬臂式的轴座，刚性更好，能承受更大的径向载荷，在转速不超过每分钟300转的中低速传动工位上，运行稳定性十分可靠。建模过程中需要注意各配合面的公差标注，法兰端面和轴体轴线的垂直度公差要控制在0.01毫米以内，压块和轴体开槽的配合采用间隙配合，保证螺钉锁紧时压块可以顺畅滑动，不会出现卡滞导致锁紧力不足的问题，安装孔的位置度公差要控制在0.02毫米以内，避免装配时出现孔位错位无法安装的情况。
