带法兰面六角头定位紧固螺栓结构设计

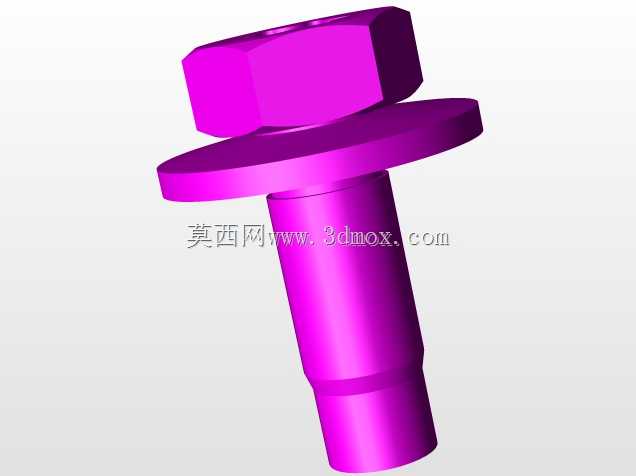

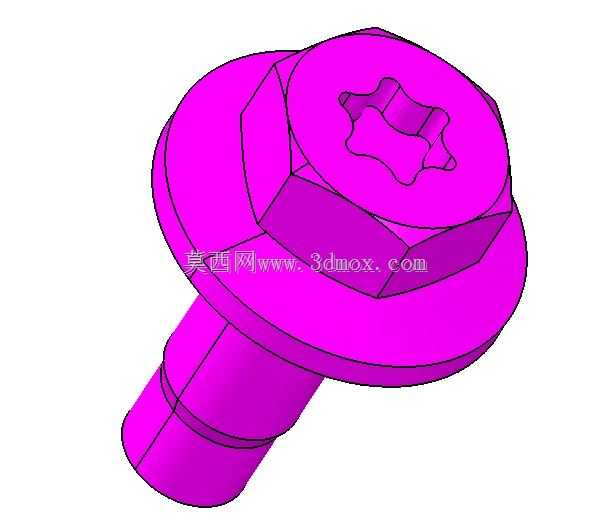

　　这款带法兰面的六角头螺栓，在通讯设备、消费电子类产品的内部结构装配场景中应用十分广泛，区别于普通外六角螺栓，其头部集成的一体式法兰盘结构，在实际装配时不需要额外搭配平垫圈使用，能够有效分散螺栓头部对被连接件表面的压应力，避免薄壁塑胶件、薄金属冲压件在锁紧过程中出现表面压痕、局部凹陷甚至开裂的问题，尤其适配6s类通讯终端产品内部的紧凑装配空间。从功能特性来看，这款螺栓并非全螺纹设计，杆部靠近末端的位置设置了一段光杆定位段，在装配时该段可以先穿入被连接件的预制定位孔，完成两个装配件的径向位置限定，再通过螺纹段旋入下方的预埋螺母或者钣金攻丝孔完成锁紧，相比全螺纹螺栓，这种带光杆定位段的结构能够抵消一部分装配孔位的位置度偏差，

　　降低装配时的对位难度，同时在设备受到振动冲击时，光杆段的配合能够承担大部分横向剪切力，避免螺纹牙型受到横向载荷作用出现滑牙、变形的问题，提升连接结构的抗疲劳性能。设计过程中，头部的六角对边尺寸严格参照通用紧固件的标准公差范围设定，既能够适配常规的电动螺丝刀套筒、手动扳手的锁紧作业，又不会因为头部尺寸过大占用过多的周边装配空间，法兰盘的外径尺寸经过反复校核，在对应M3-M4规格的锁紧扭矩下，法兰面的压应力能够控制在常用ABS塑胶、0.8mm厚度镀锌钢板的许用压应力范围内，不会出现被连接件表面压溃的情况，同时法兰盘下表面设置了细微的防滑齿纹，在锁紧到位后齿纹能够轻微嵌入被连接件表面，增大接触摩擦力，避免设备在运输、

　　使用过程中因为振动出现螺栓自松退的问题。杆部的尺寸设计上，光杆定位段的直径公差选取了h7的间隙配合公差，既能够保证装配时螺栓可以顺畅穿入定位孔，不会出现卡滞问题，又不会因为配合间隙过大导致两个装配件之间出现径向窜动，影响内部组件的位置精度；螺纹段的长度根据常见的通讯产品壳体叠层厚度设定，预留了2-3个螺距的锁紧余量，既能够保证锁紧后的螺纹啮合长度满足抗拉强度要求，又不会因为螺纹过长导致螺栓末端顶到壳体内侧的其他元器件，造成电路板短路、元件刮损的问题。安装边界方面，这款螺栓的头部高度、法兰盘厚度都经过紧凑化设计，在完成锁紧后，螺栓头部突出被连接件表面的高度控制在2mm以内，适配消费电子产品内部的超薄装配空间，不会和周边的电池、排线、

　　屏蔽罩等组件产生结构干涉；装配时需要注意，锁紧扭矩需要控制在对应规格螺栓的推荐扭矩范围内，避免扭矩过大导致法兰面压穿薄壁壳体，或者螺纹滑牙，同时因为法兰面已经集成了垫圈功能，不需要额外加装平垫或者弹垫，减少装配环节的零件数量，提升产线的装配效率。在实际的产品结构验证阶段，这类螺栓需要通过振动测试、跌落测试、高低温循环测试的验证，确保在不同的使用环境下，连接结构都能保持足够的锁紧力，不会出现松动、脱落的问题，其杆部的过渡圆角位置也做了应力优化，避免在承受冲击载荷时出现应力集中导致螺栓断裂的问题，整体结构兼顾了装配效率、连接可靠性和空间适配性，非常适合紧凑空间内的薄壁件连接场景。
