气动冲击式紧固作业工具结构设计

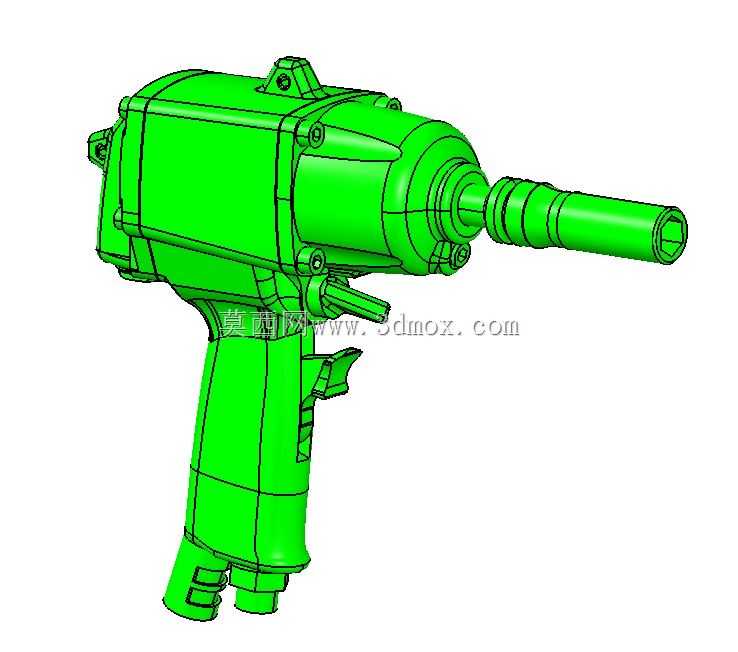

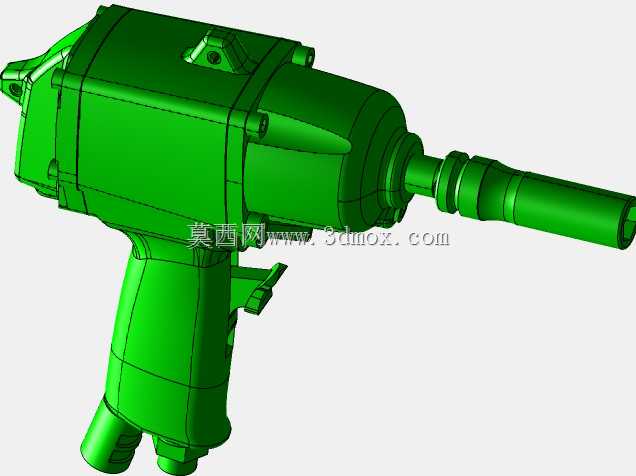

这款手持气动工具的结构设计，核心围绕工业装配场景的大扭矩紧固需求展开，在汽车总装线、重型设备维修工位、钢结构安装现场这类需要频繁完成螺栓螺母锁紧拆卸的场景中，这类工具的作业效率是手动扳手的数倍，也能避免电动工具在易燃易爆工况下的用电安全隐患。从结构布局来看，整体采用枪式握持构型，握把的倾角按照人体工学握持姿态设计，握持区域的截面做了收窄处理，表面预留的防滑纹理安装位，能让作业人员长时间操作时降低手腕负荷，握把底部的进气接口做了阶梯式定位结构，可兼容常规气动管路的快插接头，接口处的密封槽设计能保证高压气体输入时的气密性，避免气压损耗影响输出扭矩。机身主体的动力腔采用一体化压铸构型的预留设计，内部可容纳气动冲击机构、转子组件与扭矩传递结构，腔体壁厚按照1.0MPa工作气压下的强度要求做了均匀分布，既不会因为壁厚过大增加整机重量，也能避免长期受高压气体冲击出现壳体开裂的问题。前端的输出轴做了加长设计，轴身的阶梯定位结构可适配不同规格的套筒连接，输出端的四方驱动头按照通用工业套筒的标准尺寸设计，能直接对接市面常规规格的紧固件套筒，不需要额外加装转换接头。扳机组件布置在握把与机身衔接的位置，行程设计符合单指操作的施力习惯，扳机旁的换向拨杆可快速切换正反转方向，满足锁紧与拆卸两种作业模式的快速切换，拨杆的表面做了防滑齿结构，作业人员戴劳保手套也能轻松拨动调整。整机的外形尺寸充分考虑了狭窄工位的操作需求，机身最大宽度控制在常规手掌可握持的范围内，加长输出轴的长度设计能深入到凹陷工位完成紧固件操作，不会因为机身过宽无法伸入作业空间。壳体上的吊耳结构可连接平衡器吊绳，在流水线工位使用时能悬挂工具，减少作业人员的持重负担。各部件的衔接处都预留了密封件安装槽，能避免作业环境中的粉尘、水汽进入动力腔，延长内部气动组件的使用寿命，排气通道的走向设计朝向握把下方，不会直吹作业人员的手部，提升长时间操作的舒适度。
