通讯线束用卡扣式连接器结构设计

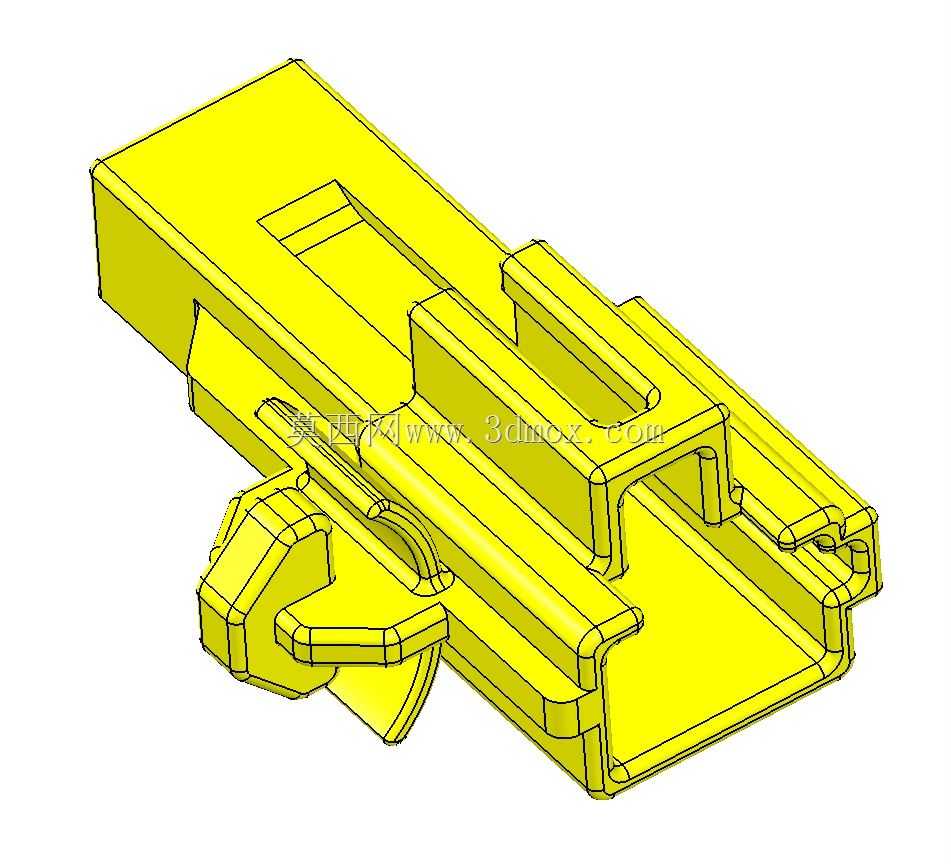

　　在车载通讯、工业控制布线、消费电子内部线束连接场景中，这类带集成卡扣的连接器是实现线束快速对接、防松脱固定的核心基础零件，区别于普通无固定结构的直插式接插件，这款结构在设计之初就针对狭小安装空间内的盲装需求做了针对性优化，不需要额外增加扎带、固定座等辅件，就能在接插完成的同时实现自身与安装面板、线束支架的卡接锁定，大幅缩减装配工位的操作时长。从结构细节来看，主体采用对称式矩形腔体设计，腔体内部预留了端子插装的导向筋位，插合过程中可以自动校正公母端的对位偏差，避免端子插歪导致的接触不良问题，腔体壁厚按照常用工程塑料的注塑工艺要求做了均匀化处理，壁厚差控制在0.3mm以内，避免注塑成型过程中出现缩痕、翘曲等缺陷，

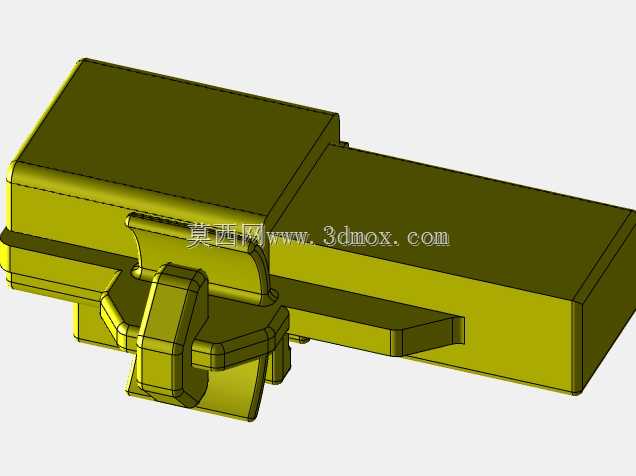

　　同时在腔体的转角位置做了R0.5的圆角过渡，既可以降低注塑时的应力集中，也能避免装配过程中锐边划伤线束绝缘层。侧面集成的弹性卡扣是整个结构的核心功能区，卡扣的悬臂长度按照常用PA66加30%玻纤材料的弹性模量做了校核，按压力控制在15-25N区间，既保证装配时不需要借助工具就能徒手按压卡入，也能在车辆行驶、设备运行产生持续振动的工况下，保持足够的扣合保持力，不会出现松脱退针的问题；卡扣的导入端做了15度的导向斜面，安装时顺着斜面滑入安装孔位就能自动卡紧，拆卸时只需要按压卡扣顶部的解锁面就能顺利拔出，不需要额外的拆卸工具，方便后期的线束维护与部件更换。安装边界方面，这款连接器的主体宽度适配常规2.54mm间距端子排的排布尺寸，

　　整体长度控制在常规接插件的安装空间范围内，卡扣的卡接厚度适配1-1.5mm厚度的钣金安装面板或者塑料支架，卡入后卡扣与安装面的贴合间隙控制在0.1mm以内，不会出现安装后晃动窜动的问题；接插端的配合公差按照H7/h8的间隙配合设计，公母端插合后周边缝隙均匀，既可以满足基础的防尘要求，也不会因为配合过紧导致插装力过大，影响一线装配人员的操作效率。在实际选型应用中，这类结构常被用在车载影音系统的线束对接、工业网关的内部信号传输连接、智能家居设备的内部控制线路接插场景，相比螺丝固定的连接器，装配效率能提升60%以上，同时因为集成了固定结构，不需要在安装面板上额外设计固定柱、螺丝孔等结构，能有效缩减安装区域的空间占用，

　　对于内部空间紧凑的小型通讯设备来说，这类集成卡扣的连接器是兼顾连接可靠性与装配效率的最优选择。设计过程中还针对卡扣的疲劳寿命做了反复验证，按照100次插拔循环的使用要求，对卡扣的悬臂厚度、倒角尺寸做了多轮迭代，确保反复拆装后卡扣的弹性保持率在90%以上，不会出现卡扣断裂、扣合力衰减的问题；同时在连接器的出线端做了防折弯的过渡结构，线束弯折时应力会分散在过渡区域，避免线束根部因为反复弯折出现线芯断裂的问题，提升整个线束连接节点的使用寿命。
