标准USB公头连接端口三维结构设计

　　在消费电子、工业控制、通讯设备的硬件连接体系里，USB接口是目前应用覆盖范围最广的有线连接部件之一，本次呈现的USB公头端口结构，完全遵循通用串行总线的物理层规范设计，可适配各类带标准USB母座的设备端连接需求。从实际工程应用场景来看，这类端口既可以作为独立线缆端的连接头使用，也可以直接集成在U盘、USB外设、数据采集模块等终端设备的板端，承担电力传输与双向数据通讯的双重作用，日常办公场景里的键鼠连接、移动存储数据读写，工业场景里的调试设备参数传输、小型外设供电，都离不开这类标准化接口的支撑。

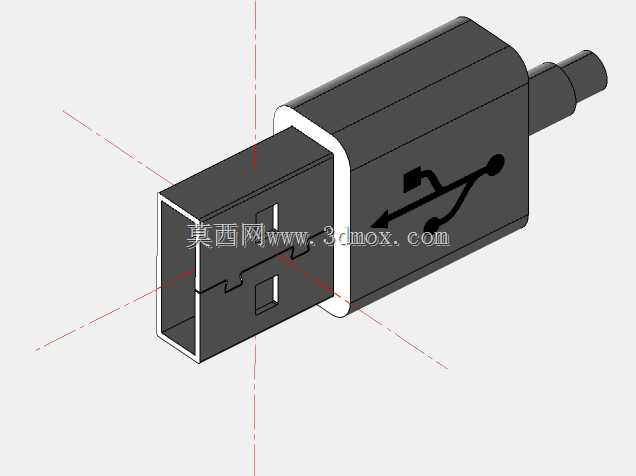

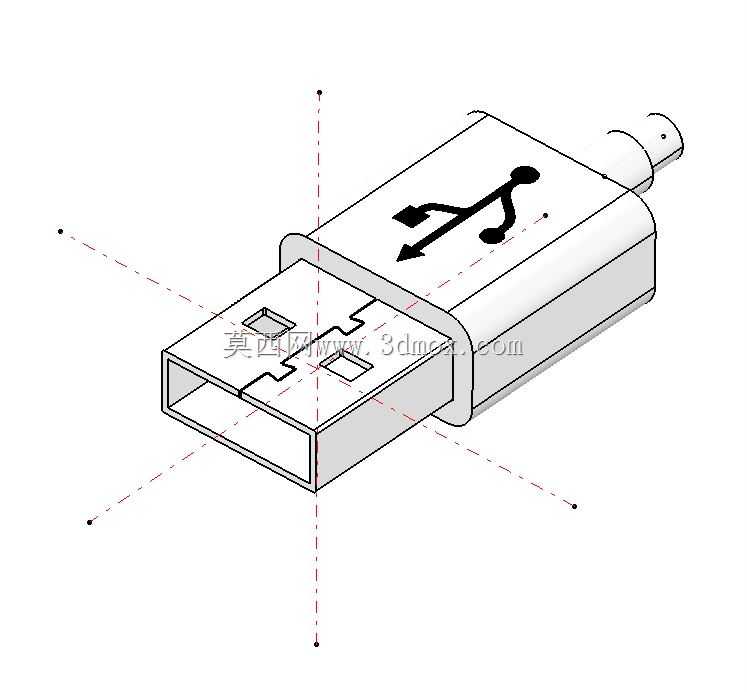

　　从结构设计思路来看，整个模型完全还原量产实物的分层结构，外部的金属屏蔽壳采用0.3mm厚度的不锈钢冲压成型结构，壳体边缘做了圆角过渡处理，既可以在插拔过程中引导对位，避免金属锐边刮伤母座内部的塑胶衬套，也能形成连续的电磁屏蔽层，减少外界电磁干扰对内部差分信号传输的影响，金属壳侧面预留的弹性卡点结构，完全匹配标准母座内部的卡槽尺寸，插入后可提供稳定的保持力，避免设备使用过程中受外力拉扯出现松脱、接触不良的问题。内部的胶芯部分采用耐高温的工程塑胶材质，按照标准引脚间距排布四个导电接触片，分别对应电源正、数据负、数据正、接地四个引脚，接触片的弹片高度经过反复校核，插入母座后可保证接触压力处于合理区间，既不会因为压力过大导致插拔阻力过高、加速触点磨损，也不会因为压力过小导致接触电阻过大、出现数据传输丢包或者供电不稳的问题。尾部的线缆护套部分采用阶梯变径的软胶结构设计，和金属屏蔽壳的衔接处做了密封包覆处理，可承受一定角度的反复弯折，避免线缆根部因为长期弯折出现线芯断裂的问题，护套的外径尺寸匹配常规USB线缆的线径规格，和内部线芯的焊接区域预留了足够的灌胶固定空间，生产组装时可通过环氧胶填充实现线缆和接头的牢固结合，提升整体的抗拉伸性能。

　　从安装边界与尺寸参数来看，整个公头的外部插接段尺寸完全符合USB-IF组织发布的Type-A标准尺寸规范，金属外壳的宽度、厚度、插入深度都和通用母座的容纳腔尺寸保持一致，公差控制在±0.05mm范围内，可保证和不同厂商生产的标准母座实现互配，不会出现插接过紧或者松旷的问题。集成在板端使用时，金属外壳的固定脚可直接焊接在PCB板的对应焊盘上，胶芯尾部的引脚可通过波峰焊或者手工焊接的方式和PCB走线连接，整体占用的板上空间经过优化，不会和周边的电子元器件产生结构干涉。作为线缆端接头使用时，尾部护套的最大外径不超过8mm，可适配常规的注塑成型工艺，组装时直接在护套位置注塑外模即可完成成品组装，不需要额外定制复杂的模具结构。

　　在实际结构验证过程中，该模型的所有配合面都做了拔模角度处理，金属屏蔽壳的冲压折弯间隙、胶芯的脱模斜度都符合量产加工的工艺要求，不需要额外做结构修改即可直接用于开模生产。内部的触点排布避开了金属外壳的接触区域，可避免出现电源引脚和外壳短路的风险，胶芯上的防呆结构设计可从物理层面杜绝反插的可能，用户使用时不需要刻意辨别方向即可顺利插入，完全符合普通消费类电子产品的易用性设计要求。针对工业场景的特殊使用需求，该结构也可以通过调整金属壳的镀层厚度、胶芯的材质耐温等级，拓展出适用于高温、高腐蚀环境的特殊版本，不需要改动整体的安装尺寸即可实现场景适配。
