汽车线束锁紧式卡入轴承连接卡扣结构

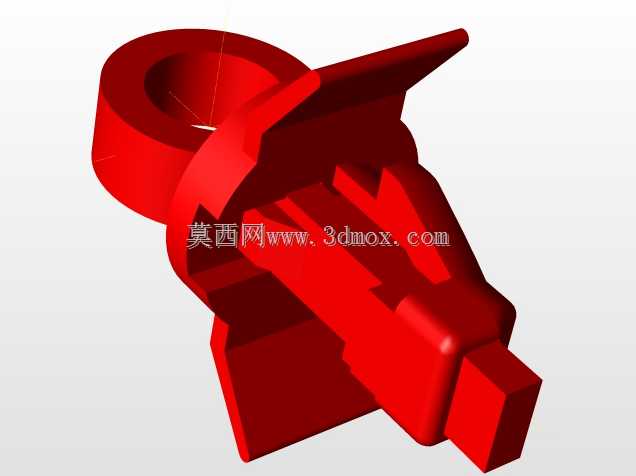

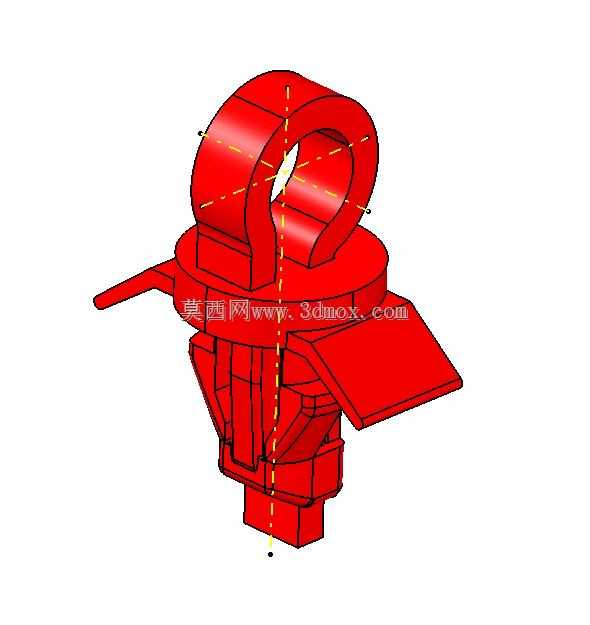

　　在汽车整车线束布置、内饰附件装配的场景里，这类卡入式锁紧卡扣是替代传统螺栓紧固、扎带捆扎的核心快装连接件，主要承担线束与车身钣金孔、轴承安装位之间的快速固定与限位作用，适配总装车间节拍化生产的装配需求，能大幅降低单工位装配耗时，同时避免金属紧固件带来的锈蚀、异响、装配扭矩偏差等问题。从实际使用工况来看，这类卡扣需要适配车身钣金上预设的轴承安装孔位，安装时仅需将下部导向结构对准孔位垂直按压，两侧的弹性翼片在穿过孔位后会自动弹开卡接在钣金背面，上部的环形吊耳结构既可以作为线束的穿绕限位点，也能作为相邻小部件的挂接固定位，中间的锁紧杆结构在卡入到位后会与轴承内圈形成过盈配合，消除卡扣与安装孔之间的装配间隙，

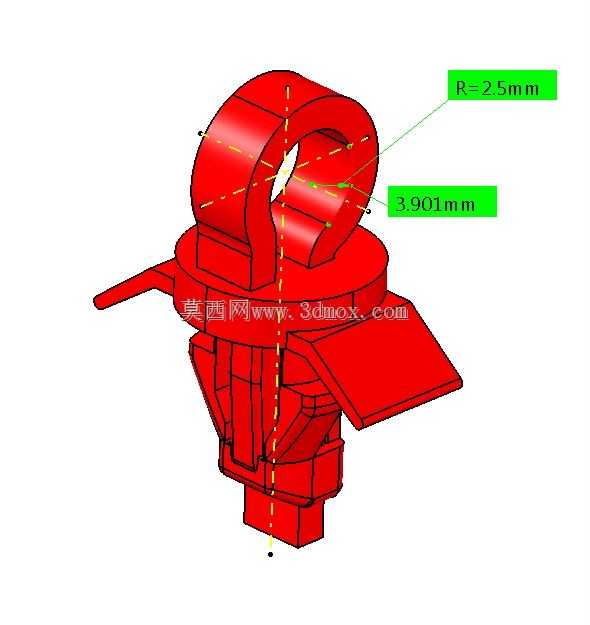

　　避免车辆行驶过程中因振动产生的卡扣松脱、异响问题。设计这类结构时，首先要明确安装边界的尺寸约束：下部卡接段的导向锥度需要控制在15度以内，保证按压装配时的顺滑度，不会出现卡滞、偏斜的问题；两侧弹性翼片的厚度要根据所选POM或者PA66材料的弯曲模量计算，既要保证按压装配时的推力不超过35N，符合一线装配工人的操作施力习惯，又要保证卡接到位后的拉脱力不低于180N，满足整车振动试验、高低温循环试验后的固定可靠性要求。上部的环形吊耳内径需要匹配常用汽车线束的外径规格，同时吊耳与下部卡接基座之间的过渡圆角不能小于R1.2，避免应力集中导致的结构断裂，中间的锁紧杆与轴承配合段的尺寸公差要控制在H7/p6的过盈配合区间，

　　既保证卡入后与轴承内圈无相对窜动，又不会因为过盈量过大导致装配力超标、轴承内圈被撑裂。从结构细节来看，卡扣两侧向外延伸的翼片除了卡接限位的作用，还承担了装配到位的触感反馈功能，当翼片完全弹开贴合钣金背面时，会发出清晰的“咔嗒”反馈声，装配工人不需要额外检查就能确认安装到位，适配总装线的防错要求。下部的多段筋条结构一方面是增强卡扣整体的结构强度，避免长时间受力产生蠕变变形，另一方面筋条之间的间隙可以容纳装配时带入的少量灰尘、漆渣，不会因为孔位内的杂物导致卡接不到位。这类卡扣的外形完全规避了尖锐棱角，所有外露边都做了R0.5以上的圆角处理，避免装配过程中划伤工人手部，也不会磨损穿绕在吊耳内的线束绝缘层，适配汽车行业的零部件安全规范。

　　在实际选型匹配时，需要先确认车身安装孔的孔径、钣金厚度参数，再对应选择卡扣的卡接段尺寸：如果钣金厚度在0.8-1.5mm区间，翼片的卡接台阶高度要比钣金厚度大0.2mm，保证卡接后的预紧力；如果安装孔是翻边孔结构，还要调整导向段的长度，避免卡扣插入过深导致上部吊耳与钣金面间隙过大，产生线束晃动的问题。另外，上部环形结构的承重能力需要经过校核，当吊耳挂接小重量附件时，环形结构的最大变形量不能超过0.3mm，避免长期受力导致环体开裂。这类结构的建模过程中，需要重点关注弹性翼片的拔模角度，一般控制在1度左右，既满足注塑生产的脱模要求，又不会影响翼片的弹性变形量；所有壁厚要尽量保持均匀，主体壁厚控制在2mm左右，局部加强筋的厚度不超过主体壁厚的0.6倍，避免注塑过程中产生缩痕、气泡等缺陷，影响零件的结构强度。在整车实际应用中，这类卡扣除了固定线束，还可以用于内饰板的辅助定位、管路的快速固定，相比传统的紧固件，不需要配套工具就能完成装配，后期维修拆卸时只需要按压两侧的弹性翼片就能将卡扣从孔位中推出，可重复拆装3次以上仍能保持足够的卡接力，大幅降低售后维修的零部件更换成本。
