通讯设备用弯型冲压连接固定支架结构

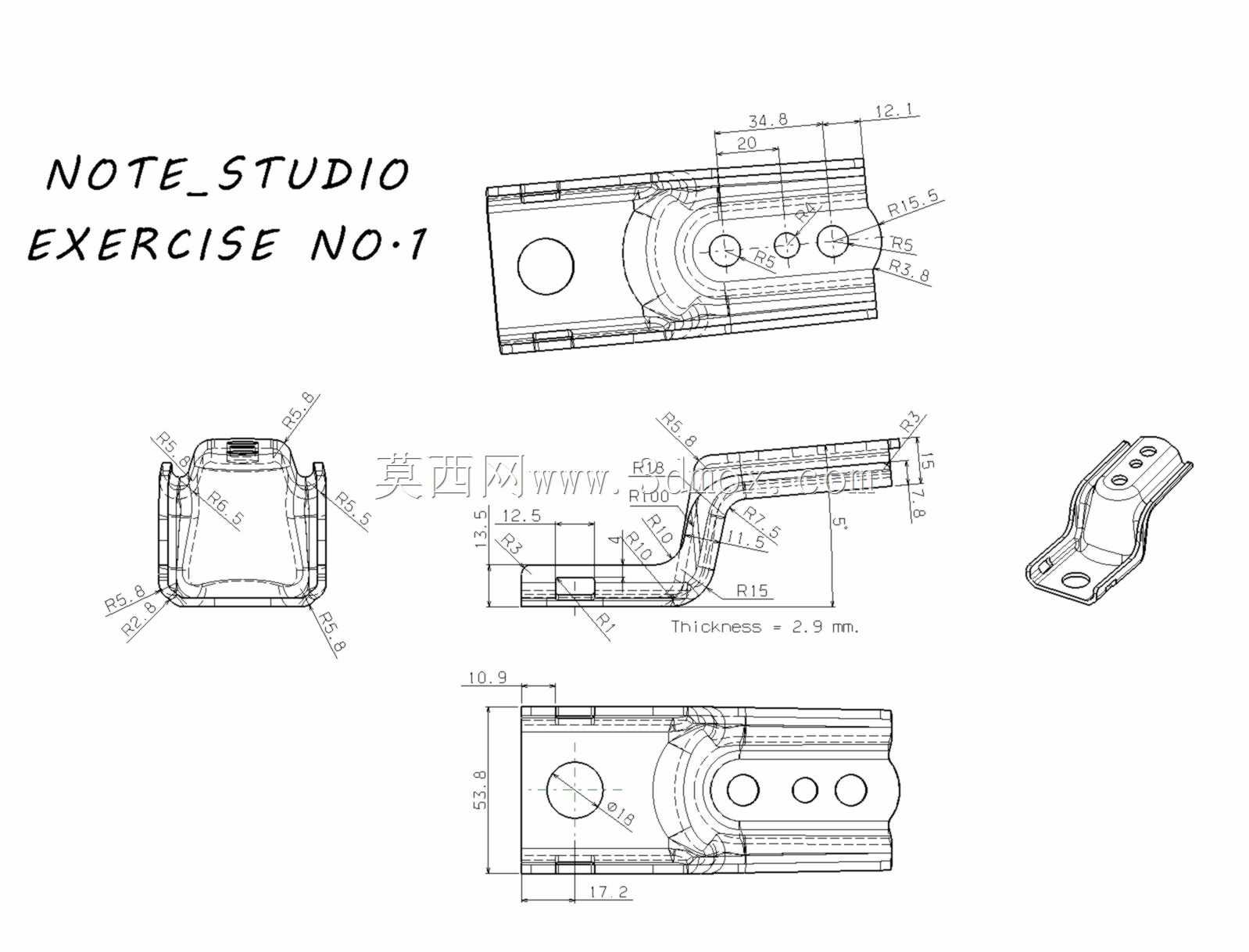

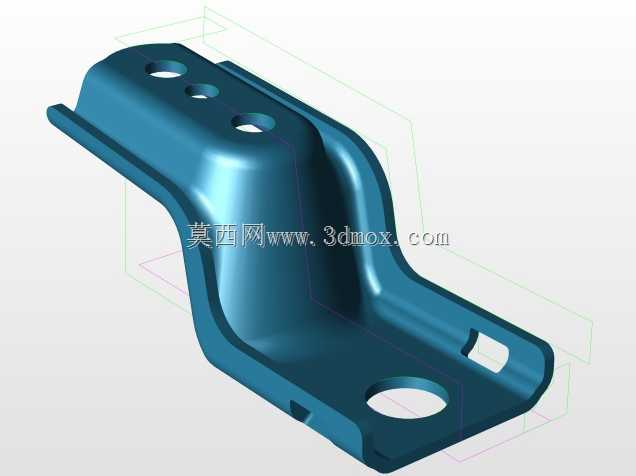

　　这类弯型冲压连接支架，多应用在手持通讯终端、便携通讯测试设备的内部结构中，主要承担内部功能模组与设备外壳之间的连接承载作用，日常工况下需要承受设备组装时的装配应力，以及设备日常使用过程中跌落、振动带来的交变载荷，避免内部模组出现移位、松脱的问题。从结构设计来看，该零件采用等厚钣金冲压折弯成型，整体厚度控制在2.9mm，兼顾了结构强度与零件自重，不会过度增加通讯设备的整体重量，符合便携类通讯产品轻量化的设计要求。零件主体分为平直安装段与弯折承载段两个部分，平直段上设置了三个同轴排布的圆形安装孔，其中靠近弯折根部的孔直径为9.15mm，其余两个小孔用于穿装M3规格的紧固螺丝，可直接与设备内部的PCB板或者金属屏蔽罩进行锁附固定，

　　安装孔的位置公差控制在±0.1mm以内，保证装配时螺丝可以顺利穿入，不会出现孔位错位导致的装配卡顿。弯折段采用了大圆弧过渡设计，折弯内R角为R15，避免折弯处出现应力集中导致的零件断裂问题，同时弯折段末端同样设置了两个安装孔，孔位周边做了局部压型强化，提升孔位周边的结构强度，防止螺丝锁附时出现板面变形。零件的整体外形尺寸控制严格，平直段总长度为34.8mm，宽度方向最大尺寸为17.2mm，弯折段的延伸长度为12.1mm，整体安装占用空间非常紧凑，可以适配通讯设备内部狭小的装配空间，不会与周边的电池、天线等其他模组产生干涉。在细节设计上，零件的所有外露边缘都做了R0.8的圆角处理，避免冲压后的锐边割伤装配人员，

　　也防止锐边划破设备内部的线材绝缘层，造成电路短路的隐患。零件表面采用常规的电镀锌钝化处理，满足通讯设备内部零件的防腐蚀要求，同时不会对内部的射频信号产生屏蔽干扰，适配通讯产品的信号传输需求。从建模逻辑来看，这类零件的三维建模需要先绘制平板状态下的展开轮廓，准确计算折弯扣除值，保证折弯后的成品尺寸与设计要求一致，之后依次完成冲孔、折弯、压型等工序的特征建模，建模过程中需要重点关注折弯处的材料变形情况，避免出现特征重叠或者壁厚不均的问题，同时所有安装孔的位置需要与对应配合件的孔位做同轴度校验，保证虚拟装配时无干涉。在实际生产验证阶段，这类零件需要通过折弯角度测试、螺丝锁附扭力测试、振动跌落测试等多项验证，确保在通讯设备的全生命周期内，支架不会出现变形、断裂、松脱等失效问题，为内部功能模组提供稳定可靠的支撑固定作用。
