车载通讯线路用连接器固定支架结构

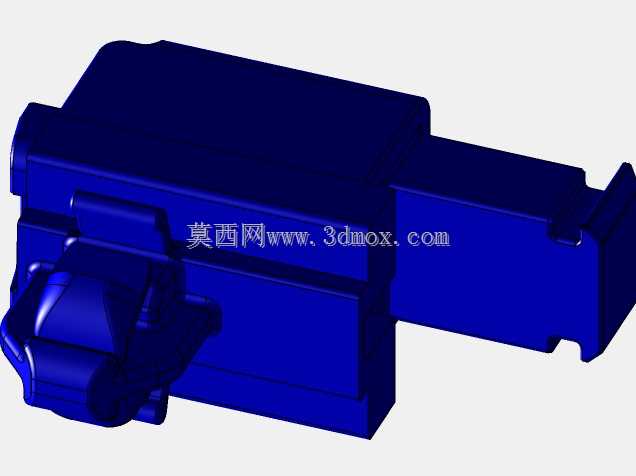

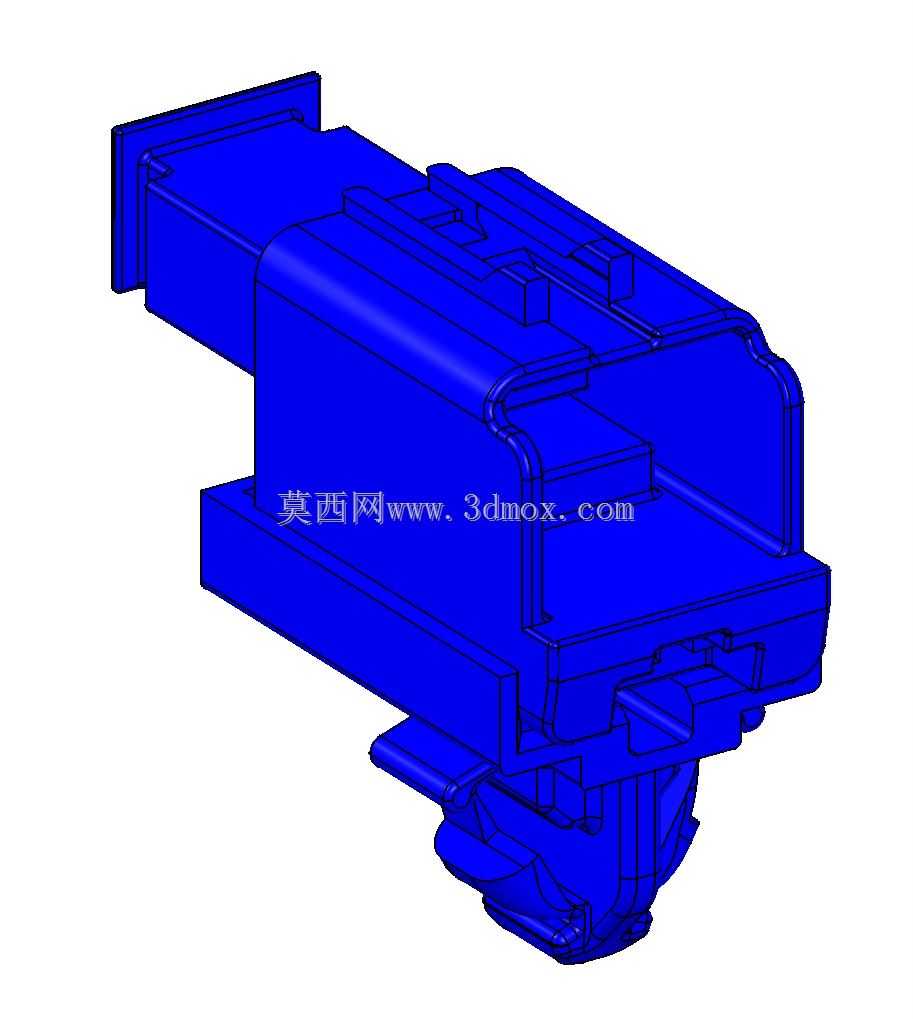

　　在车载通讯线束的布设场景中，这类支架主要承担接插件的定位与线路走向约束作用，区别于常规的线束扎带固定方式，一体式支架能够避免接插件在车辆长期振动工况下出现松脱、移位问题，保障通讯信号传输的稳定性。从结构设计来看，主体采用插接式卡合结构，上部的腔体完全匹配对应规格连接器的外形轮廓，内壁设置的多道限位筋能够在连接器装入后形成过盈配合，不需要额外增加紧固件即可完成接插件的固定，减少装配工序的同时也降低了后期维护的拆卸难度。下部的卡扣结构是整个部件的安装核心，卡扣的弹性臂厚度经过反复校核，既保证安装推入时的阻力处于人工装配可接受的范围，又能在卡入车身对应安装孔后提供足够的拉脱力，应对车辆行驶过程中持续的颠簸振动，不会出现支架脱落的情况。

　　设计过程中需要重点考量安装边界的尺寸匹配，上部腔体的内轮廓尺寸要严格对应连接器的外部尺寸，预留0.1-0.2mm的装配间隙，既避免间隙过大导致连接器在腔体内晃动磨损接插端子，也防止间隙过小造成装配困难甚至连接器外壳被挤压变形。下部卡扣的卡接直径要与车身钣金的预留安装孔完全适配，卡扣底部的定位法兰面要贴合钣金表面，保证支架安装后不会出现倾斜，避免上部的连接器对接时出现角度偏差，影响端子的啮合精度。从实际使用场景出发，这类支架多用于车载娱乐系统、车载通讯模块的线路连接部位，所处的安装空间通常比较紧凑，因此整体外形做了多处倒角处理，既避免安装过程中尖锐棱角划伤线束绝缘层，也能在狭窄空间内推送安装时减少与周边部件的卡滞。

　　支架侧面预留的走线槽能够引导连接器引出的线束按照设定方向排布，避免线束与周边金属部件接触磨损，同时也能让线束排布更加规整，减少后期检修时的线路梳理工作量。结构设计上还充分考虑了注塑成型的工艺要求，所有壁厚保持均匀，避免出现壁厚差异过大导致的注塑缩痕、变形问题，加强筋的设置位置都避开了注塑顶出的受力点，保证成型后部件的尺寸精度。卡扣的弹性臂根部做了圆弧过渡，减少应力集中，提升卡扣的反复拆装寿命，即使在车辆全生命周期内需要多次拆卸检修接插件，卡扣也不会出现断裂失效的情况。在实际装配流程中，操作人员只需要先将连接器卡入支架上部的腔体，听到卡合到位的声响后确认连接器无松动，再对准车身安装孔推入下部卡扣，直到法兰面贴合钣金即可完成安装，

　　整个过程不需要额外工具，大幅提升产线的装配效率。针对车载工况的温度变化特性，支架选用的材料能够适应-40℃到85℃的工作温度范围，不会因为低温脆化或者高温软化导致固定失效，同时材料本身具备一定的耐油、耐老化性能，能够抵御车内少量油污、水汽的侵蚀，保证长期使用的结构稳定性。
