手动式板材压合定位工装结构设计

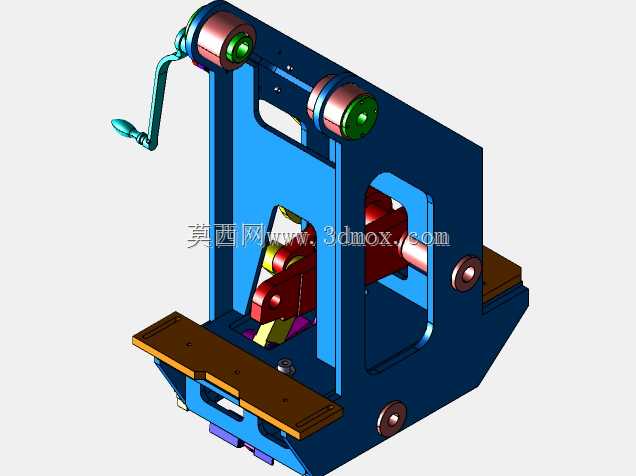

　　在小型五金件、薄型板材的小批量压合作业场景里，这类手动驱动的压合定位结构，往往比气动、液压驱动的设备更适配零散加工、现场调试的作业需求——不需要外接动力源，也不用布设气路管线，单人即可完成操作，在机加工工位的辅助装夹、样品试制环节的临时压装场景中，这类结构的适配性极强。从结构布局来看，整体采用立式开式框架设计，主体承载结构为两侧带加强筋的立式支撑板，底部通过一体化的安装底板预留了与工作台面连接的固定孔位，安装时可通过T型螺栓直接固定在标准钳工台或者专用工装台面上，底板的安装孔位间距适配常规100-200mm间距的工作台T型槽，不需要额外加工转接板就能完成固定。驱动端采用侧置摇臂结构，摇臂通过转轴与框架上部的传动辊组连接，转动摇臂时，

　　上部的两组传动辊同步带动中间的压合执行件做垂直方向的进给运动，摇臂的握持端做了圆弧包胶处理，操作时的握持摩擦力足够，不会出现施力打滑的问题，摇臂的转动行程做了机械限位，避免过度进给导致压合件过载损坏。压合执行端采用了分体式的夹块结构，夹块与传动件之间通过销轴连接，具备小范围的角度自适应能力，当待压合的板材表面存在微小平面度误差时，夹块可以自动贴合板材表面，不会出现局部压应力集中导致的板材变形问题；夹块的工作面做了防滑网纹处理，压合过程中板材不会出现侧向滑移，保证压合定位的精度。下部的承载平台采用两块平行设置的耐磨钢板作为支撑面，钢板表面做了淬火处理，硬度达到HRC45以上，长期承受压合载荷也不会出现凹陷变形，

　　两块支撑板之间预留了排屑间隙，压合过程中产生的金属碎屑、加工余料可以直接从间隙掉落，不会堆积在支撑面上影响后续工件的放置精度。框架上部的两组传动辊采用铜套作为转动支撑，铜套自带储油槽，日常维护时只需要定期加注少量润滑脂就能保证转动顺畅，不需要频繁更换轴承，维护成本极低；传动辊的端盖采用不同颜色做了区分，方便操作人员快速识别传动端与固定端，日常点检时可以快速判断部件是否存在松动错位。整个结构的外形尺寸控制在小型工装的适配范围内，整体高度不超过400mm，宽度不超过300mm，占用工作台面的空间很小，即使在狭小的试制工位也能放置使用；压合作业的开口高度可以通过调整上部传动辊的初始位置进行适配，最大可以容纳厚度80mm以内的工件，

　　覆盖了绝大多数小型板材、五金件的压合作业需求。从设计思路来看，整个结构优先考虑了手动操作的施力合理性，摇臂的转动半径经过优化，操作人员施加100N左右的握持力时，压合端就能产生超过1000N的压合力，足够满足薄型板材压合、小零件铆接定位的作业需求，不需要操作人员施加过大的力量就能完成作业，长时间操作也不容易产生疲劳。结构的所有连接部位都采用了标准件连接，没有焊接固定的部件，后期如果某个零件出现磨损，只需要拆卸对应的螺栓就能更换备件，不需要整体报废工装；所有的运动部件都做了安全间隙设计，摇臂转动时不会与框架主体产生磕碰，压合端下行时也不会出现夹手的风险，操作时的安全冗余足够。在实际使用场景中，这类工装除了用于板材压合之外，还可以通过更换不同的压合夹块，适配小型零件的压装、折弯定位、粘接压紧等多种作业需求，不需要对主体框架做改动就能快速切换作业功能，通用性较强。框架的立式结构设计让操作人员的作业视线完全不受遮挡，放置工件、调整位置时可以直接观察到工件的定位基准，能够快速完成工件的对位，减少辅助作业时间。
