双安装耳卧式铰接支撑座结构设计

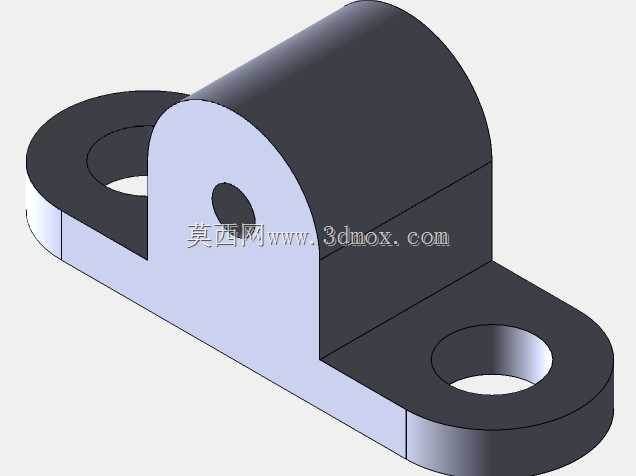

　　该铰接支撑座属于机械传动系统中常见的铰接承载构件，主要应用于各类需要实现转动副连接的设备场景，比如轻工输送线的摆臂铰接部位、小型自动化设备的连杆支撑点位、工装夹具的翻转连接结构，也可作为教学实训中典型的机加类零件建模与加工案例使用。从结构功能来看，该零件核心作用是为铰接轴提供稳定的安装基准，同时通过底部两个带通孔的安装耳实现与设备机架的刚性固定，上部半开放的圆柱容腔用于容纳铰接轴套或者销轴，侧面的径向小孔可用于安装紧定螺钉，对穿入的销轴进行周向或者轴向限位，避免销轴在工作过程中出现窜动、脱出的问题。设计过程中优先考虑了受力传递路径的合理性，底部两个安装耳向外延伸，增大了支撑跨距，

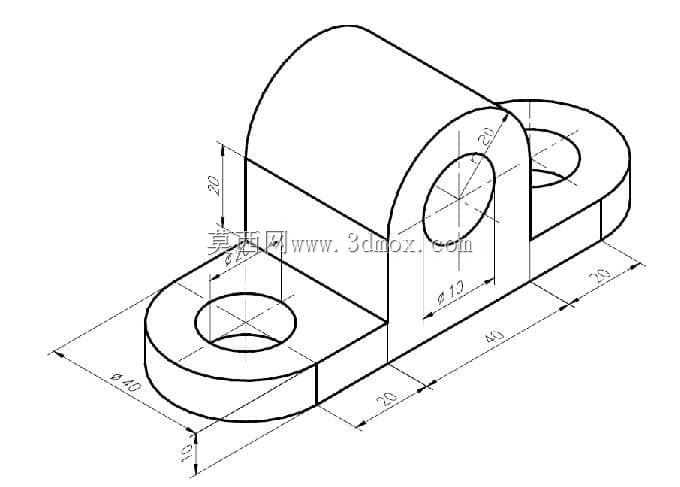

　　能够有效降低铰接部位受径向载荷时对安装螺栓产生的倾覆力矩，安装耳上的通孔为沉孔设计，可容纳内六角圆柱头螺栓的头部，保证安装完成后螺栓头部不突出安装面，避免与周边运动部件产生干涉。上部的铰接容腔与底部安装平面之间通过圆弧过渡结构连接，既减少了直角部位的应力集中，提升零件的抗疲劳强度，也能降低机加工过程中应力集中导致的零件变形风险。从安装边界来看，两个安装耳的中心距是安装定位的核心尺寸，设计时需要匹配设备机架上预设的安装孔位间距，安装耳的厚度决定了螺栓连接的承压面面积，需要根据额定承载的径向载荷计算螺栓规格与安装耳厚度的匹配关系，避免承压面压强过大导致零件表面压溃。上部铰接孔的轴线与底部安装面的平行度是关键形位公差，

　　设计建模时需要严格控制该公差要求，否则会导致铰接轴安装后出现卡滞、转动不畅的问题，侧面紧定螺钉孔的轴线需要与铰接孔轴线垂直相交，保证紧定螺钉能够准确顶在销轴的定位槽或者外圆面上，实现可靠的限位。零件的整体外形采用卧式布局，相比立式铰接座重心更低，安装后稳定性更好，适合用在安装空间高度受限、但水平方向有足够布置空间的设备部位。建模过程中采用了实体拉伸与切除结合的方式构建基础轮廓，对过渡圆角、沉孔、径向小孔等细节特征单独做了特征处理，所有机加工面的拔模斜度设置为0，符合金属切削加工的零件设计要求，非加工面的圆角统一按照工艺要求设置了合理的R值，兼顾铸造或者锻造毛坯的工艺性与后续机加工的余量合理性。在实际选型使用时，

　　需要根据铰接部位的最大径向载荷、销轴的转动角速度、工作环境的腐蚀等级等参数，匹配对应的零件材质与表面处理方式，比如常规工况下可采用45号钢调质处理，有腐蚀环境的场景可采用304不锈钢加工，铰接容腔内部可根据耐磨需求镶嵌铜套或者自润滑轴套，提升铰接部位的使用寿命，降低日常维护的频次。
