摩托车液压离合手把开关总成结构设计

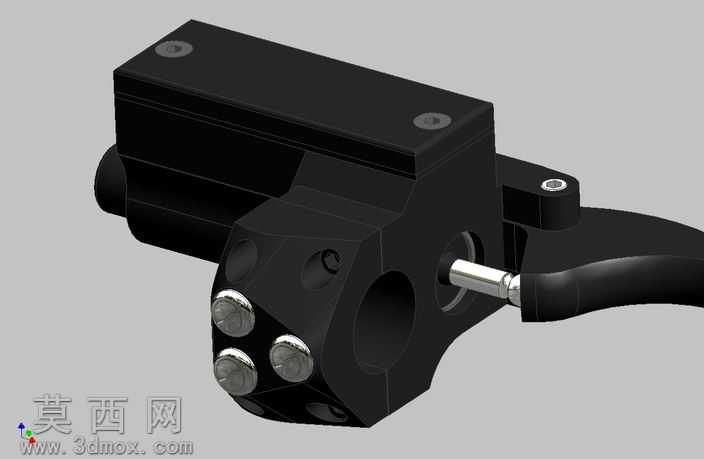

本作品为摩托车手把操控端的液压离合开关总成三维建模设计，建模阶段首先基于实车装配尺寸完成基准定位，以车把安装孔位为核心装配基准，先构建主体安装基座的实体结构，基座采用一体化压铸成型的结构逻辑，预留出液压油路的内置通道、手柄铰接位、调节螺栓安装孔等关键结构位，所有孔位的同轴度、安装面的平面度均按照机械加工公差要求做参数化约束，确保后续装配无干涉。手柄部分采用符合人体工学的弧形曲面建模，通过多段样条曲线拟合出握持区的贴合弧度，表面做细微的防滑纹理凹凸处理，既还原实车的握持触感，也在渲染阶段提升材质的真实质感。铰接销轴部分做单独的零件建模，明确轴身与基座、手柄的配合公差，还原销轴端部的限位卡簧槽结构。基座前端的调节螺栓组做细节还原，三个调节螺栓分别对应离合行程微调、液压压力预紧、安装间隙补偿的功能，每个螺栓的头部滚花、螺纹段牙型都做精细化建模，还原真实紧固件的结构特征。材质渲染阶段，主体基座采用哑光磨砂黑色金属材质，模拟铸铝喷塑的表面质感，调整材质的粗糙度、金属度参数还原细微的颗粒感；手柄部分采用哑光橡胶包覆金属内芯的复合材质，边缘做轻微的倒角高光处理，模拟橡胶材质的柔和反光；金属销轴、调节螺栓采用亮面镀铬金属材质，与哑光基座形成质感对比，提升整体模型的层次表现。建模过程中严格遵循实车的装配逻辑，所有活动部件的运动行程都做参数化约束，手柄的按压角度、调节螺栓的旋进行程都符合真实产品的活动范围，整体结构完整还原了液压离合手把开关的功能实现逻辑，既可以作为产品外观展示的渲染素材，也可用于后续的结构优化、装配模拟、工程出图等环节，模型的各零件可单独拆分编辑，方便后续根据不同车型的适配需求做尺寸调整与结构修改。
