双轴可调式太阳能跟踪支撑连接装置

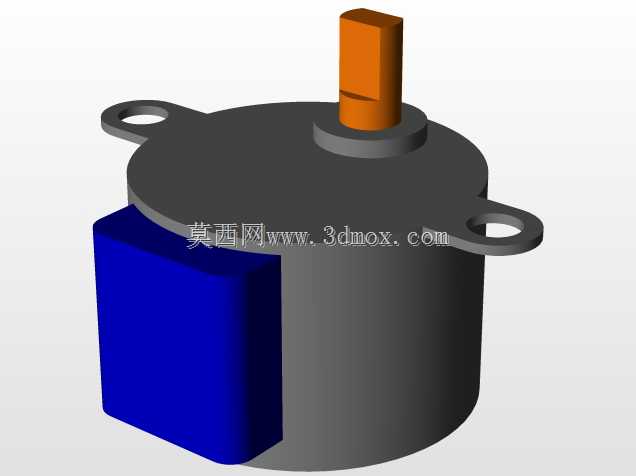

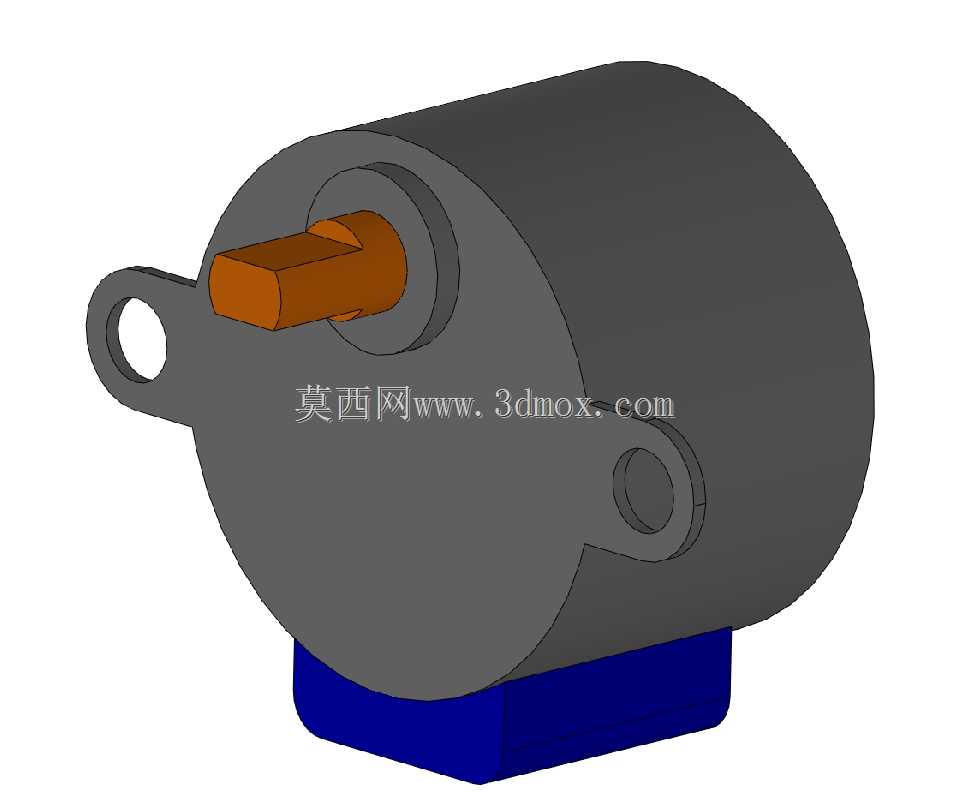

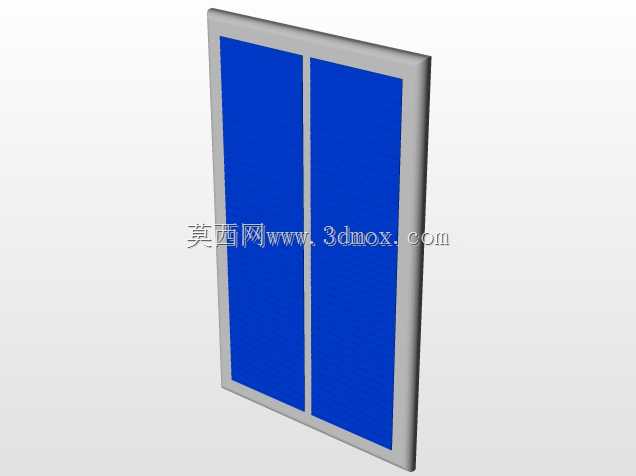

　　这套支撑连接结构主要面向小型离网光伏供电场景设计，可适配单块小功率光伏板、聚光太阳能集热模块的安装需求，常见应用场景包括户外分布式监测点位供电、偏远区域小型通讯中继站光伏配套、户用微型太阳能发电系统的角度调节环节，区别于大型光伏电站的大面积联动跟踪支架，该结构采用单点位独立承载设计，单组结构即可完成单块光伏受光面的角度调整，无需多组支架联动布设，安装灵活度更高，适配零散点位的光伏布设需求。从实际功能来看，该结构可实现两个维度的角度调整，垂直方向的铰接转轴可带动受光面板完成俯仰角度调节，适配不同季节太阳高度角的变化，水平方向的旋转连接座可带动整个前端承载结构完成方位角调整，适配一天内太阳方位的移动轨迹，

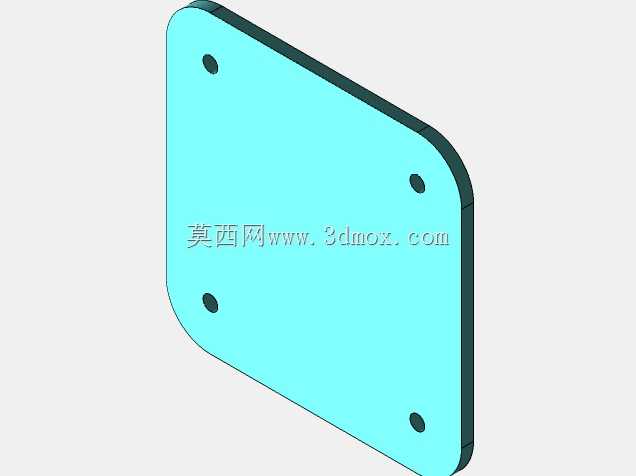

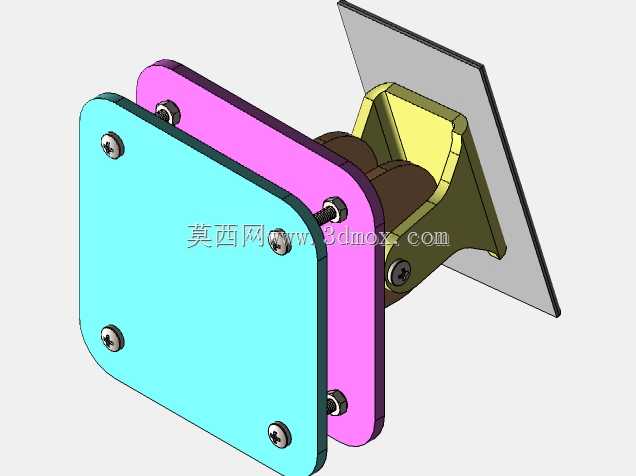

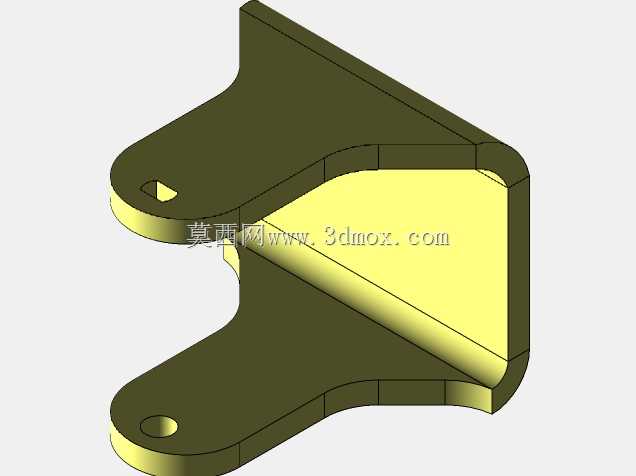

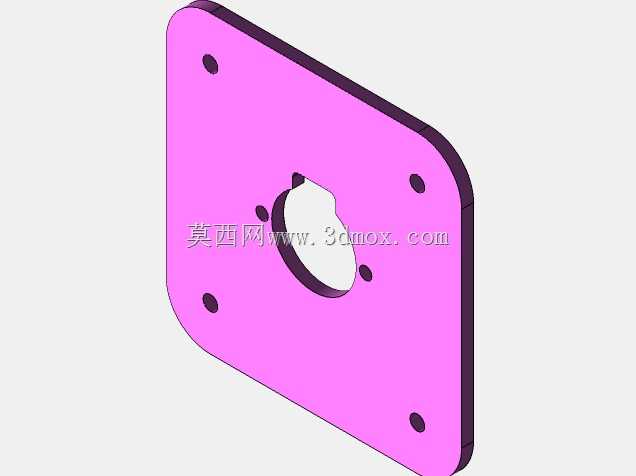

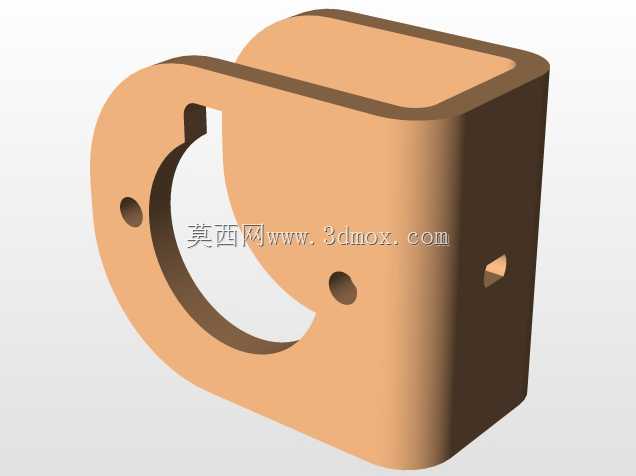

　　两个维度的调节配合可让受光面始终保持与太阳入射光线垂直的状态，相比固定角度安装的光伏支架，可有效提升光伏板的受光时长与光能接收效率，降低小型离网系统的储能配置压力。结构设计层面，前端承载部分采用双层叠板的锁紧结构，两层板材通过周向均匀布置的紧固件连接，可将光伏板的安装背板牢牢夹持在两层板材之间，无需在光伏板边框额外打孔，避免破坏光伏组件的密封结构，适配不同厚度的常规小尺寸光伏板安装；中间的铰接连接段采用带阻尼的转轴结构，调整到对应角度后可通过紧固件锁死，不会出现受外力影响自行偏移的问题，铰接部位的支撑座采用弯折成型的加强结构，在控制整体重量的前提下提升了连接部位的抗扭、抗弯折能力，可抵御户外常规风力带来的载荷冲击；

　　后端的安装底板为平板式结构，可通过膨胀螺栓固定在水泥基座、金属安装架或者建筑外墙面上，安装底板与铰接支撑座之间设置有旋转定位结构，方位角调整到位后可通过周边的定位销或者紧固件完成锁止，避免大风天气下结构出现方位偏转。安装边界方面，整体结构的横向安装占用空间较小，双层夹持板的尺寸刚好覆盖常规小功率光伏板的背部安装区域，不会超出光伏板边缘造成额外的空间占用，铰接部位的转动半径经过核算，在俯仰角度0到75度的调节范围内，光伏板边缘不会与后端安装基座产生结构干涉，方位角可实现正负120度的调节范围，覆盖太阳从日出到日落的全部方位区间，安装时后端基座需要预留至少与夹持板等宽的安装平面，

　　基座平面的平面度误差控制在1mm以内即可保证安装后结构的转动顺畅度，紧固件采用标准不锈钢内六角螺丝，日常维护时仅需定期检查铰接部位的锁紧力、清理转轴缝隙的积尘即可，无需复杂的保养操作。结构的受力路径设计清晰，光伏板承受的风载荷、自重载荷通过双层夹持板均匀传递到中间铰接转轴，再通过铰接支撑座传递到后端安装底板，最终分散到安装基座上，每个连接节点的载荷都经过均匀分配，不会出现局部应力集中的问题，适合在户外长期露天使用，零部件多采用常规标准件与板材弯折件，加工难度低，制造成本可控，适合小批量生产应用。
