汽车直列四缸发动机曲轴结构设计

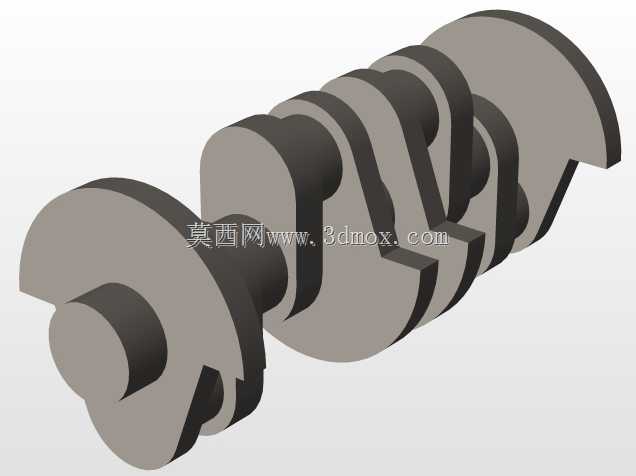

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款适配直列四缸机型的曲轴，在结构设计上完全匹配四缸机1-3-4-2的标准点火顺序对应的做功间隔，四个曲柄销按照180度相位角对称排布，能在180度的曲轴转角区间内完成一个气缸的做功循环，让整机输出扭矩的波动幅度控制在合理区间，降低运转过程中的整机振动水平。从实际装车的应用场景来看，这类曲轴主要适配排量在1.3L到2.0L区间的民用乘用车自然吸气或小排量涡轮增压发动机，覆盖日常家用代步、城郊通勤等多数常规使用工况，也可作为小型固定式发电机组、农用机械动力单元的核心传动部件使用。

　　设计过程中首先要平衡的是曲柄臂的配重与整体转动惯量的匹配关系，每个曲柄臂侧面集成的平衡块，是按照对应缸径活塞、连杆组件的往复运动质量换算后设计的配重轮廓，能抵消活塞上下止点换向时产生的一阶往复惯性力，减少曲轴运转时对主轴承座的冲击载荷。主轴颈与曲柄销的过渡位置采用了大圆角沉切结构，避免轴径变化位置出现应力集中，在交变载荷长期作用下产生疲劳裂纹，这个圆角的曲率参数是结合轴颈直径、额定工况下的最大爆发压力反复校核确定的，既不会因为圆角过大影响轴瓦的有效承载宽度，也不会因为圆角过小导致应力集中系数超标。

　　从安装边界来看，这款曲轴的主轴颈直径按照常规四缸机的主轴承座安装尺寸设计，五个主轴颈的同轴度公差控制在0.02mm以内，装配时主轴承盖按照规定扭矩拧紧后，曲轴的转动阻力矩符合量产机型的装配要求，不会出现卡滞或间隙过大的问题。曲柄销的直径匹配常规的剖分式连杆大端轴承尺寸，连杆装配后在曲柄销上的轴向窜动量控制在0.1mm到0.3mm的合理区间，保证热机状态下零件膨胀后仍有足够的活动间隙，不会出现抱轴故障。曲轴前端的轴段预留了正时齿轮、皮带轮、扭转减振器的安装键槽与定位端面，后端的法兰结构匹配飞轮与曲轴后油封的安装尺寸，油封配合面的表面粗糙度达到Ra0.8以下，能保证长期运转时的密封可靠性，避免机油渗漏。

　　在功能特性上，这款曲轴的润滑油道采用斜向交叉钻孔设计，主油道从主轴颈表面通入，沿着曲柄臂内部的斜孔连通到对应的曲柄销表面，发动机运转时机油泵输送的压力机油可以通过内部油道直接到达连杆轴承的摩擦表面，形成稳定的压力润滑油膜，降低轴瓦与轴颈之间的摩擦磨损。油道孔的边缘都做了倒角去毛刺处理，避免金属碎屑残留堵塞油道，造成润滑失效。曲轴的轴向定位设置在第三道主轴承位置，采用两片半圆形的止推片限制曲轴的轴向窜动，保证离合器分离、齿轮啮合时曲轴不会出现过大的轴向位移，避免配气正时、点火正时出现偏差。

　　实际建模过程中，曲柄臂的轮廓是按照等强度原则设计的，在保证足够抗弯、抗扭强度的前提下，尽可能去除非承载区域的材料，降低曲轴自身的旋转质量，减少发动机运转时的惯性损耗，提升油门响应速度。所有的机加工面都预留了合理的加工余量，符合铸造毛坯后机加工的工艺要求，不会出现加工余量不足导致毛坯报废的问题。曲轴两端的中心孔是加工过程中的工艺定位基准，设计时保证中心孔的锥度与顶尖匹配，让整个机加工过程的定位基准统一，保证各轴颈的圆柱度、同轴度等形位公差符合量产要求。
