多自由度夹取式机械臂结构设计方案

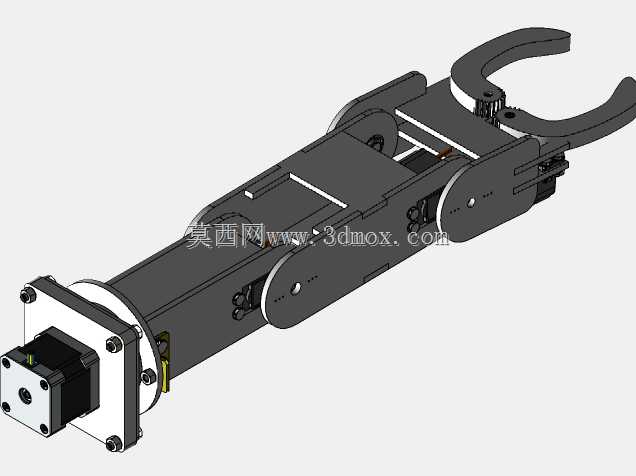

　　该夹取式机械臂结构主要面向轻载物料搬运、教学实训演示、小型工位上下料场景设计，整体采用关节式串联布局，可在有限安装空间内实现多维度的姿态调整，适配桌面级作业的空间需求。从安装边界来看，底部采用方形法兰式安装座，安装孔位沿底座边缘对称分布，可直接固定在厚度不小于10mm的工作台台面或专用支架上，底座整体占地尺寸控制在200mm×200mm范围内，安装后整机垂直方向最大伸展高度不超过450mm，水平方向最大作业半径可达380mm，不会占用过多工位空间，适合在紧凑型生产线、教学实验室、创客工作坊等场景部署。夹爪部分采用平行开闭式的弧形钳口结构，钳口内侧预留了防滑纹理安装位，可根据夹持对象的材质更换橡胶垫、硅胶垫等防滑附件，

　　最大开合行程可达80mm，单爪夹持力可通过关节处的预紧结构进行调节，能够稳定夹持外形规则或带有一定弧度的工件，夹持重量上限为2kg，可覆盖小型塑料件、纸质包装件、轻质五金件等常见轻载物料的搬运需求。关节设计上，整机共设置四个转动自由度，底座处设置腰转关节，可实现360度水平方向回转，大臂与底座连接处设置俯仰关节，可实现0到120度的俯仰角度调整，小臂与大臂连接处设置第二处俯仰关节，调整范围为0到150度，夹爪与小臂连接处设置回转关节，可实现夹爪自身360度的姿态调整，所有关节处均采用铰接式连接结构，搭配阻尼垫片调整转动阻尼，既可以保证手动调整姿态时的顺畅度，也能在调整完成后保持姿态稳定，不会出现自行滑落的问题。结构选材上，

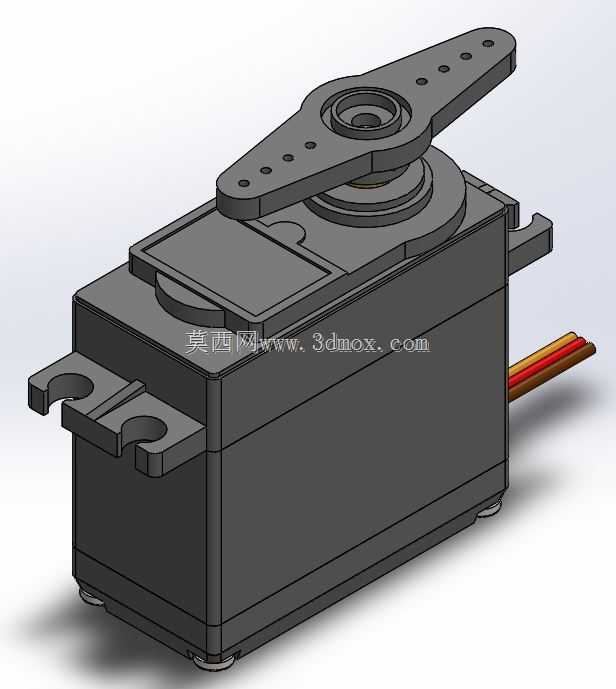

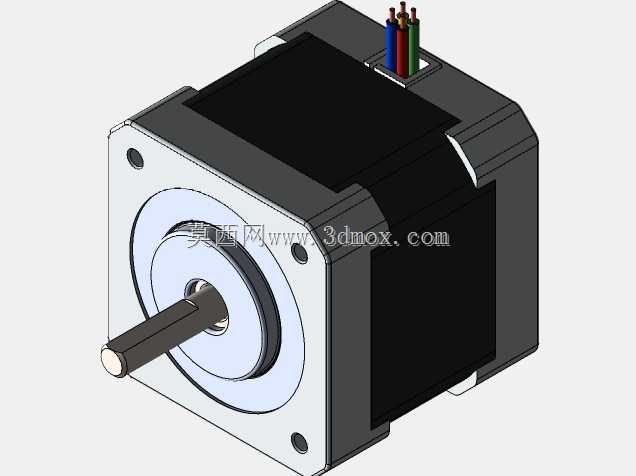

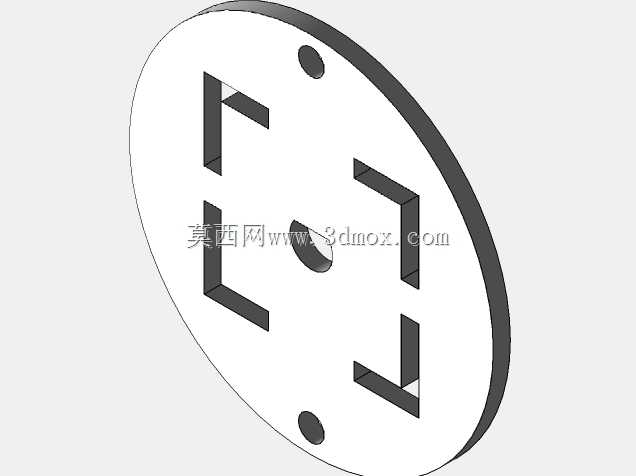

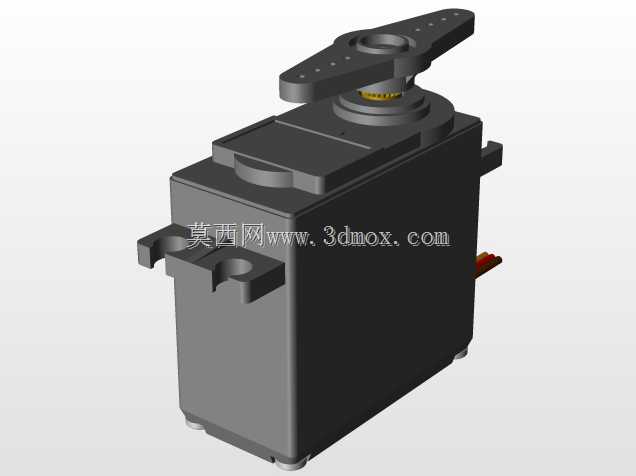

　　主体支撑结构采用层压板材切割拼装的工艺方案，所有板材零件均采用平面切割加工即可完成，不需要复杂的曲面加工工序，零件之间通过螺栓、铜套等标准紧固件连接，装配难度低，普通技术人员参照装配示意图即可在短时间内完成整机组装，后期维护时仅需更换磨损的铰接铜套或紧固件即可，维护成本较低。传动部分预留了舵机、小型直流电机的安装位，用户可根据自身的控制需求加装动力元件，将手动调整的结构升级为电控自动化作业的机械臂，不需要对主体结构进行大规模修改，结构拓展性较强。在实际应用中，该结构可作为教学实训载体，用于讲解串联机械臂的运动学原理、关节结构设计、自由度配置等相关知识，也可加装简单的控制模块后用于小型流水线的工件分拣、工位间物料转运等作业，

　　针对不同的作业场景，仅需更换对应形状的夹爪钳口，即可适配不同外形工件的夹持需求，比如更换平口钳口可夹持方形工件，更换尖嘴钳口可夹持细小零件。设计过程中充分考虑了运动干涉问题，所有关节的转动范围均做了机械限位，避免大臂、小臂在转动过程中与底座或相邻结构发生碰撞，各运动部件之间预留了不小于2mm的安全间隙，即使在加装动力元件实现自动运行的状态下，也不会出现结构卡滞、零件摩擦的问题。走线方面，大臂与小臂的侧面均预留了走线槽位，加装电控元件时，线路可沿臂体内部或侧面的槽位布置，不会外露在臂体外部影响运动，也避免了运动过程中线路被拉扯损坏的风险。整体结构没有采用复杂的一体化铸造或注塑零件，所有结构件均为易加工的平板类零件，加工门槛低，小批量制作时不需要开模，可有效降低制作成本，适合个人爱好者、教学机构、小型设备厂商快速制作验证。
