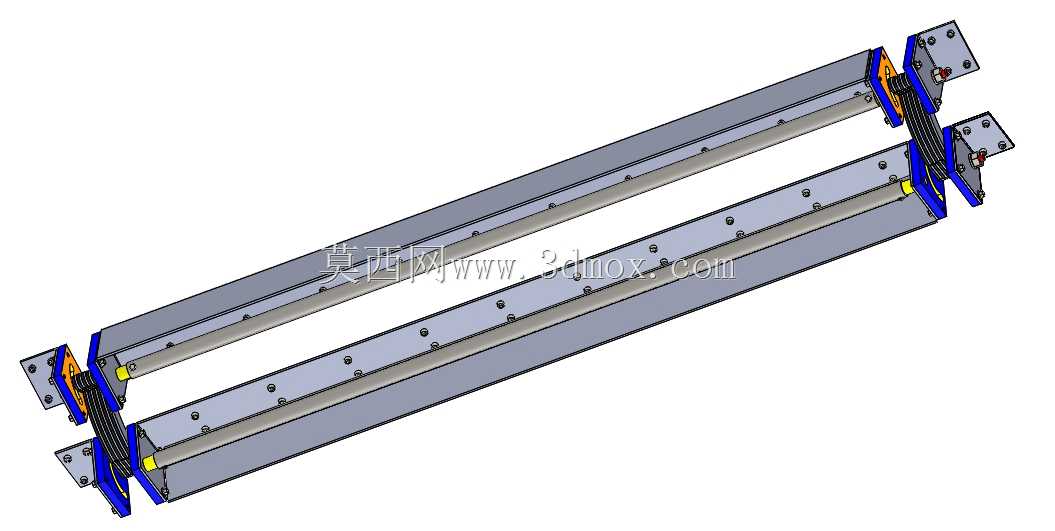

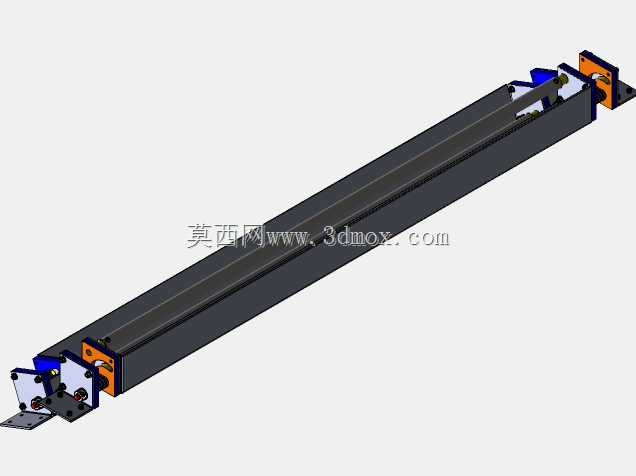

带阶梯连杆的长行程隐形铰链结构

　　在大尺寸柜体、重型设备检修门、特种舱门的开合结构设计中，常规短行程隐形铰链往往无法满足大开启角度、隐藏式安装的需求，尤其是当门板长度超过一米、需要完全开启后不占用侧边操作空间的场景下，普通合页外露影响外观、普通暗铰链行程不足的问题会直接凸显，这款带连杆的长隐形铰链正是针对这类工程场景开发的结构方案。从实际使用场景来看，这类长行程隐形铰链常应用在大型电气柜的侧装检修门、工业设备的全隐式防护门、定制家具的超长暗装柜门，以及部分需要门板开启后与柜体侧面完全齐平、不突出干涉周边设备布局的特种安装场景，相比普通外露合页，它能完全隐藏在门板与柜体的安装缝隙内，关闭状态下外部无任何外露构件，既满足外观整洁的需求，也能避免外露铰链积灰、

　　被外物磕碰损坏的问题。这款铰链的核心功能特性在于采用单种阶梯连杆作为传动构件，没有混用多种规格的连杆零件，在生产加工环节可以减少零件开模种类，降低加工与装配的复杂度，同时整套连杆传动结构可以根据总长度需求调整连杆的排布数量，基准总长度适配1200mm的长门板安装，当实际应用场景的门板长度有变化时，不需要重新设计整套铰链的基体结构，只需要对应增减连杆单元的数量，就能适配不同长度的门板安装需求，大幅提升了结构的通用适配性。从设计思路层面来看，整套结构采用对称式的双端固定基座，两端的安装座分别对应固定在柜体与门板的内侧安装位，连杆组采用多节铰接的排布方式，在门板关闭状态下，所有连杆完全收折在门板与柜体之间的预留安装槽内，

　　不会突出门板或柜体的安装平面；当门板开启时，连杆组沿着预设的铰接轨迹逐步展开，带动门板完成平移加翻转的复合动作，最终让门板开启后贴合在柜体的侧面外侧，整个开合过程中连杆运动轨迹无卡顿，各铰接点的受力均匀分布，不会出现普通暗铰链在长门板应用中容易出现的下垂、卡滞问题。在外形尺寸与安装边界方面，整套铰链的主体为长条形结构，截面尺寸适配常规18-25mm厚度门板的暗装开槽需求，不需要在门板或柜体上开挖过深的安装槽，两端的固定基座采用多螺栓孔位设计，安装时可以通过螺栓直接固定在预先加工好的安装平面上，基座上的定位凸台可以在装配时快速定位，减少安装调试的对齐时间；需要注意的是，安装时需要在门板与柜体的对应位置预留足够的连杆收折空间，

　　收折状态下连杆组的整体厚度不超过安装槽的预留深度，避免关闭门板时出现干涉，同时在多连杆排布的位置，需要保证各铰接销轴的同轴度误差在可控范围内，避免因装配误差导致连杆运动时出现别劲、磨损加剧的问题。从结构可靠性角度来看，单种阶梯连杆的设计让每个连杆单元的受力状态一致，在承受门板重量时，载荷可以均匀分散到每一节连杆与铰接点上，相比采用不同规格连杆的结构，不会出现某一节连杆应力集中导致提前失效的问题，同时连杆与基座的铰接位置采用耐磨衬套设计，长期反复开合过程中可以减少铰接部位的磨损量，提升整套铰链的使用寿命。在实际选型应用时，针对不同重量的门板，可以在调整连杆数量的同时，对应调整铰接销轴的直径与连杆的板材厚度，不需要改动整体的传动轨迹逻辑，这种模块化的设计思路也让这套结构可以快速衍生出适配不同载荷等级的系列化产品，覆盖从轻质装饰门板到重型金属防护门的多种安装需求。
