五枢轴长尺寸开关门隐藏式铰链结构

　　这款五枢轴铰链结构，主要面向大尺寸舱门、重型防护门的开合连接需求，在工业设备防护舱、大型电气柜、特种装备舱门、定制化隔断门等场景中，这类长行程多枢轴铰链的应用十分广泛。不同于常规短臂合页仅能实现单轴定半径转动，五组枢轴的联动设计，能够让门体在开合过程中完成多段复合位移，避免门体边缘与门框、侧边密封结构发生剐蹭，尤其适配带有唇边密封、台阶式止口的门框结构，开关全程门体与安装面的间隙可以保持均匀一致，不会出现常规铰链开门时门边挤压密封条、关门时密封压合不均的问题。

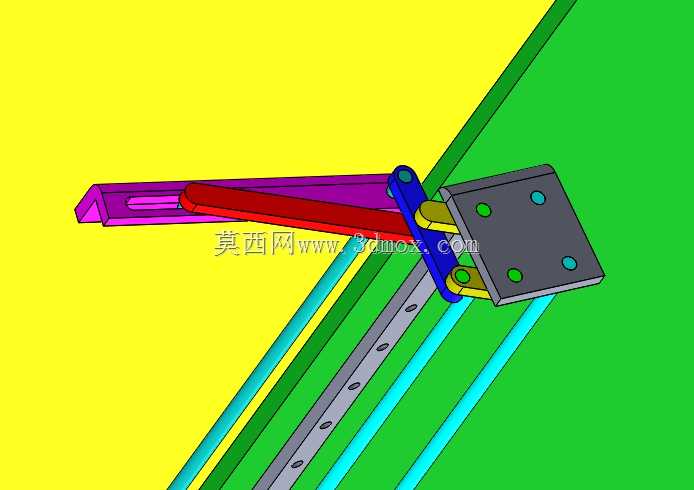

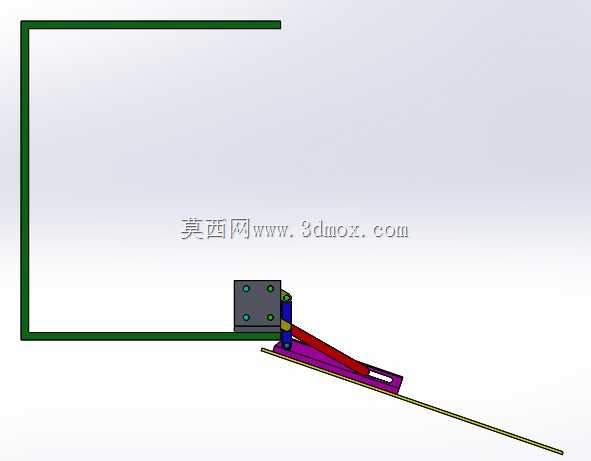

　　从结构设计逻辑来看，五枢轴的排布是经过运动轨迹反复校核的，每一组枢轴对应一段连杆的转动约束，多连杆联动形成的运动包络，能够让门体在开启初始阶段先产生小幅的外移位移，再绕复合转动中心完成大角度翻转，这种轨迹特性刚好解决了厚门体、带外包边门体的开合干涉问题——很多重型设备的舱门因为要做隔音、隔热填充，门体厚度往往超过80mm，常规单轴合页安装后，开门时门体内侧边会直接顶住门框止口，最大开启角度甚至不足90度，而这款多枢轴结构通过预设的连杆运动轨迹，能让门体顺利避开止口遮挡，实现120度以上的顺畅开启，完全满足设备检修、物料进出的开门角度需求。

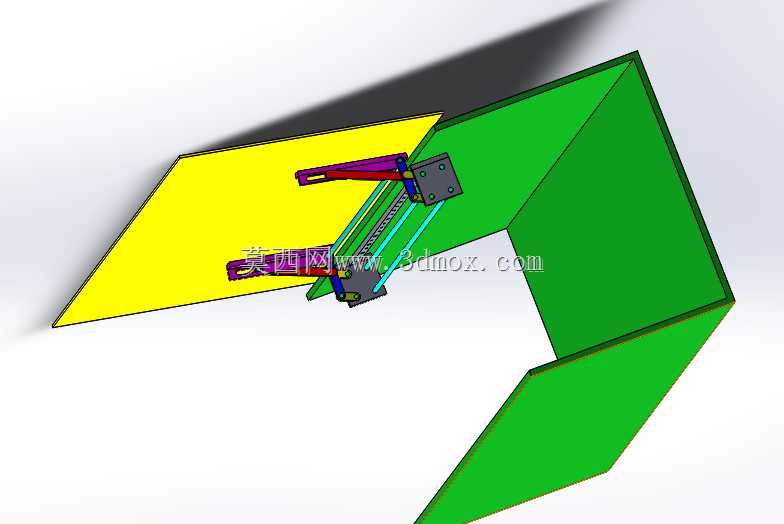

　　这款铰链的总长度设定为1200mm，属于长尺寸重载型铰链，安装时可以沿门体侧边通长布置，相比多个短铰链分段拼接的安装方式，通长长铰链的受力分布更均匀，门体长期开关不会出现局部铰链受力过载、门体下垂错位的问题。安装边界上，铰链的固定端分别对应门体内侧安装面与门框内侧安装面，所有连接孔位都做了沉台设计，安装后紧固件头部不会突出铰链表面，避免与门体、门框的其他结构产生干涉；铰链的活动段做了分层避让设计，多组连杆在开合过程中始终处于同一运动平面内，不会出现连杆互相擦碰、卡滞的情况，连杆之间的枢轴配合预留了合理的间隙，既不会因为间隙过大产生晃动旷量，也不会因为间隙过小在温差变化时出现转动卡涩。

　　在实际选型适配时，这类多枢轴长铰链需要提前匹配门体的重量与厚度，1200mm的长度规格可以适配单扇宽度1000-1500mm、重量80-150kg的金属门体，安装时需要保证门体与门框的安装面平面度公差控制在1mm以内，避免安装后铰链受额外的安装应力，加速枢轴部位的磨损。铰链的运动部件没有外露的突出结构，关门状态下整个铰链完全隐藏在门体与门框的缝隙内侧，从设备外侧看不到铰链部件，既能够提升设备外观的整体性，也能避免外部灰尘、切削液、杂物进入铰链的运动间隙，降低日常维护的频次。

　　从结构细节来看，每一组枢轴都采用了等直径的转动配合设计，连杆的截面形状经过受力优化，在铰链承受门体垂直方向载荷时，力会通过多组连杆分散到各个枢轴点上，不会出现单一部件应力集中的问题；铰链在关门到位的位置，连杆机构会形成接近死点的支撑状态，此时门体受到外部风压、意外碰撞时，铰链不会产生意外的开启位移，配合门框上的锁具结构，可以实现可靠的关门锁紧。不同于外露式铰链需要额外做装饰盖板遮挡，这款隐藏式五枢轴铰链在安装完成后，门体与门框之间仅预留均匀的工艺缝隙，整体外观简洁流畅，在对外观整洁度要求较高的精密设备、定制化工业柜体上，这类结构的适配性远优于常规合页产品。
