三杆隐形长铰链车门连接结构设计

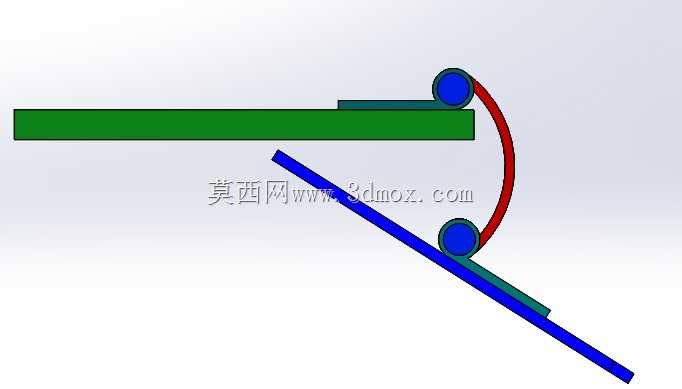

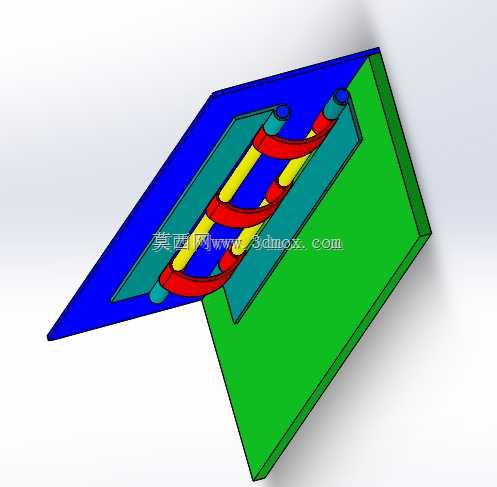

　　在商用车、特种改装车以及大型舱门的结构设计中，车门与门框的铰接部件直接决定了门扇的开合顺畅度、密封性能以及长期使用的结构可靠性，常规明装铰链不仅会破坏舱门外侧的整体平整度，在大尺寸门扇应用中还容易出现受力不均、开合轨迹偏移、侧边剐蹭等问题，三杆隐形长铰链的结构方案正是针对这类大尺寸平开门的安装需求开发的铰接结构。这类长行程隐形铰链的总有效长度达到1500mm，相比常规分段式小铰链，整长式的三杆结构可以将门扇开合过程中的受力均匀分散到整个安装边，避免局部应力集中导致的门框变形、铰链座撕裂等故障，尤其适配厚度较大、自重较高的钢制或复合材料车门，在工程车辆驾驶室门、设备舱密封门、特种车辆侧开舱门等场景中，这类长铰链可以在完全隐藏于门扇与门框接缝内部的前提下，实现稳定的大角度开合支撑。从结构原理来看，三杆联动的铰接结构通过三组平行连杆的运动约束，让门扇在开合过程中先产生小幅的向外平移位移，再绕虚拟转轴完成转动，这种运动轨迹可以完全避开门扇侧边与门框的密封胶条、止口结构，不会在开合过程中剐蹭密封层，相比普通合页的定轴转动结构，不需要在门扇侧边预留较大的转动避让间隙，能够让门扇闭合后与门框的贴合缝隙控制在极小范围内，有效提升舱门的防雨、防尘密封性能，同时隐形安装的形式不会在舱门外表面露出铰链部件，既提升了外观的整体性，也避免了外部铰链容易积灰、锈蚀、被外力磕碰损坏的问题。在实际结构设计过程中，

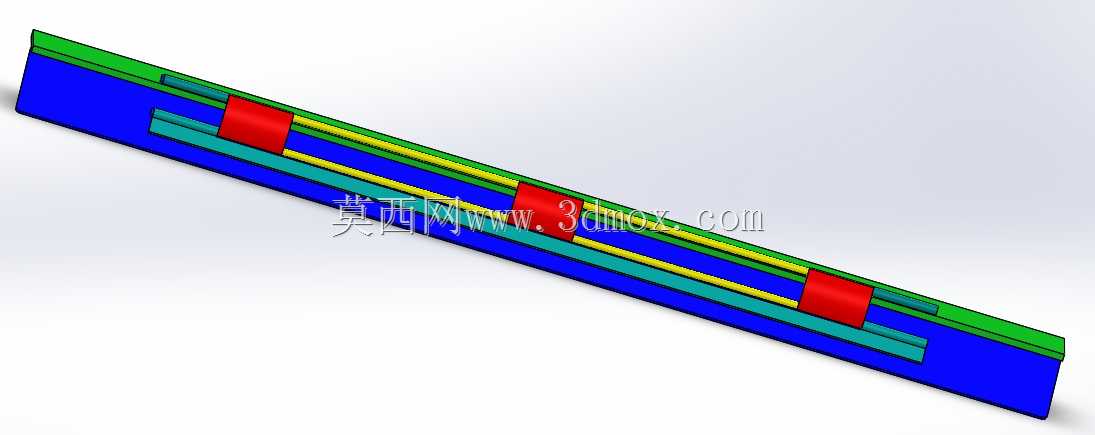

　　三杆铰链的各连杆铰接点位置需要经过严格的运动仿真校核，既要保证开合全程的运动轨迹无干涉，也要控制连杆的受力状态，让每组连杆在门扇承重过程中承受均匀的拉压载荷，避免单根连杆受力过大出现弯曲变形；铰链的安装基面需要分别与门扇内侧、门框内侧的安装面完全贴合，安装孔位采用长圆孔设计，允许安装过程中进行小幅的位置微调，抵消门框焊接、门扇加工带来的尺寸误差，保证安装后门扇的开合力度均匀，无卡顿、异响问题。从安装边界来看，这款长铰链整体嵌入安装在门扇与门框的侧边空腔内，不需要在门扇外表面开孔，安装完成后仅在门扇开合时能看到内部的连杆结构，闭合状态下完全隐藏；铰链的转动角度可以覆盖常规车门0到110度的开合需求，在最大开合角度下具备稳定的支撑能力，

　　不会出现门扇下坠、自行闭合的问题，配合车门限位部件可以实现多档位的开合角度锁定。在材料选型层面，铰链的连杆与安装座通常采用高强度合金钢冲压成型，铰接销轴采用耐磨轴承钢材质，铰接位置预留润滑脂加注通道，长期使用过程中可以定期补充润滑，降低铰接副的磨损量，相比普通外露式锌合金铰链，整长式三杆钢结构铰链的承重能力可以提升3倍以上，能够适配单扇自重超过150kg的大尺寸舱门，在高频开合的使用场景下，使用寿命可以达到十万次开合以上，不会出现松旷、变形等问题。在结构细节设计上，铰链的各连杆边缘都做了圆角钝化处理，避免安装和开合过程中割伤操作人员，安装座的固定孔位采用沉头设计，固定螺丝安装后不会突出安装基面，保证铰链与安装面完全贴合，

　　不会出现局部凸起导致的安装间隙；连杆之间的铰接间隙控制在0.1mm以内，既保证转动的顺畅性，也避免间隙过大导致门扇晃动，闭合状态下铰链的各连杆处于收拢状态，整体厚度控制在较小范围内，不会占用过多的门扇内部空腔空间，给舱门内部的锁具、加强筋、密封结构留出足够的布置空间。这类隐形长铰链的应用，解决了传统明装铰链在大尺寸舱门上应用的诸多痛点，既满足了结构强度、开合可靠性的功能需求，也兼顾了舱门外观整体性、密封性能的要求，在特种车辆、工程设备、大型柜体的舱门设计中具备很高的应用价值，在三维建模过程中，需要准确还原各连杆的铰接位置、运动行程以及安装孔位的尺寸精度，保证后续生产加工、装配调试的过程中能够直接匹配对应的安装结构，不需要二次修改调整。
