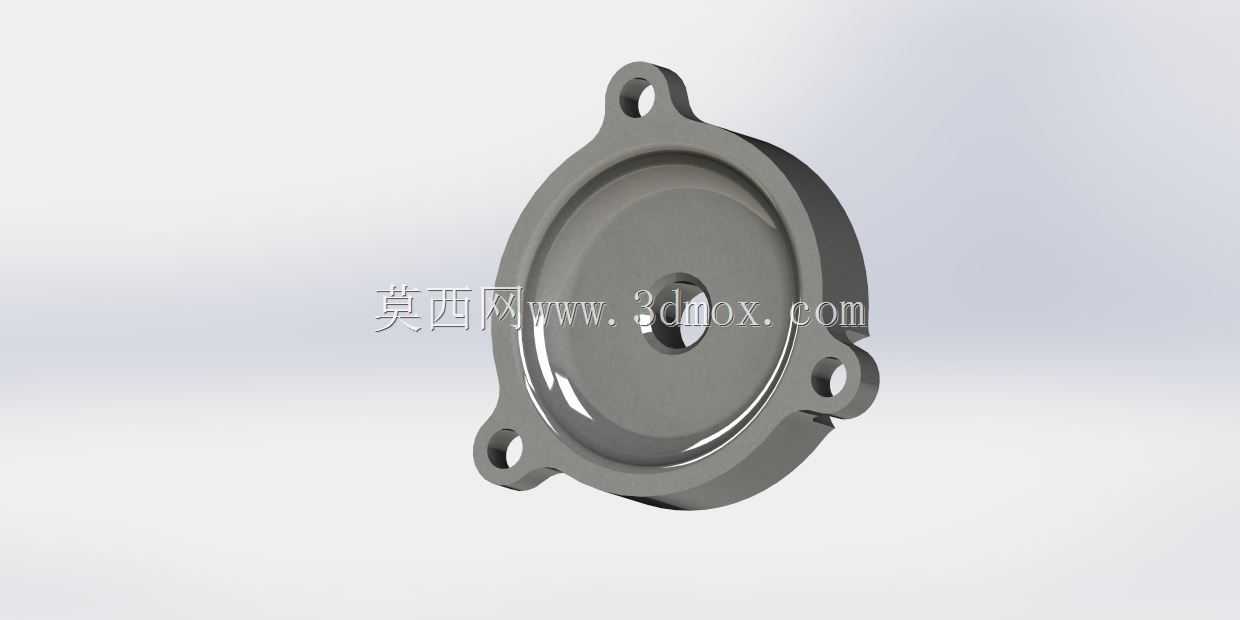

该零件属于典型的盘盖类机械结构件,整体呈浅盘状圆形轮廓,外缘沿周向均匀布置三个带安装通孔的凸耳,中心开设轴孔或介质通过孔,盘面带有环形凹陷与凸起止口,主要用于箱体、泵体、阀组、小型传动机构或管路端部的封盖、定位与压紧。三耳布局相较四耳法兰更适合空间受限、安装角度受限的位置,三个紧固点即可形成稳定约束,在轻量化外壳、通讯设备外围组件、小型机电产品和简易传动装置中较为常见。
从实际使用场景看,这类端盖通常安装在壳体开口侧,背面止口伸入壳体内孔或贴合基准面,起到轴向限位、防尘、防溅、容纳密封件以及保护内部零件的作用。外缘三个耳座上的通孔用于穿入螺钉,将端盖固定到箱体或配套基座上;中心孔可用于转轴穿过、线缆引出、气液通道连通或观察位置避让。若配合密封圈使用,环形槽或台阶面能够为橡胶垫、O形圈提供压缩边界,减少装配后松动和渗漏风险。
结构设计上,零件主体采用回转体思路建模,先确定外径、中心孔径、盘体厚度和背部止口直径,再通过拉伸、旋转切除形成内腔与台阶。三个安装耳并非简单附加薄片,而是在耳座根部设置过渡圆角和加厚区域,使螺钉预紧力能够沿盘体扩散,避免耳根处出现应力集中。耳孔中心分布在同一节圆上,孔位夹角保持均匀,便于装配时按120度方向轮换锁紧,也有利于自动化装配中识别取放。

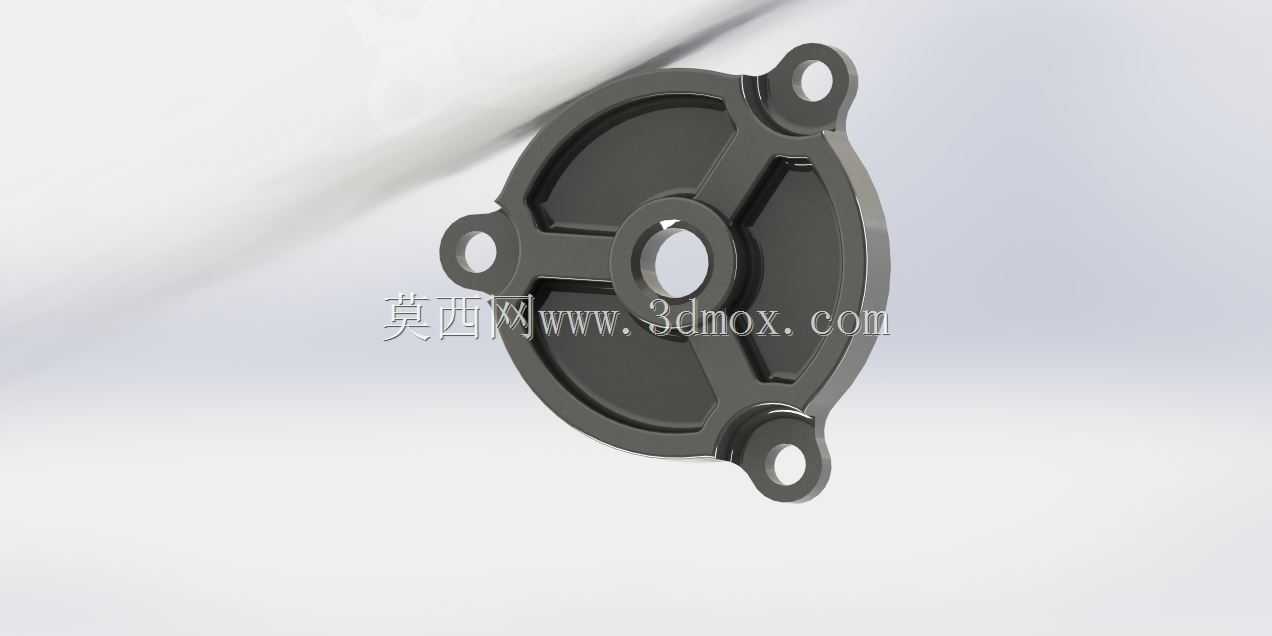

盘面的环形凹腔具有明确工程意义:一方面可以减少实体材料占用,降低零件重量;另一方面形成容纳空间,可避让内部轴端、螺母、焊点或凸起结构。外缘翻边和凸台提高了薄板状盘体的抗弯刚度,使端盖在螺钉压紧后不易翘曲。中心孔周围的环形凸台可作为配合面或密封面,若与轴类零件配合,可通过控制孔径公差保证同轴关系;若仅作过孔,则应保留足够间隙,防止装配偏差造成刮擦。
安装边界方面,三维结构需要重点核对三个耳孔的节圆直径、耳孔内径、端盖最大外廓以及耳座外侧到中心的距离。盘体背面的止口尺寸决定其能否进入壳体开口,止口高度则影响轴向定位深度;中心孔与周边壳体、轴件、密封件之间必须保留合理间隙。对于需要密封的场合,端面平面度、止口同轴度和螺钉孔位置度都应在工程图中明确,否则容易出现一侧压紧、另一侧翘起的情况。
建模时可将回转主体与三耳结构分开构建:主体通过旋转特征生成基本壁厚,再对中心孔、环形槽和背面台阶进行切除;耳座采用圆周阵列完成,保证三个孔位一致性。圆角处理不应只关注外观,耳根、凸台转折和盘腔过渡处的圆角能够改善铸造、注塑或机加工后的应力分布。若采用金属切削加工,毛坯可选用棒料或板材,车削完成回转面后再钻削三个安装孔;若采用压铸或注塑,则需考虑拔模斜度、壁厚均匀性和加强筋过渡。
在装配关系中,端盖并非孤立零件,它与壳体止口、紧固件、密封件和内部运动件共同构成边界约束。设计人员需要结合螺钉规格确定耳孔直径和耳座宽度,结合密封压缩量确定盘面台阶高度,结合内部零件极限位置确定凹腔深度。该结构形式简洁、受力路径清晰,既适合作为机电产品外壳端盖,也可在通用机械中作为检查口盖、轴承压盖或管路封板使用。
