直板触屏智能手机整机外观结构三维数模

　　这套三维数模围绕直板触屏智能手机的整机外观与装配关系展开，建模时把整机拆分为前玻璃面板、触控显示模组、中框支撑骨架、后盖壳体、侧边按键、底部接口、顶部降噪开孔、摄像头窗口以及内部堆叠占位区域，各部分按照实际消费电子产品的装配层级组织，能够直观呈现手机从外到内的空间占用关系。在通讯终端产品开发流程中，这类外观结构数模常用于方案评审、结构干涉检查、外壳模具开模前期评估以及展示渲染，工业设计团队可以据此核对机身比例、屏幕占比、边角弧度和握持轮廓，结构工程师则能在中框区域确认主板、电池、摄像头模组与外壳之间的预留间隙。

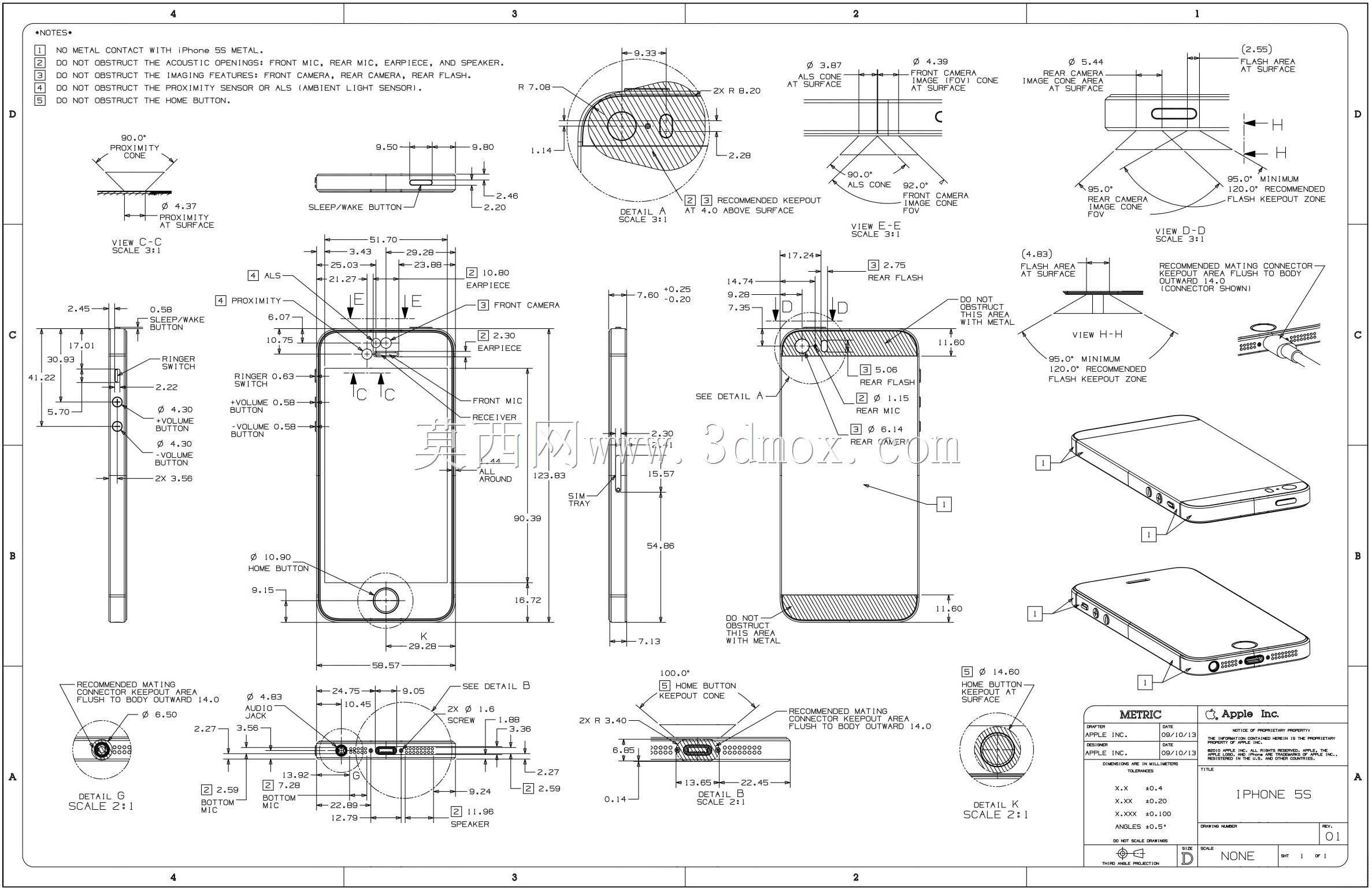

　　机身采用经典直板形态，正面以大尺寸触控屏作为主要交互界面，屏幕四周保留窄边防护区域，顶部布置听筒、前置摄像头和传感器窗口，底部区域设置圆形实体按键，符合早期一体式触屏手机的布局特征。侧边轮廓通过连续圆角过渡，把正面玻璃、金属或塑料中框与后盖连接成封闭壳体，既保证外观线条简洁，也为内部电路板和电池提供刚性支撑。建模时需要重点控制屏幕可视区与黑色边框的边界，前玻璃面板不能与中框发生零厚度贴合，通常要保留装配台阶和点胶空间；后盖则按照可拆或固定盖两种思路预留卡扣、螺钉柱和止口位置，使外壳在装配后不会出现翘边。

　　从实际使用场景看，该类设备承担语音通话、移动网络接入、多媒体播放、拍照、导航和便携数据处理等功能，因此外形尺寸必须兼顾单手握持、口袋携带和屏幕显示面积。数模中机身长宽厚方向的比例关系直接影响握持舒适度，过宽会增加拇指触控跨度，过厚则会削弱便携性；四角圆角半径需要与后盖弧面连续衔接，避免在手掌接触位置形成硬棱。侧边按键布置在拇指和食指自然可达的区域，按键自身要保留按压行程，按键与壳体开孔之间设置均匀间隙，既防止摩擦卡滞，也能控制灰尘进入。底部接口区域集中考虑充电、数据传输和扬声器出声孔，孔位不能与内部连接器、螺钉柱发生冲突。

　　结构设计上，中框是整机受力核心，屏幕模组依靠前框定位，电池和主板占用中部主要空间，摄像头在背部上方形成局部凸起窗口。三维建模时需要把这些功能区域转化为清晰的实体边界：显示模组占正面大部分面积，电池采用矩形厚块占位，主板沿机身长度方向布置，摄像头镜片与后盖保持同轴关系。若后续用于工程细化，还应在中框内侧增加加强筋、螺钉柱、电池仓限位筋和卡扣臂，使薄壁壳体在跌落和按压工况下具备足够刚度。外壳壁厚不宜均匀照搬外观实体，需要按照塑料件或金属件工艺特点分区处理，拐角处避免尖锐突变，减少注塑缩水、应力集中或数控加工振纹。

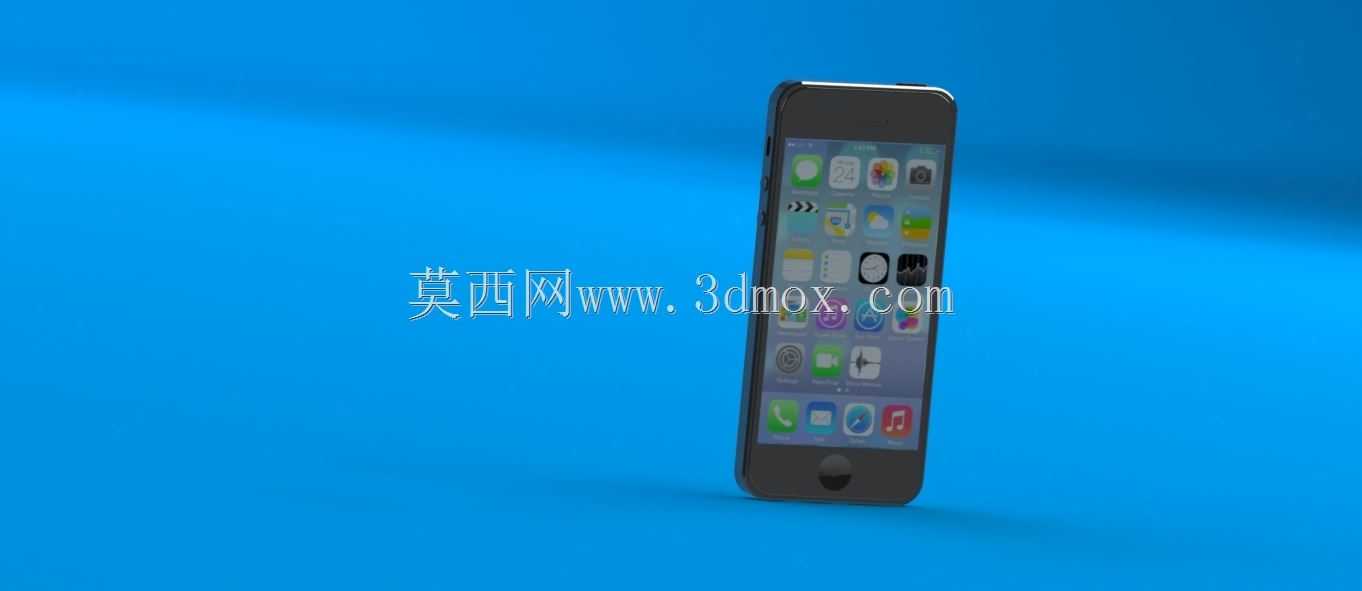

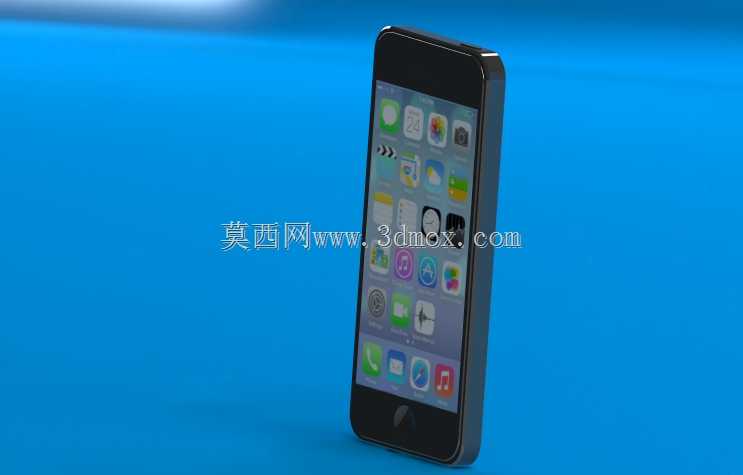

　　安装边界方面，整机外轮廓决定了保护套、包装内衬、展示支架和检测工装的设计输入。屏幕玻璃相对中框应略微内沉，防止平放时直接摩擦接触面；摄像头镜片也要低于或受控于背部保护台阶，降低镜片刮擦风险。底部接口周围需要留出插头插拔空间，侧边按键外侧要给保护套壁厚和按键反馈留出余量。若把该数模放入自动化测试线，还可以据此提取机身定位面，设计仿形治具来夹持中框或支撑背面，避免压到屏幕和摄像头。渲染场景中蓝色背景突出了黑色机身与亮屏界面的对比，界面图标区域按贴图方式表达，不参与真实结构装配；真正用于结构评审时，应把外观曲面、壳体止口、内部器件占位和开孔位置统一核对，确保视觉模型与后续工程结构之间保持一致的尺寸链。
