水烟烟锅炭托多孔导流组件

　　这套三维结构围绕水烟使用时承载炭块、分散热量与引导烟气的烟锅组件展开，主体由上部多孔陶瓷烟碗、下部承托圆盘以及连接烟杆的柱状接口组成。实际使用中，炭块放置在带孔陶瓷头上方，热量通过盘面密集小孔向下传递，烟料受热产生的烟气经孔道汇入下方烟杆，再进入水烟瓶体完成冷却与过滤。多孔盘面不是简单装饰孔，而是影响进风均匀性、炭层支撑稳定性和烟气温度的关键结构，孔位采用中心密、外圈疏的分布方式，能够让中部热量集中区域获得更充分的气流交换，同时避免边缘炭块因局部通风过强而快速消耗。

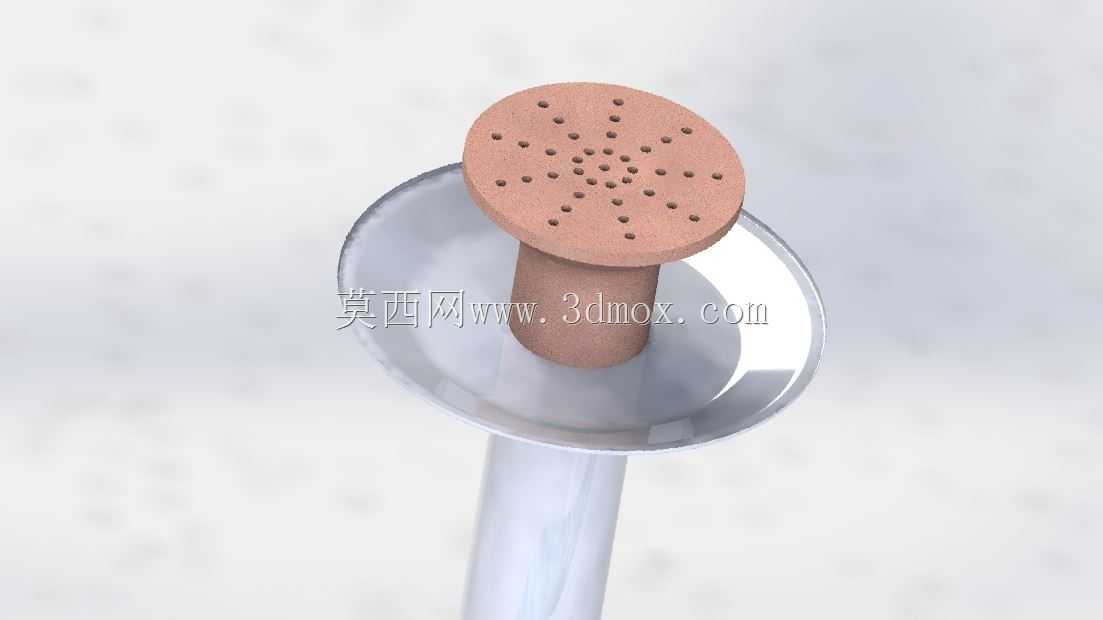

　　从结构设计角度看，上部烟碗采用矮圆柱加圆形顶面的形式，顶面略微外扩，形成稳定的炭块放置面。盘面小孔贯穿陶瓷头，孔轴方向与烟杆通道保持一致，减少气流转折阻力。陶瓷头下段保留较短圆柱颈部，用于插入承托盘中心孔，既限制径向位移，也让拆装更换烟碗更加直接。下方圆盘承担接灰、隔热和限位作用，盘面外缘做圆滑翻边，可阻挡炭灰外落，并在误触时降低尖锐边缘带来的损伤风险。圆盘中心开孔与陶瓷颈部配合，周边保留较大环形平面，能够承接少量散落灰烬，同时把高温陶瓷头与下方金属或塑料烟杆隔开一段距离。

　　连接段的尺寸边界需要重点控制。陶瓷颈部外径、承托盘中心孔径以及烟杆插入口之间形成串联配合，若间隙过大，使用过程中容易出现晃动和烟气旁泄；若间隙过小，陶瓷件受热膨胀后可能出现卡滞。建模时应将配合段设定为短接触长度，依靠圆柱面定位，而不是把整个烟碗做成深插结构，这样既方便清洁，也能降低陶瓷件加工偏差对装配的影响。圆盘外径应明显大于烟碗底部，使其在视觉和功能上都形成防护边界，但又不宜过度增大，否则会遮挡烟瓶上部视线并增加整体重量。

　　烟杆接口位于组件下方，图中以白色直管表现，主要说明该烟锅组件需要与标准水烟杆上部对接。接口设计应关注插入深度、外径公差和密封面位置。烟锅工作时存在热气流，若接口处没有稳定贴合，未经过瓶体过滤的烟气可能从接缝处逸出，影响抽吸体验。工程建模中可将连接柱与烟杆之间保留同轴约束，并在承托盘下方留出手部旋拧或拔插空间。圆盘下方不应紧贴瓶身或烟杆装饰件，需要预留清洁布刷通过的环形空间。

　　多孔陶瓷头的功能特性还体现在热管理上。炭块直接接触的区域温度较高，陶瓷材料本身具备较好的耐热和隔热能力，能够减少热量向下方烟杆快速传导。孔阵设计让空气不是从单一通道进入，而是在整个炭层下方形成较均匀的分流，这有助于烟料缓慢受热，降低局部焦糊概率。孔数与孔径需要在通风量和结构强度之间平衡：孔径过小容易被烟灰堵塞，孔径过大则会让细小炭粒下落；孔距过密会削弱陶瓷盘面强度，孔距过疏又会造成气流死角。当前模型以多圈放射状孔位表达这一思路，中心区域孔位紧凑，外围孔位随半径增大逐步拉开，符合热流与气流集中分布的使用特征。

　　外形方面，组件整体呈竖直同轴布局，上部为暖色调多孔圆头，中部为光亮承托圆盘，下部连接细长烟杆，轮廓层次清晰。圆盘的高光曲面说明其可采用金属冲压、抛光或玻璃质感材料制作，主要承担防护与承接作用；陶瓷头表面保持质朴粗糙质感，有利于表现耐热耗材的属性。三维建模时，烟碗可通过旋转体生成基础外形，再使用阵列方式完成孔位；孔位不宜只做单圈复制，应按径向多环布置，并对中心孔群进行角度错开，使气流路径更均匀。承托盘需要给出薄壁厚度、卷边半径和中心凸台关系，避免渲染外观成立但实际无法加工。

　　在日常应用场景中，这类组件多用于休闲餐饮场所、家庭水烟器具以及烟具配件装配。结构设计要兼顾耗材更换和频繁清洁：烟碗属于易污染、易损耗部位，应能单独取下；承托盘需要可擦拭灰渍；烟杆接口则应保持稳定复用。模型在装配关系上把高温区、承托区和连接区明确分开，便于后续替换不同材质或尺寸的烟碗，也方便根据烟杆直径调整中心接口。对于结构设计人员而言，真正需要校核的不是单一外观造型，而是孔阵通风、陶瓷头定位、圆盘隔热边界、烟杆同轴连接以及灰烬承接空间之间的协同关系。
