100x120标准木质仓储托盘结构设计

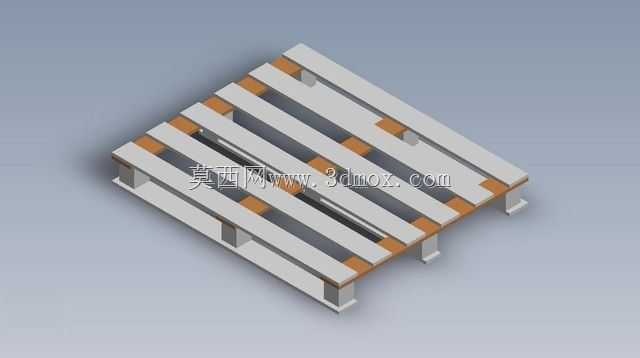

　　这套100x120木质托盘结构面向常规仓储与物流周转场景搭建，整体采用面板条、横向垫块与底部纵梁组合的典型栈板形式，长宽边界控制在1000mm与1200mm量级，属于仓库地面堆码、货架暂存、叉车转运以及干线运输装载中最常见的承载单元。建模时没有把托盘当作简单木板堆叠处理，而是按照实际木托盘的受力路径拆分零件：顶面由多根平行铺板承担货物底面压力，铺板之间保留均匀间隙，既减轻自重，也便于灰尘、积水散落，同时让叉车作业时的对位视线更清楚。

　　从使用工况看，托盘最核心的作用是把零散箱装、袋装或规整工装货物集中成一个可整体搬运的单元。货物压在面板上后，载荷通过铺板向下传递到分布在两侧及中部的木质垫块，垫块再把力传给底部三根纵向梁。底部纵梁之间形成两条贯通的叉孔通道，宽度和高度按手动液压车、平衡重式叉车的叉齿进入方向预留，保证叉齿能够完全伸入并在垫块附近形成支撑，避免只挑住面板边缘造成铺板折断。四向进叉需求较高的场合，也可以在这种结构基础上调整底梁布置，但本模型保留的是纵向进叉更稳定的川字式布局，适合大多数平面仓库单向通道作业。

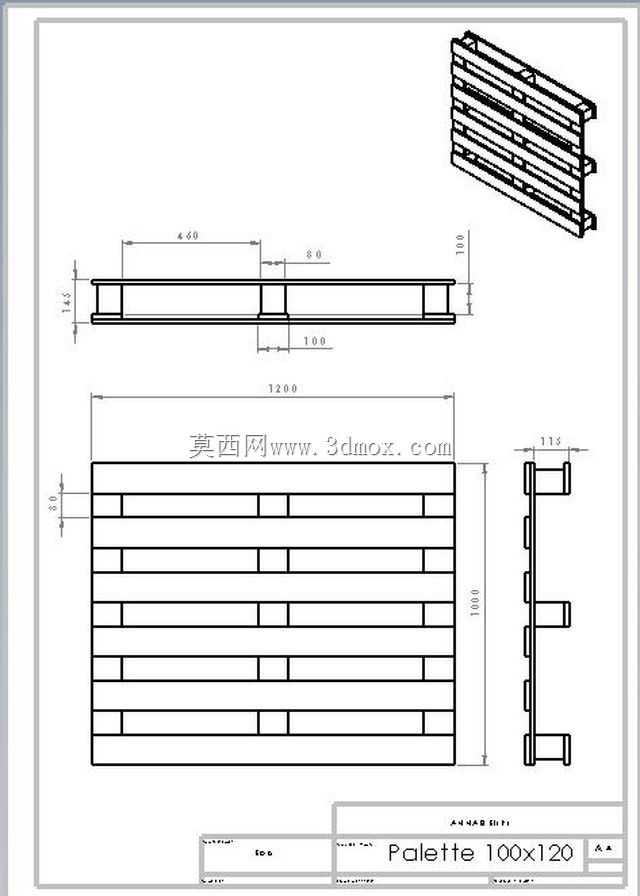

　　外形尺寸方面，100x120的规格在车间布局中比较容易匹配标准货架横梁和集装箱内部宽度。建模时需要特别注意托盘的总高边界，它不仅决定货物堆码后的有效空间，也影响叉齿最低进入高度。垫块高度不能随意压缩，过低会使液压车前轮和叉齿进入困难；过高则会增加木材用量并降低满载时的抗侧倾稳定性。面板条的宽度、厚度和间距按承载面连续性与材料利用率平衡设置，边缘铺板适当外伸，可保护货物底面不直接碰撞叉车架，却又不宜伸出过多，否则悬空段在受到冲击时容易劈裂。

　　结构设计思路围绕静载、动载和货架载三种状态展开。地面静态堆码时，底部纵梁与地面接触面积较大，垫块主要承受压应力；叉车搬运过程中，托盘被叉齿抬起，铺板在两叉齿之间形成弯曲受力，中间垫块和纵梁起到分散集中载荷的作用；若进入货架横梁存放，托盘两端往往被横梁支撑，底部纵梁的抗弯刚度就成为关键。因此模型中各木板的搭接位置没有放在纯视觉中心，而是让垫块对应高频受力区，使钉接或螺栓连接后的组合体更接近真实木托盘的传力逻辑。

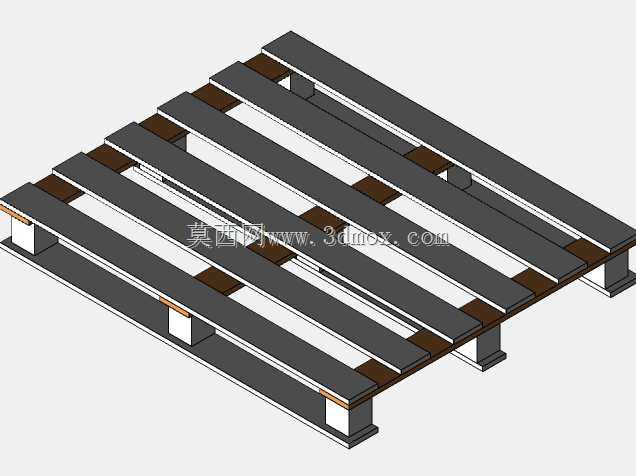

　　安装与装配关系上，各铺板沿短边方向排列并跨越底部纵梁，垫块夹在面板与底梁之间，形成稳定的分层框架。三维结构中可以清楚检查板条间隙、垫块对齐关系以及叉孔净空，避免在后续出工程图时出现木板相互穿插、叉齿通道被底梁遮挡等问题。对于需要进行包装设计、仓库布局规划或叉车动作仿真的人员，该托盘也可作为标准载荷载体放入货架、输送线、集装箱或卸货平台场景中，用来校核货物堆码高度、叉车转弯半径以及设备叉取行程。

　　在细节处理上，木板采用长条实体表达，边角保持规整，便于根据不同承载等级修改板厚、垫块数量和木材材质。若面向轻量化周转，可减小铺板宽度并增加间距；若面向重载袋料，则应加密面板、加宽底梁并提高垫块承压面积。整体结构不追求复杂曲面，而强调可制造性、可维修性和物流通用性：损坏的单块面板或垫块可以替换，标准外廓便于重复堆码，底部开口满足搬运设备进入，最终使托盘在仓储、车间转运和运输装载之间形成稳定的单元化承载基础。
