工业产线用自动托盘堆垛设备结构设计

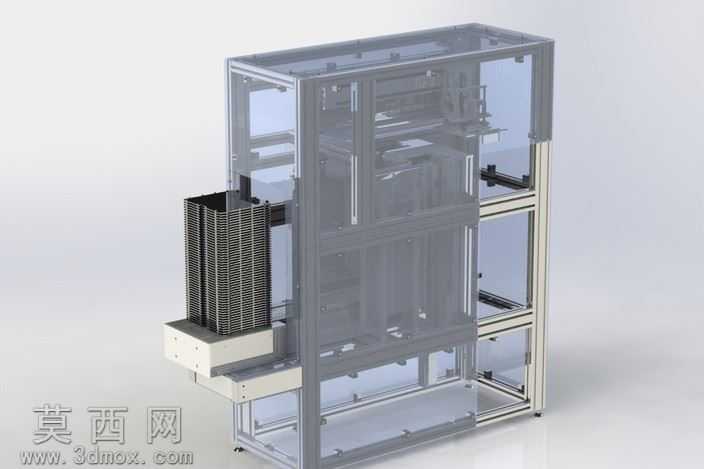

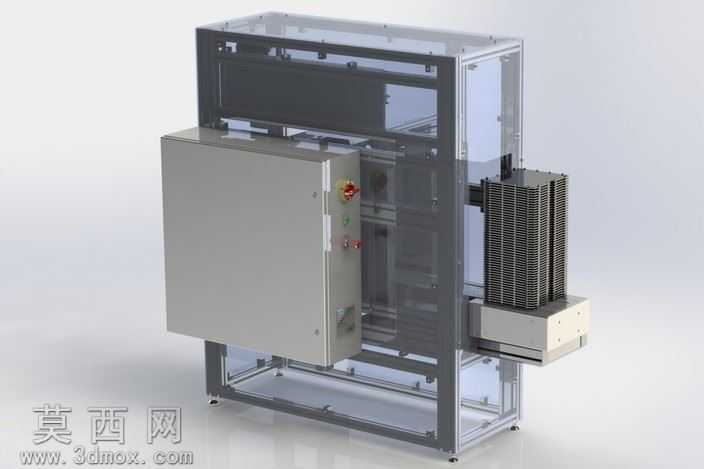

本模型为面向工业生产物流场景设计的自动托盘堆垛设备，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配连接结构都做了干涉校验，确保各运动部件在运行行程内无碰撞、无卡滞。设备主体框架采用工业铝型材搭配透明防护板搭建，建模时对铝型材的槽口结构、连接角件的安装孔位都做了1:1还原，透明防护板赋予了高透亚克力材质，渲染后可清晰观察设备内部的传动与堆叠结构，同时还原了工业现场安全防护的设计要求。设备左侧为托盘进料工位，设计了带定位挡边的输送承托结构，可精准承接空托盘并完成位置校准，建模时对堆叠工位的承托板做了防滑纹理处理，赋予了磨砂金属材质，还原实际加工后的表面质感。设备内部设计了垂直升降与水平推送组合的传动结构，升降模组采用线性导轨搭配同步带传动的方案，建模时还原了导轨滑块的装配结构、同步带的张紧调节机构，水平推送机构采用气缸驱动的拨叉结构，可将逐层输送来的托盘整齐堆叠至设定高度。整体渲染采用工业产品常用的冷色调打光方案，金属结构件赋予了拉丝不锈钢与喷塑钢材的差异化材质，传动部件做了金属光泽质感处理，透明件添加了轻微的反射与折射效果，让整体模型视觉效果贴近真实设备的出厂状态。设计过程中充分考虑了设备的维护便利性，各传动模组均设计为可快速拆装的模块化结构，电气元件的安装位预留了走线槽空间，机架底部设计了可调脚杯结构，可适配车间地面的不平整工况，保障设备运行的稳定性。
