精灵球造型便携收纳筒创意结构

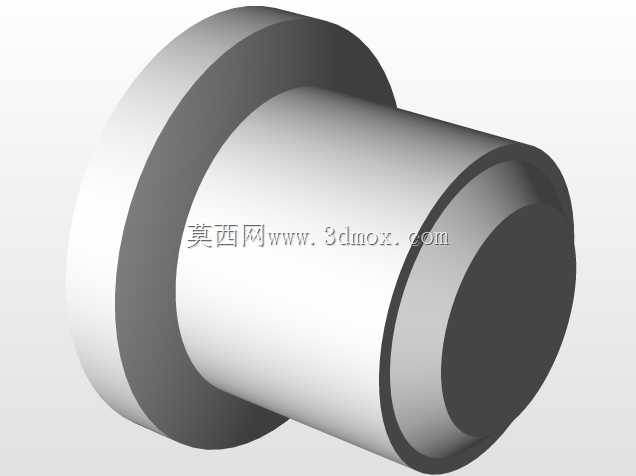

　　这套回转体结构件最初是围绕随身小物件收纳场景展开的，日常通勤、桌面整理时，耳机转接头、SIM卡取卡针、备用充电头这类零散小件很容易在包内散落，常规直筒收纳盒要么端面没有限位凸缘，抽拉内筒时容易整节滑脱，要么端面齐平没有握持借力位，开合时指尖很难施力。建模时没有直接套用普通光面圆筒的轮廓，而是把一端设计成带径向延展的法兰挡边，另一端做双层同轴台阶：外层大直径段作为外筒主体，内层小直径凸台作为内筒插接导向位，两段圆柱同轴度在草图阶段就用中心约束锁定，避免后续装配出现偏心卡滞。

　　从实际使用边界来看，带法兰的一端承担轴向限位作用，当内筒从外筒中抽出到最大行程时，法兰内侧的环形端面会和内筒端部的限位凸台贴合，不需要额外加装金属挡销，靠塑料件自身的环形止口就能限制抽拉行程，防止内筒完全脱出。法兰的径向伸出量控制在筒身半径的三成左右，既不会因为凸缘过宽导致放不进牛仔裤侧袋，也能在桌面上平放时提供额外支撑，筒身不会随意滚动滚落。另一端的双层台阶除了导向之外，台阶面还可以作为密封圈安装槽的定位基准，如果需要做防水版本，在两层圆柱之间的环形凹槽里套入O型圈，内筒插入后外筒内壁和O型圈过盈贴合，就能阻挡日常泼溅的茶水、雨水进入筒腔，存放纸质便签、小型电子配件时不会被潮气侵蚀。

　　结构建模全程采用回转特征驱动，先在过轴线的基准面上绘制半剖面轮廓：从法兰外端面开始，依次标注法兰厚度、法兰外径、外筒外径、外筒壁厚、内筒导向段外径、内筒端部倒角，所有尺寸按参数关联，后续调整筒身总长度时，只需要修改总长参数，壁厚、法兰厚度都会同步更新，不会出现特征报错。轮廓收尾处的内外锐边全部做了R0.5到R1的圆角过渡，一方面是注塑生产时避免应力集中，塑料件脱模后锐边位置不会出现发白开裂，另一方面日常手持取放时，圆角边缘不会划刮包内衬里或者手机屏幕。

　　装配逻辑上采用间隙配合设计，内外筒配合面预留单边0.1到0.15毫米的滑动间隙，既保证抽拉时顺滑无卡顿，又不会因为间隙过大出现筒身晃动异响。如果需要增加开合阻尼，可以在外筒内壁沿周向均布三条浅凸筋，凸筋高度0.2毫米，内筒插入后凸筋和内筒外壁轻微接触，依靠塑料自身的弹性提供阻尼，抽拉到任意位置都能临时悬停，不会自动滑开。针对文创衍生的使用场景，外筒外壁预留了完整的圆柱贴面区域，后续可以包覆水转印图案、粘贴不干胶贴纸，法兰端面也可以做激光雕刻标识，不需要在主体结构上额外开孔破坏密封性。

　　从安装适配的角度考量，整个构件没有复杂的侧凹或者倒扣，外筒和内筒都可以直接采用两板模注塑成型，分型面设置在法兰外端面和筒身轴线垂直的位置，脱模时沿轴向顶出即可，不需要复杂的抽芯机构，量产模具成本很低。筒腔内部的有效存储空间为连续圆柱空腔，没有内部加强筋遮挡，存放圆柱形小工具、卷绕后的有线耳机、备用纽扣电池都能充分利用容积，端部的台阶空腔还可以单独放置一枚硅胶干燥剂，进一步降低内部受潮概率。和常规分体盖收纳盒相比，这种抽拉一体式结构没有独立的端盖，不会出现端盖遗失的问题，法兰端和抽拉端始终连为整体，日常使用时零件数量只有两件，装配工序仅需将内筒沿轴线推入外筒即可，生产组装效率很高，也便于后期拆解清理筒内积存的灰尘杂物。
