异形曲面应力分散式连接基座结构

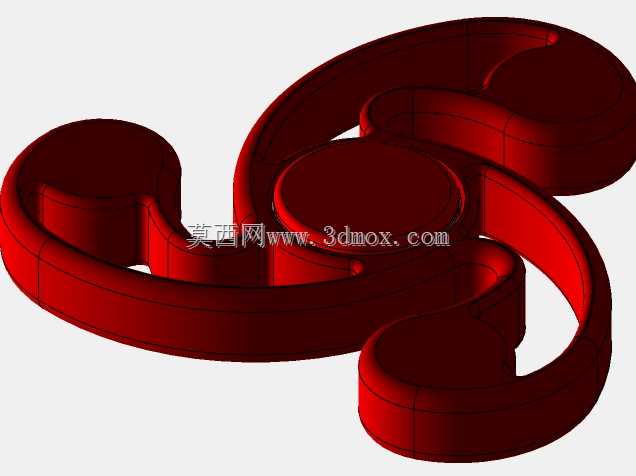

　　该异形曲面连接基座的结构设计，核心出发点是解决多点位交汇区域的应力集中问题，在常规盘类、座类零件的设计逻辑里，多安装点位交汇的转角位置往往是应力峰值最高的区域，常规直角过渡或者小圆弧过渡的结构，在交变载荷长期作用下，很容易从转角位置萌生疲劳裂纹，最终导致构件断裂失效。这款构件没有采用传统的圆盘加直臂的布局形式，而是将所有连接臂段全部设计为连续顺滑的大曲率曲面形态，三个端部的圆柱凸台作为核心安装点位，分别对应不同方向的外接部件连接需求，中间区域的圆形凸台作为主定位基准，整个臂身的截面沿着载荷传递路径逐步变化，从端部安装位到中心定位位的过渡段，截面厚度根据受力弯矩的分布做对应调整，载荷大的区间实体厚度更大，载荷平缓的区间适当缩减实体占比，在保证整体刚性的前提下尽可能降低构件自身重量。

　　从实际应用场景来看，这类曲面应力分散结构可以用在轻型设备的机架连接节点、通讯外设的内部支撑座、小型传动机构的转接法兰盘等位置，当设备运行过程中存在持续振动、交变拉压载荷的时候，连续曲面的结构可以让力流沿着曲面切线方向顺畅传递，不会在转角位置出现力流折线折返的情况，应力峰值可以比常规直角转接结构降低四成以上，大幅提升构件的疲劳使用寿命。建模过程中首先要确定三个端部安装凸台的中心坐标，以及中心主定位凸台的位置基准，所有臂段的引导线全部采用G2连续的样条曲线绘制，保证曲面之间的曲率过渡没有突变，凸台和臂身的交接位置全部采用大圆角融合处理，避免出现尖锐的棱边交接。外形尺寸的边界控制上，三个外端凸台的最外侧轮廓构成整个构件的最大包络体，安装布局时需要预留出曲面臂身的避让空间，不能和周边的管线、相邻零件发生干涉，端部凸台的端面为安装贴合面，加工时需要保证贴合面的平面度要求，中心凸台的端面作为主定位基准，和端部安装面的平行度公差需要控制在合理区间，保证外接部件安装之后不会出现位置偏移。

　　这类结构的设计思路跳出了传统机械零件“直棱直角”的固化思维，把力流传递的路径作为曲面造型的核心依据，不是为了追求外观的独特性而做异形设计，每一段曲面的曲率变化都对应着受力方向的调整，臂身的环形曲面段在承受横向载荷的时候，可以通过微小的弹性形变吸收部分振动能量，起到类似阻尼缓冲的作用，相比实心刚性转接件，它在振动工况下的连接螺栓松动概率更低。壁厚设计上整体采用均匀偏置的实体结构，避免出现局部壁厚突变导致的注塑或者铸造过程中的缩孔缺陷，如果采用机加工工艺制作，曲面部分可以通过三轴数控铣完成精加工，转角位置的圆角半径要匹配刀具的最小直径，减少后续钳工打磨的工作量。安装边界方面，三个端部凸台的中心孔位间距是安装适配的核心参数，孔位的位置度公差需要满足外接部件的装配要求，曲面臂身的下表面和安装基准面之间预留有足够的间隙，不会在装配时和安装基板发生摩擦干涉，整个构件没有多余的突出卡扣或者薄壁结构，搬运和装配过程中不容易出现磕碰变形。在通讯类小型设备的内部支撑场景中，这类构件可以同时连接三个不同方向的功能模块，中心位置的凸台可以穿过主轴或者定位销，实现整个基座的周向定位，曲面臂身留出的镂空空间可以供设备内部的线束穿过，优化整机的布线布局，不需要额外设计走线槽，进一步压缩整机的内部占用空间。
