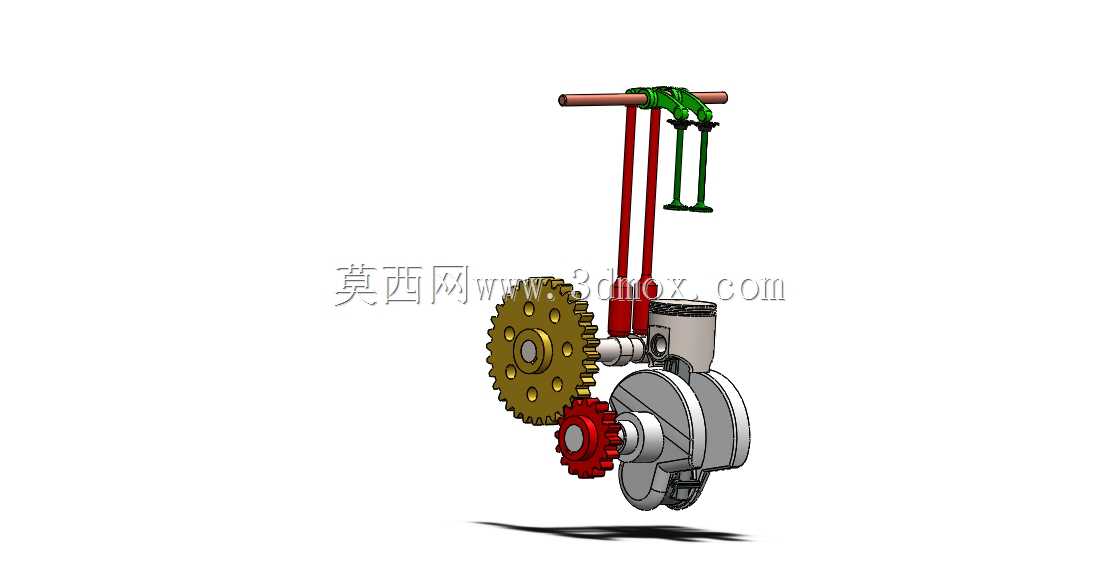

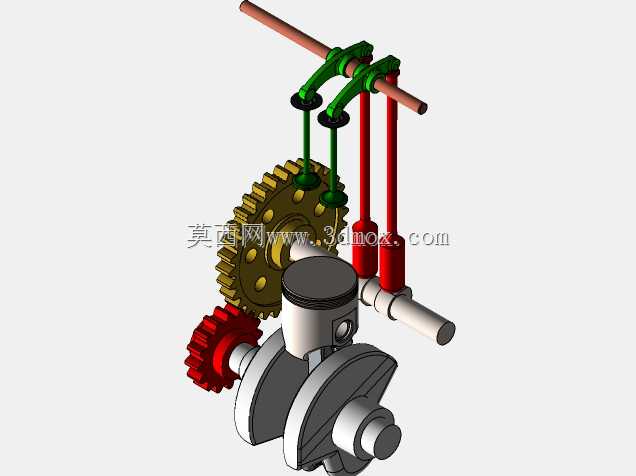

汽车发动机曲柄配气传动机构结构展示

这套结构模型还原了往复式内燃发动机核心的动力转换与配气联动单元，在实车应用中，这类结构是汽油、柴油动力单元完成热能向机械能转换的核心载体，广泛搭载于民用乘用车、商用货运车辆、小型工程动力设备中，承担着将燃料燃烧产生的爆发压力转化为旋转扭矩输出，同时精准控制进排气时序的核心作用。从结构设计逻辑来看，模型完整呈现了曲柄连杆机构与顶置气门配气机构的联动关系：下部的曲轴组件通过曲柄销连接活塞，活塞在气缸套内做往复直线运动时，通过连杆将直线推力转化为曲轴的旋转扭矩，曲轴前端的正时齿轮组通过不同齿数的齿轮啮合，匹配对应的传动比，将曲轴的旋转动力向上传递给顶置的凸轮摇臂组件，摇臂在凸轮轴的驱动下规律摆动，带动进排气气门按设定的配气相位定时开启、关闭，配合活塞的运动行程完成进气、压缩、做功、排气的完整工作循环。设计过程中需要重点考量各运动部件的运动干涉边界：曲轴的曲柄回转半径决定了活塞的行程长度，也直接限定了气缸体的轴向安装尺寸，齿轮啮合的中心距公差需要控制在合理范围，既保证传动平稳无卡滞，又避免齿侧间隙过大带来的传动噪音与正时偏差；摇臂的摆动行程需要与气门的升程精准匹配，预留合适的气门间隙，防止热态下部件膨胀导致气门关闭不严。从安装适配角度，这套核心机构的外部安装边界需要匹配气缸体、气缸盖的对应安装定位孔，曲轴两端的输出轴颈需要适配飞轮、前端轮系的安装尺寸，正时齿轮组的啮合标记需要对齐，才能保证配气相位与活塞行程的对应关系准确，避免出现气门碰撞活塞的致命故障。模型中不同部件采用差异化的色彩区分，能直观呈现各组件的装配关系与运动路径，对于理解发动机动力传递逻辑、开展结构教学、进行逆向设计参考都有实际的参考价值，结构设计中对运动副的配合间隙、部件的受力承载路径都做了贴合工程实际的还原，可直接用于结构原理演示、装配工艺模拟等场景。
