小型制冷系统真空压力表组件设计

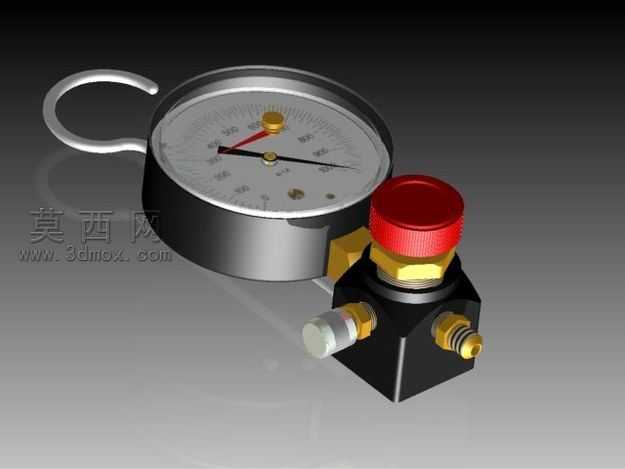

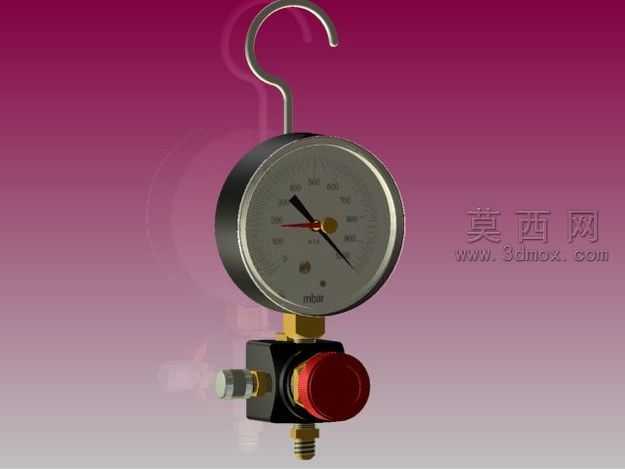

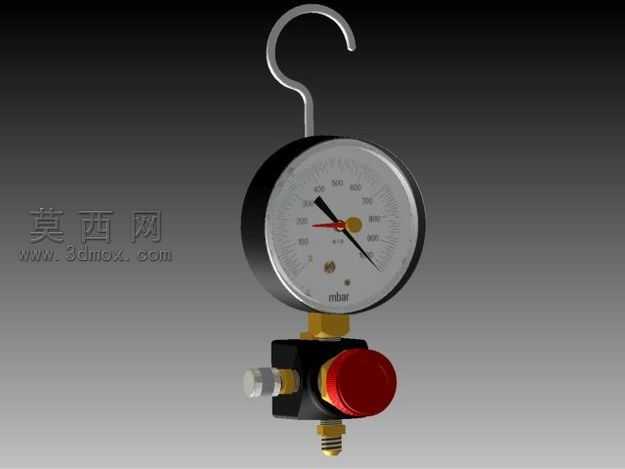

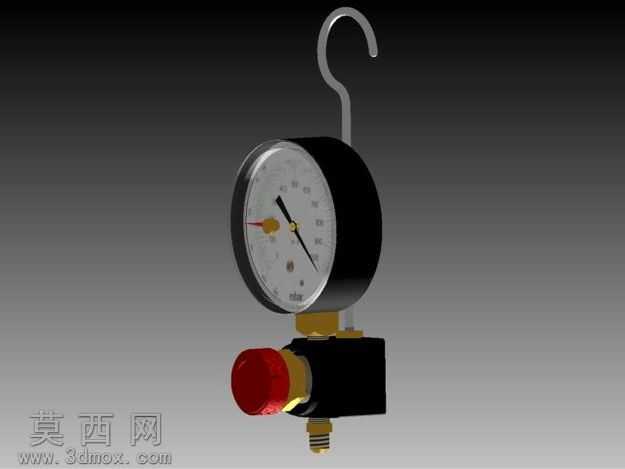

本模型为小型制冷系统配套的真空压力表检测组件，整体采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循实物的装配逻辑与尺寸比例，对每个零部件的配合公差做了合理预留，可直接用于装配干涉校验与结构演示。模型主体分为真空表头、集成阀块、调节旋钮、快接接头四个核心模块，表头部分还原了圆形金属表壳、挂环、表盘刻度、指针机构的完整细节，表壳采用哑光金属材质渲染，表面做了细腻的磨砂质感处理，表盘刻度印刷清晰，红色警示指针与黑色工作指针的色彩区分明确，表盖的透明玻璃材质添加了真实的环境反射与折射效果，还原玻璃的通透质感。集成阀块采用黑色硬质阳极氧化铝合金材质，表面做了哑光颗粒质感处理，阀块上的油路/气路通道做了内部结构的简化建模，既保证外观完整度又控制了模型面数。顶部的红色调节旋钮采用防滑纹理设计，旋钮与阀块之间的黄铜锁紧螺母还原了金属黄铜的亮面金属质感，侧面的两个快接接头分别做了不同的接口结构区分，接头处的金属卡簧、密封端面细节都做了精细建模，接头的金属部分做了镀彩锌的材质效果，还原五金配件的真实表面处理工艺。建模过程中对所有圆角、倒角细节都做了还原，没有生硬的直角结构，挂环的弧形曲面做了平滑处理，保证渲染时的光影过渡自然。渲染阶段采用影棚级布光，主光源从侧上方打亮主体，配合补光消除暗部死黑，背景采用渐变灰色突出产品主体，材质调整阶段针对不同部件的物理特性做了参数区分：金属部件的粗糙度、金属度参数根据实际表面处理效果调整，塑料旋钮的漫反射与高光参数匹配工程塑料的视觉特性，透明表盖的折射率、反射率参数经过多次调试达到接近真实玻璃的效果。整个模型结构完整，装配关系清晰，既可以用于制冷设备维修教学的演示素材，也可以作为制冷系统配套部件的设计参考，所有零部件都做了独立分组，方便后续做结构拆解、爆炸图制作等二次创作。
