同轴双出线圆柱密封接线端子结构

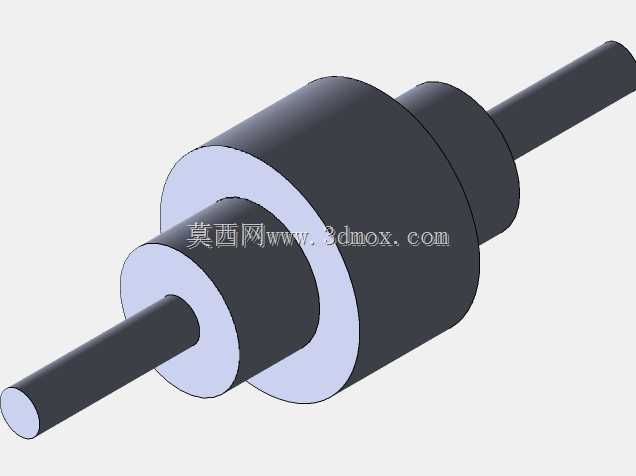

　　在通讯基站射频链路、户外工业控制机柜以及小型检测设备的布线场景里，线缆穿过金属壳体的位置始终要兼顾走线导通、壳体密封和结构限位三个核心需求，这款同轴双出线圆柱结构正是针对这类穿舱点位做的具象化设计。整个零件以三段同轴阶梯圆柱作为主体骨架，中间段直径最大，作为嵌装在设备面板开孔内的主体基座，两端直径逐级收窄，分别向壳体内外两侧伸出，每一段轴端都同轴引出一根圆柱形线缆，线缆从轴段端面中心贯穿而出，形成双侧出线的贯通形态，大直径基座的两个环形端面直接贴合面板两侧的安装接触面，不需要额外做复杂法兰凸缘，靠圆柱面与开孔的配合就能完成径向定位。

　　从实际装配逻辑来看，中间大圆柱的外径是匹配面板开孔的关键尺寸，设计时优先按面板预留的穿线孔公差做间隙配合，基座轴向长度对应面板壁厚，保证两端轴段伸出面板后不会和壳体内外的相邻元器件发生干涉；两端收窄轴段的外径小于中间基座，既可以在轴段外壁套装橡胶密封垫圈、锁紧螺母，也能为灌封密封胶留出环形填充空间，线缆和轴段内孔之间的环形间隙在实物装配中会填充密封胶或者加装线缆固定头，避免拉扯线缆时内部芯线出现松动。

　　这类结构最常见的用途是作为无源信号转接载体，比如射频天线的馈线穿舱接头、传感器信号的穿墙转接端子，或者小型旋转机构的走线过线件：当设备外壳需要达到防尘防水要求时，整根圆柱基座可以直接嵌装在面板开孔内，外侧轴段搭配密封圈压紧在面板外表面，内侧轴段在壳体内侧用螺母锁附，既可以阻断外部水汽、粉尘沿开孔缝隙进入设备内部，又能让两侧线缆保持同轴对位，信号传输过程中不会因为走线弯折出现阻抗突变。

　　建模过程中所有特征都围绕回转体同轴度展开，先绘制三段阶梯轴的回转轮廓，通过旋转命令生成主体基座，再在两端轴面绘制线缆截面，拉伸生成双侧伸出的圆柱线缆；所有阶梯端面都保留了清晰的环形棱边，没有做多余倒角，方便工程图中直接标注各段轴径、轴向长度、同轴度公差。结构上没有设置侧向卡扣或者异形凸耳，整体完全轴对称，在装配时不需要对位防呆，绕轴线任意角度旋转都可以正常装入开孔，适配自动化产线的快速压装工序；圆柱外壁的光滑曲面也方便搭配O型圈实现周向密封，相比方形穿线座，轴对称结构不存在边角密封死角，压缩密封圈时受力均匀，长期使用后密封面不会出现局部应力松弛。

　　从安装边界考量，两端伸出的线缆长度可以根据设备内部接线空间、外部走线距离灵活调整，三维模型里线缆伸出段的长度预留了足够的修改余量，结构工程师可以直接在软件中编辑拉伸参数匹配实际线长；中间基座的最大外圆决定了面板开孔的最小加工尺寸，周边不需要预留额外的螺丝安装位，只需要在面板对应位置加工一个同轴圆孔即可完成布置，对于空间紧凑的手持通讯设备、小型户外传感节点来说，这种纯圆柱穿舱结构占用的面板面积远小于带安装法兰的常规接头。

　　在功能特性上，整体刚性的圆柱基座可以承受一定的线缆侧向拉扯力，外力作用在伸出线缆上时，载荷会先传递到两端收窄轴段，再通过大直径基座分散到整个面板接触面，不会像薄壁橡胶护线套那样容易被拉扯脱落；阶梯轴的环形端面还可以作为轴向限位面，当压装到位后，基座端面贴紧面板，不会出现沿轴向窜动的问题。如果用于射频信号传输场景，同轴布置的双侧线缆可以保持屏蔽层连续接续，圆柱金属基座本身可以作为屏蔽层的一部分，降低外界电磁干扰对传输信号的影响，这也是通讯类穿线接头普遍采用同轴圆柱外形的核心原因。
