内燃机活塞连杆组件结构三维数模

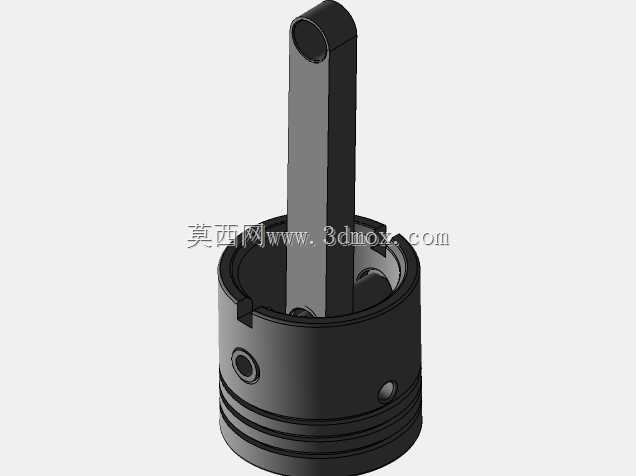

　　这套活塞连杆组件的三维结构，围绕往复式动力设备最核心的运动转换环节搭建，数模完整还原了活塞本体、环槽结构、活塞销配合位以及长连杆的装配关系，没有做多余的外观装饰，所有几何特征都对应实际加工与装配的功能需求。

　　从现场使用场景来看，这类组件直接布置在气缸体内部，活塞外圆柱面和气缸壁形成滑动密封配合，燃烧室内工质膨胀产生的压力作用在活塞顶面，推动活塞沿气缸轴线做直线往复运动；连杆小头通过活塞销和活塞内腔的销座铰接，连杆大头则后续和曲轴的曲柄销配合，把活塞的直线运动转化为曲轴的旋转扭矩，向外输出动力。不管是小型通用汽油机、微型空压机，还是教学演示用的拆解机构，这套运动副的匹配逻辑都是完全一致的。

　　建模时首先锁定的是活塞的外形边界：活塞整体为带顶部封闭的圆柱筒体，外圆面上加工出多道平行环槽，对应气环与油环的安装位置——气环负责密封燃烧室高压燃气，避免窜气到曲轴箱，油环则在往复运动中刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧。活塞侧壁开设的销孔同轴度要求极高，销孔两端和内腔的加强凸台连为一体，用来承受燃气压力传递过来的巨大交变载荷，活塞裙部的型线在实际设计中会预留微量热膨胀间隙，冷态下略带椭圆度，工作受热膨胀后才能和气缸壁保持均匀贴合，避免拉缸或者敲缸。图中活塞侧壁预留的小孔对应活塞销的限位卡环安装位，防止活塞销在工作中轴向窜动刮伤气缸内壁。

　　连杆部分采用长杆式结构，小头为整圆环形，内孔直接穿入活塞销，杆身截面沿受力方向做了等强度过渡，既满足往复运动的轻量化要求，又能承受做功行程的冲击压载荷与往复惯性力。建模时连杆的两个铰接孔轴线平行度是核心装配基准：小头孔轴线和活塞销孔同轴，大头孔轴线后续和曲轴曲柄销配合，两个孔的中心距直接决定了发动机的曲柄连杆机构行程参数，中心距的偏差会直接改变压缩比与运动干涉边界。

　　装配边界上，活塞装入气缸后，顶面在上止点、下止点之间的运动行程由曲轴回转半径决定，连杆在摆动过程中，杆身和活塞内腔的避让空间已经在数模中做了校核：当活塞运动到接近上止点、连杆摆角最大的位置时，杆身侧面和活塞内腔壁、曲轴平衡块之间都预留了足够的安全间隙，不会出现运动磕碰。活塞环装入环槽后，环的开口间隙、侧隙都有对应的设计余量，三维模型中环槽的宽度、深度尺寸可以直接导出作为机加工的工序参考，销孔与活塞销、连杆小头孔的配合公差段也在结构里做了清晰区分，方便后续工程图中标注过渡配合或者间隙配合的精度要求。

　　整个组件的结构没有冗余特征，每一处凸台、凹槽、开孔都服务于受力传递、润滑容屑、装配限位的实际功能，做结构设计时可以直接以此为基础调整缸径、行程、连杆长度参数，匹配不同排量的动力设备需求，也可以作为机构运动仿真的装配体源文件，添加运动副后直接输出活塞的位移、速度、加速度曲线，校核往复惯性力对整机振动的影响。
