同轴双层阶梯空心圆柱隔套结构

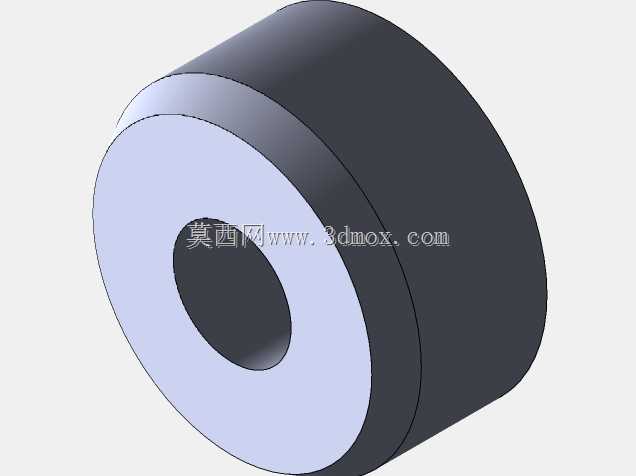

　　在通讯终端手持设备的内部装配链路里，这类同轴空心圆柱构件往往承担着定位、隔挡与走线防护的多重作用，很多初入行的结构工程师在处理消费电子内部堆叠时，很容易忽略这类看似简单的套类零件，实际上它的尺寸链公差直接决定了相邻组件的同轴度与装配间隙。从结构形态上看，该零件为两段不同外径的同轴回转体，大直径段占据轴向长度的大部分区域，小直径段从大直径段的端面同轴延伸而出，两段外圆之间形成清晰的轴肩台阶，零件中心贯通加工出等直径的轴向通孔，整体没有额外的开槽、凸耳或异形特征，属于典型的轴对称套类零件。在实际设备装配场景中，这类构件常套在通讯设备的连接销轴、天线转轴或者内部固定螺柱外侧，轴肩台阶可以直接抵靠在相邻两个零部件的贴合端面之间，

　　一方面限制被分隔零件的轴向窜动，避免不同功能的金属部件直接接触发生摩擦磨损，另一方面中心通孔可以供紧固件、信号走线或者转轴从中穿过，让整组装配的同轴度得到可靠保证。做这类零件的三维结构设计时，首先要从整机的堆叠边界反推尺寸：先确认被穿过的紧固件或者转轴的外径，中心通孔的内径要留出合理的配合间隙，如果是作为转动隔套使用，通孔和转轴之间采用间隙配合，保证转轴转动时隔套不会随动卡滞；如果是作为固定隔垫使用，通孔内径可以略大于螺柱外径，方便装配时快速套入，不会出现对位卡顿。两段外圆的直径差由相邻两个待分隔零件的避让孔尺寸决定，小直径段的外圆可以嵌入其中一个零件的沉孔内，实现径向的预定位，大直径段的端面则贴靠在另一零件的外壁面，

　　轴肩的轴向厚度就是两个零件之间需要保留的安全间隙，这个厚度不能随意设定，既要避免间隙过小导致零件装配后互相挤压干涉，也要防止间隙过大造成整机内部堆叠松散、部件晃动。从建模逻辑来看，这类纯回转体零件不需要复杂的特征堆叠，先在前视基准面绘制过旋转中心的半剖面轮廓，标注清楚各段外圆的直径、轴向长度、中心通孔的内径以及轴肩处的过渡边界，通过旋转凸台命令一次生成主体结构即可。设计过程中需要额外留意轴肩位置的棱边处理，如果两个配合零件的表面都是喷涂或者阳极氧化的外观面，轴肩的棱角要做极小的倒角去除毛刺，避免装配时刮伤相邻零件的表面涂层；如果零件选用的是弹性橡胶或者软质塑胶材质，棱边可以保留轻微锐边，让抵靠时的接触摩擦力更大，防松效果更好。

　　在安装边界校核环节，要把该隔套放入整机的装配体中做干涉检查：确认小直径段嵌入对应沉孔后，端面不会和沉孔底面发生硬顶，大直径段的外圆不会和周边的电池、排线、电路板元器件发生空间冲突，中心通孔穿入紧固件后，紧固件的头部或者螺母锁紧时，压紧力要均匀作用在隔套的端面上，不能出现压偏、滑边的情况。在通讯手持设备的长期使用场景中，这类隔套还能起到缓冲吸振的作用，当设备发生意外跌落或者受到外部冲击时，套在螺柱外侧的隔套可以吸收部分轴向冲击载荷，避免刚性的金属螺柱直接挤压脆硬的电路板基材，减少电路板焊盘脱落、元器件开裂的失效风险。零件的材质选择也会匹配实际功能需求，需要绝缘隔电的场景会选用尼龙或者POM硬质塑胶，需要导电接地的场景会选用铝合金做表面导电氧化，需要缓冲减振的场景会选用硅胶或者聚氨酯弹性体，不同材质的成型收缩率在建模阶段就要提前补偿，保证量产成型后的尺寸符合装配公差要求。整个零件没有复杂的加工难点，塑胶件可以通过注塑模具快速批量生产，金属件可以通过棒料车削一次加工成型，极低的制造成本却能大幅提升整机组装的良率与长期使用的可靠性，是消费电子通讯设备内部非常典型的基础定位构件。
