内燃机往复式活塞结构三维数模

　　该零件为内燃机核心往复运动构件，整体采用圆柱筒体构型，在动力循环中承担将燃烧室内燃气爆发压力通过连杆转化为曲轴旋转扭矩的功能，同时配合活塞环完成气缸密封、热量传导与机油控油，是决定发动机压缩比、摩擦损耗与运转可靠性的关键件。

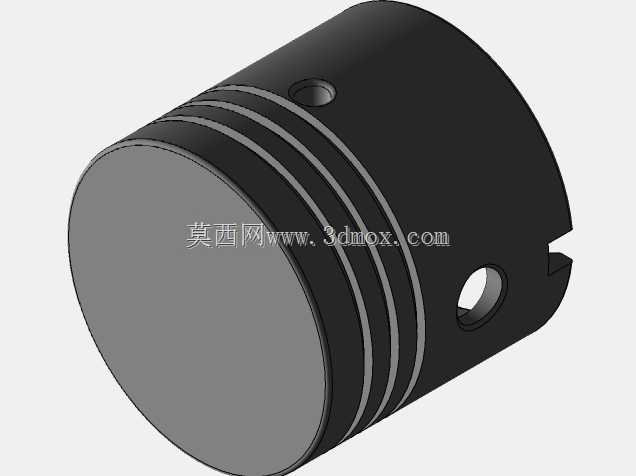

　　从结构细节来看，活塞头部外圆加工有三道平行环槽，用于分别装配气环与油环：两道气环负责阻断燃烧室高压燃气向曲轴箱窜漏，油环则刮除气缸壁多余润滑油，避免机油进入燃烧室形成积碳。环槽的轴向宽度、槽底退刀结构与侧隙设计直接影响环组的随动密封性，建模时环槽截面与外圆同轴度需严格控制，避免工作中出现环卡滞、偏磨。活塞销孔采用横向贯通布局，孔位位于活塞裙部中上部，用于穿装活塞销实现与连杆小头的铰接，销孔轴线与活塞轴线保持垂直且存在预设偏心量，可抵消换向瞬间的活塞拍击噪声；销孔两端预留卡环槽，用于安装挡圈限制活塞销轴向窜动。活塞顶部为平顶构型，结构简单加工便捷，配合气缸盖燃烧室形成稳定压缩容积，顶面承受燃气高温高压作用，裙部则在往复行程中沿气缸内壁导向，承受侧向压紧力。裙部下缘开设的缺口用于避让曲轴平衡块，防止活塞运动到下止点时与运转部件发生运动干涉。

　　实际选型与装配场景中，该类活塞广泛适配小型单缸汽油机、微型空压机、教学演示内燃机以及低压往复泵动力端，在农用小型动力机械、便携发电机组、实训教学设备中十分常见。设计阶段首先需要匹配气缸内径确定活塞外圆基本尺寸，外圆与缸壁之间预留微米级配合间隙，补偿高温下铝合金活塞的热膨胀量；活塞总高度需结合发动机行程、连杆长度校核上下止点位置，既要保证顶部在上止点时不碰撞气门与缸盖，也要确认裙部下止点不会脱出气缸工作面。销孔直径需匹配对应规格活塞销，销与销孔、连杆小头衬套的配合间隙需兼顾转动灵活性与承载能力，间隙过小会在热态下抱死，过大则会产生冲击异响。环槽尺寸需与选配的活塞环厚度、闭口间隙对应，装配后环在槽内可自由浮动且无卡滞。

　　三维建模过程中，先以旋转特征生成活塞基础筒体轮廓，再通过切除特征依次加工环槽、横向销孔、裙部避让缺口与销孔端卡环槽，所有回转面保证同轴度约束，销孔轴线添加垂直与偏心尺寸约束，完整还原零件的装配基准与加工特征。数模可直接用于运动干涉校核、虚拟装配演示、零部件加工出图以及教学原理展示，结构特征清晰，装配关系明确，能够直观呈现活塞在气缸内的往复工作逻辑。
