双孔长圆型红色连接挂板结构件

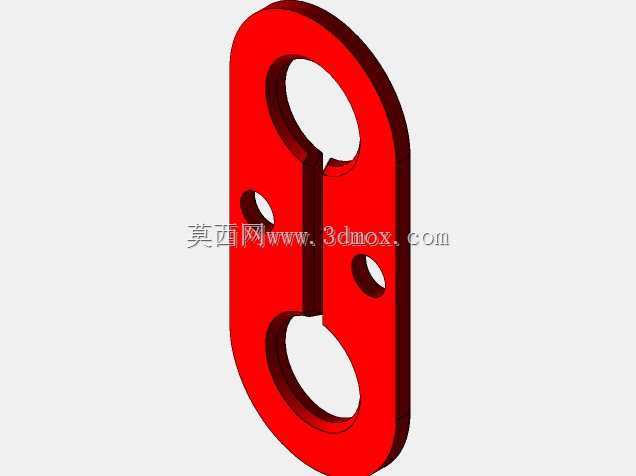

　　这款长圆轮廓的红色板类连接件，在小型工装夹具、便携通讯终端周边挂装结构、轻型吊装辅具以及实验室小型设备限位组件里都有很高的复用率，整体采用等厚薄板加工成型，外轮廓两端做整圆半圆弧过渡，侧边为平行直边，没有突兀的尖角，既避免了装配搬运过程中划伤操作人员，也让板材受力时的应力分布沿着圆弧轮廓均匀扩散，不会在直角拐角处出现应力集中开裂的问题。板件上下两端各开设一个大尺寸贯通圆孔，两个大孔的轴线平行、孔径一致，主要用来穿装销轴、锁紧螺栓或者挂接定位销，当作为双点吊接板使用时，两个大孔可以分别连接上游吊点和下游承载件，把单点受拉的载荷拆分到两处连接位，大幅降低单孔的剪切受力；如果作为通讯工具类外设的挂载支架，

　　两个大孔也可以直接套在设备背部的预设挂柱上，实现快速卡装，不需要额外加装锁固件就能完成临时固定。板件正中间沿长度方向开有一条贯通的窄缝，窄缝从两个大孔之间的区域纵向延伸，把板体中间段分隔成左右两个弹性臂，这个切缝设计是整个结构的核心：当穿入销轴或者挂柱之后，两个弹性臂可以产生微小的张开变形，既能够补偿孔位加工带来的同轴度误差，也可以在受到侧向冲击时通过弹性形变吸收震动能量，避免刚性连接直接把冲击载荷传递到被挂载的精密通讯部件上。在中间切缝的两侧，还对称布置了两个小直径的贯通孔，小孔的轴线和两端大孔保持平行，位置刚好落在弹性臂的实体区域，这两个小孔可以穿装紧定螺钉，当板件挂装到对应轴位之后，拧紧两侧的紧定螺钉就能让两个弹性臂向内收拢，

　　把中间切缝的间隙小幅压缩，进而让上下大孔的内壁抱紧穿入的销轴，彻底消除挂接后的旷量，让整个连接件在设备移动、搬运过程中不会出现松脱晃动。从建模逻辑来看，先绘制长圆形的外轮廓草图，拉伸指定板厚得到基础板坯，之后依次切除两端大孔、中间窄缝和两侧小孔，所有孔位都做垂直于板面的贯通切除，不需要额外做复杂的曲面特征，加工阶段既可以用激光切割直接从整板上切出所有轮廓和孔位，也可以采用数控铣削完成外形和孔加工，量产时还能选用冲压模具一次冲制成型，加工成本很低，适合批量配套到轻型挂载套件里。安装边界方面，板件的总长度由两端半圆弧的中心距加上单倍孔径决定，宽度方向和两端大孔的外径保持一致，厚度可以根据实际承载需求在3毫米到8毫米之间选取，

　　装配时需要预留出两侧紧定螺钉的操作空间，也就是板件左右直边外侧要留出至少能放入内六角扳手的间隙，避免装机之后螺钉无法锁紧；板面和被连接件的贴合面要保证平整，不需要额外加装垫片，依靠两个弹性臂的抱紧力就可以实现足够的摩擦锁固。在实际工况里，这类挂板经常用在手持通讯检测设备的肩带连接位、小型仪器箱的内部挂载支架、自动化生产线轻型料道的吊挂件上，既可以承受沿板长方向的拉伸载荷，也能承受垂直于板面的小幅度剪切力，中间的切缝结构还能补偿温度变化带来的尺寸胀缩，不会因为环境温差导致连接位出现卡滞或者附加内应力。建模过程中所有特征都保留了完整的参数关联，修改板厚、孔径、切缝宽度或者小孔位置时，整个零件可以快速再生，不需要重新绘制草图，设计人员只需要根据实际挂载的载荷大小调整板厚和大孔直径，就能快速衍生出不同承载等级的系列化连接件，不需要重复搭建基础结构，大幅缩短了周边配套件的设计周期。
