通讯设备异形安装固定支座结构

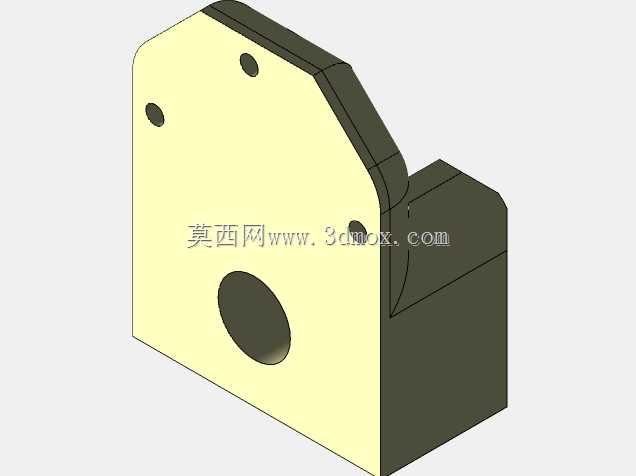

　　该零件属于通讯终端及配套工装里的安装固定类支座，整体采用块状基体加侧立安装面板的组合构型，在手持通讯设备、桌面测试治具以及小型通讯外设的装配场景中，主要承担部件定位、承载连接以及相对位置约束的作用。从结构布局来看，零件一侧为厚度均匀的立式安装面板，面板轮廓并非规则矩形，顶部做了斜切过渡处理，边角位置设置圆弧倒角，既可以避免装配过程中锐边划伤操作人员或线缆表皮，也能在有限的设备内部空间里避让周边相邻的元器件、走线槽以及外壳卡扣。面板上分布三处小直径通孔与一处大直径中心孔，三处小孔沿面板非对称排布，对应装配时的螺丝锁付点位，非对称的孔位设计本身具备防错属性，装配工人无需额外对位标记即可快速区分安装方向，杜绝反向装夹导致的后续干涉问题；

　　面板下部的大直径通孔为核心过孔结构，通讯设备的转轴、连接轴或者信号接插件可以从该孔位穿过，孔壁预留合理的配合间隙，既保证轴类部件转动或插拔时不会与支座发生剐蹭，也能为轴端的限位卡环、密封胶圈预留安装空间。零件另一侧为实心块状凸台结构，凸台与立式面板为一体化成型结构，衔接位置做了加厚过渡处理，避免直角连接处出现应力集中，在设备受到跌落冲击、持续振动时，加厚的过渡区域可以分散锁付螺丝传递的交变载荷，防止面板与基体连接处出现开裂变形。凸台的外侧端面为平整加工面，可作为整个支座的次级安装基准，既可以贴合设备内部的塑胶壳体筋位，也能与相邻的金属支架端面抵靠，承担侧向限位的功能，凸台的厚度尺寸经过匹配设计，装入设备壳体后，端面与壳体内壁预留0.

　　2至0.3毫米的装配间隙，抵消塑胶件成型收缩带来的尺寸公差，避免装配后出现壳体顶白、支座翘曲的问题。在安装边界方面，立式面板的外轮廓尺寸适配通讯设备内部的安装仓空间，顶部斜切边对应设备外壳的曲面内壁，装配后面板与壳体内壁的间隙均匀，不会出现局部间隙过大导致的支座晃动，也不会因间隙过小造成装配压合困难。面板上的三个小孔孔位周边做了局部沉台设计，锁付螺丝后螺丝头部完全沉入沉台内，不会突出面板表面，既可以避免螺丝头部刮伤堆叠放置的设备外壳，也能缩减支座整体占用的厚度空间，让设备内部的堆叠布局更加紧凑。大直径中心孔的轴线与块状凸台的侧面保持平行，孔位中心到面板底边的距离经过尺寸链校核，当穿入的连接轴外接旋钮、卡扣或者信号接头时，

　　外接部件的活动行程完全落在设备外壳的开孔范围内，不会出现运动过程中部件与壳体内壁碰撞的情况。从实际使用场景出发，这类支座常应用在手持通讯终端的侧边功能模块固定、通讯测试治具的接头定位座以及小型通讯中继设备的内部支架位置，工作过程中支座需要长期承受设备携带时产生的随机振动，以及反复插拔接口带来的侧向作用力，一体化的实心基体结构可以保证长期使用后孔位不会出现偏移，锁付螺丝的预紧力也不会因基体变形出现衰减。结构设计阶段针对面板的受力分布做了优化，三处小孔的排布位置避开了大直径中心孔的应力扩散区域，当中心孔内穿入的轴件受到径向作用力时，载荷不会直接传递到螺丝锁付点位，避免螺丝受到额外剪切力出现滑牙甚至断裂。面板外侧的大面积平整平面可以作为贴装缓冲泡棉、导电海绵的基准面，通讯设备组装时可在该位置粘贴缓冲材料，进一步填充支座与外壳之间的间隙，同时起到电磁屏蔽的辅助作用。块状凸台的侧面预留的平面区域也可根据后续拓展需求，追加加工定位销孔或者螺纹孔，用于外接附加的功能小板、走线固定扣等配件，无需重新更改主体铸件或机加工坯料的外形，具备较好的结构拓展性。零件所有外露棱边均做了倒钝处理，没有尖锐的加工毛刺，在自动化装配线上输送时，不会勾连设备内部的柔性排线，也不会在取放过程中造成操作人员划伤，完全适配通讯产品批量装配的工艺要求。
