空心圆柱缓冲隔振衬套结构设计

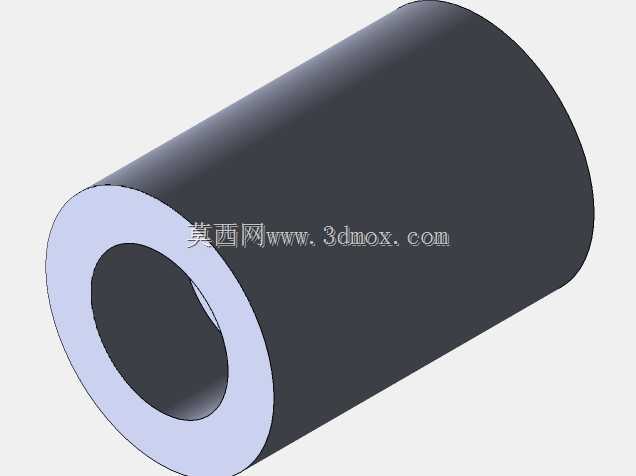

　　该零件呈现为同轴空心圆柱结构，外圆柱面连续完整，内孔沿轴向贯通，端面平整，整体没有复杂凸缘、卡槽或异形开口，属于典型的套筒式缓冲、支承或导向元件。从结构形态看，它可以在设备中承担轴类零件与安装座之间的隔离、减振、降噪、耐磨衬垫以及径向限位等作用，常见于小型传动机构、通讯设备支架、自动化夹具、检测治具和轻载机械连接部位。

　　在实际设备布置中，这类空心套筒往往套在销轴、螺栓或导向杆外侧，外部嵌入支架孔、连杆孔或机架安装孔内。内孔需要保证穿装杆件能够顺利通过，并根据配合关系选择间隙配合或轻微过渡配合；外圆则与被安装孔形成支承接触。工作时，杆件与机架之间不直接发生刚性碰撞，冲击载荷先经过套筒壁传递，材料自身的弹性变形能够吸收一部分振动能量，从而降低金属件之间的磨损和噪声。对于频繁小幅摆动、往复运动或存在装配偏差的连接点，这种结构还可以补偿少量同轴度误差，使安装过程不至于因孔位轻微偏差而产生过大附加应力。

　　建模时应优先保证内外圆柱面的同轴度，因为该零件的功能核心在于环形壁厚均匀。若外圆与内孔偏心，受压侧壁厚减薄，会导致局部刚度突变，长期受载后容易在薄壁位置出现压溃、撕裂或永久变形。端面与轴线的垂直度也需要控制，衬套被轴向压紧时，端面如果倾斜，会使载荷集中在环形边缘，不仅影响隔振效果，还可能造成销轴弯曲或支架孔口异常磨损。三维造型中可采用草图绘制两个同心圆后拉伸成型，再对端部棱边进行细小倒角处理，避免装配时刮伤销轴表面或卡滞在安装孔入口。

　　外形尺寸设计主要围绕内孔直径、外圆直径和轴向长度展开。内孔尺寸由穿装杆件的名义直径决定，同时要考虑材料受压后的装配状态；若用于弹性缓冲，内孔可略小于销轴直径，使套装后产生适度抱紧力；若以导向和耐磨为主，则应保留稳定间隙，保证杆件运动顺畅。外圆直径与安装孔孔径、允许环形壁厚以及承载能力相关，壁厚过小会使缓冲件侧向刚度不足，受径向力后容易过度变形；壁厚过大则柔性下降，隔振和补偿偏差的能力减弱。轴向长度需要结合支架厚度、销轴支承跨距和接触面压确定，过短会导致支承面积不足，过长则可能增加摩擦并占用不必要的安装空间。

　　安装边界方面，零件两端应预留压紧或限位空间。若衬套两侧由挡圈、垫片或台阶面固定，需要确认端面受压后不会沿轴向脱出；若衬套直接压入支架孔，则外圆与孔壁之间应设置合理过盈量，防止工作中随销轴转动或滑移。对于存在摆动的工况，内孔表面应尽量保持光滑，减少与销轴之间的摩擦阻力；外圆则可根据安装方式选择压入面或自由面。设计人员在布置周边结构时，还应检查衬套外侧是否有足够孔壁厚度，避免支架孔在压装过程中开裂，同时保证销轴端部紧固件不会与衬套端面发生干涉。

　　从受力路径看，径向载荷从销轴经内孔表面传入环形壁，再通过外圆传递到机架孔。环形截面在各个方向上具有相近的抗弯和抗压特性，因此该结构对多方向小幅振动都有较好的适应能力。与带法兰衬套相比，这种纯圆柱件结构更简单，占用轴向空间更小，适合两侧没有明显定位台阶、安装空间紧凑的位置；但它缺少法兰端面，轴向定位需要依靠孔肩、垫片或粘接等方式实现。

　　在结构评审时，应重点核对内孔通过性、外圆压装性、端面接触状态以及环形壁厚的均匀性。对于需要长期承受交变载荷的部位，还应在模型中保留适当圆角或倒角，避免端部锐边形成应力集中。整体来看，该空心圆柱件虽然几何形状简单，但在连接系统中承担着隔离刚性接触、吸收振动、保护孔轴配合面的作用，其尺寸链和配合边界直接影响设备运行的平稳性与维护周期。
