长幅柔性面料自动裁切输送生产线

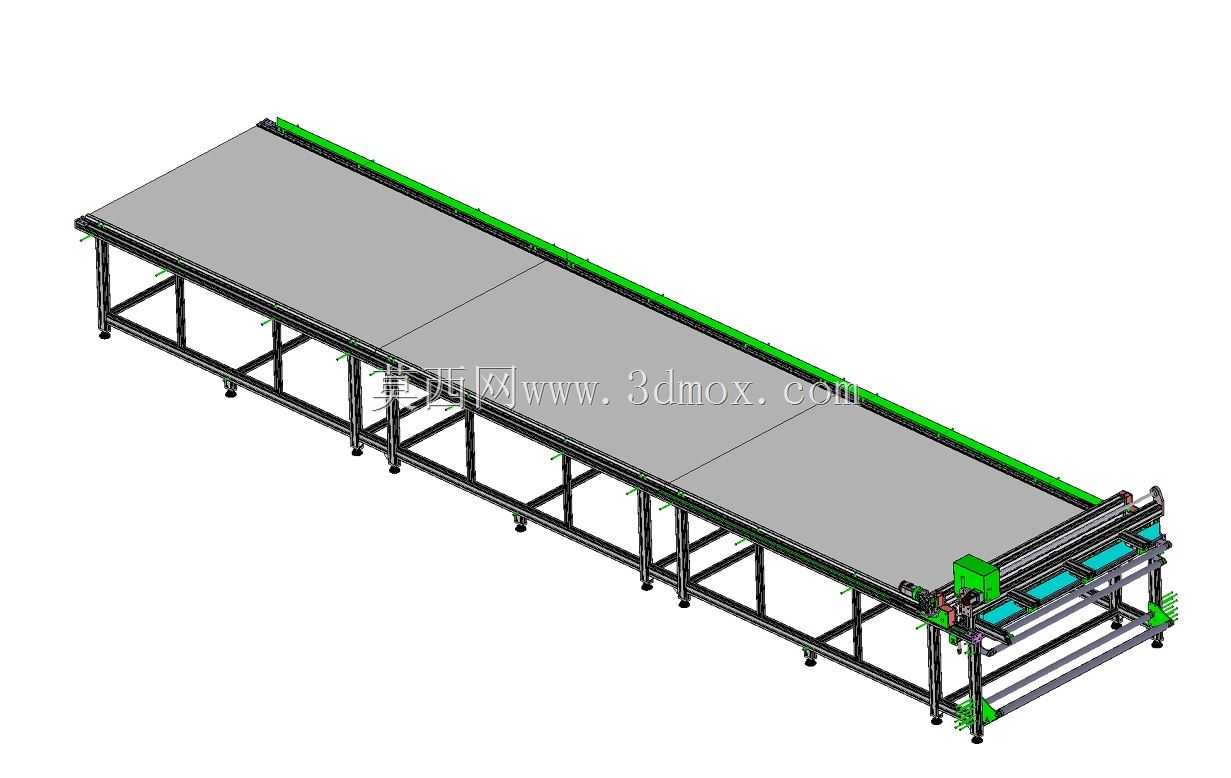

　　这套长幅柔性面料自动裁切输送生产线，面向纺织服装、家纺、产业用布及柔性卷材加工车间的连续下料场景而搭建，核心解决成卷布料、无纺布、皮革、覆膜织物等软质材料在铺展、定长、横切环节人工对位慢、切口不齐、长度误差累积的问题。整机采用平台式铺布加龙门移动裁切的布局，宽大的水平工作台面承担面料承托与展平功能，待加工卷材从一端送入后随输送带步进前移，横跨台面的裁切横梁携带刀头沿导轨横向行走，完成幅宽方向的直线切断，从而把连续卷材分切成设定长度的片料。

　　从结构组成看，设备主体由铝型材拼装机架、铺布工作台、输送网带或皮带、龙门裁切横梁、裁切刀头组件、驱动传动单元、侧边导向与压料机构、电气控制及防护件构成。机架大量采用工业铝型材搭建，立柱与横梁通过角件和紧固件连接，既保证了长跨距台面的刚性，又便于现场组装与后期改型；底部配置可调脚杯，用于在不平整地面上校正台面水平，消除输送带跑偏和裁切倾斜隐患。工作台面沿长度方向延伸，能够容纳较长的裁片铺放，台面两侧布置导向限位，防止软料在进给过程中左右偏移。

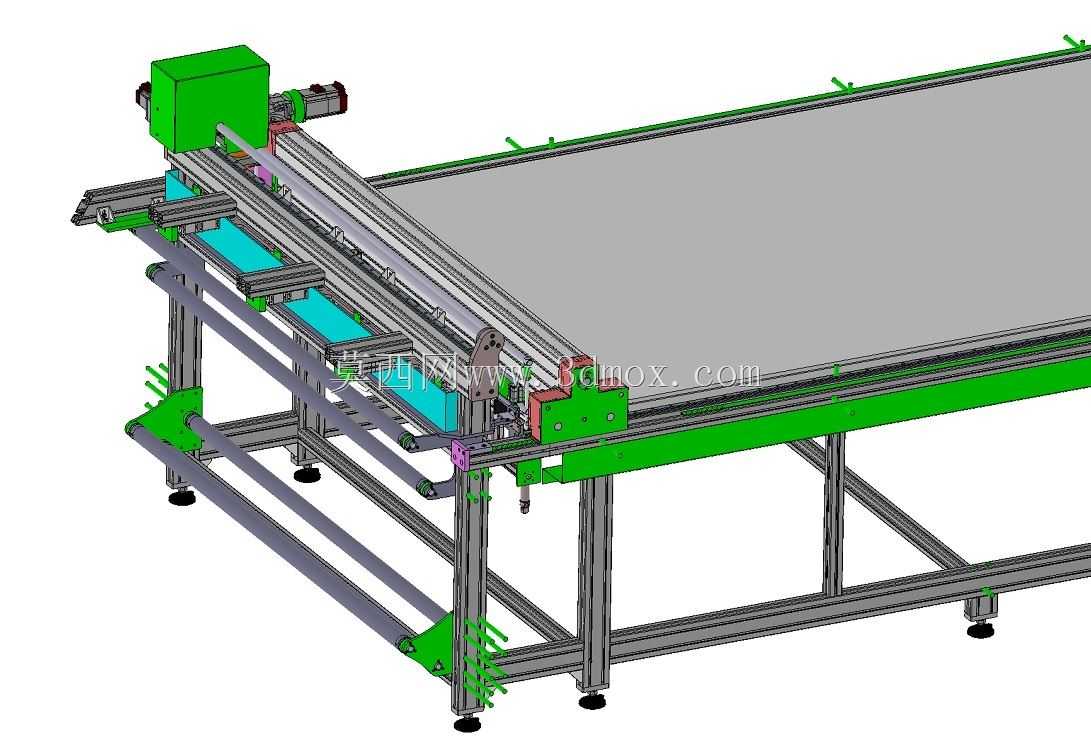

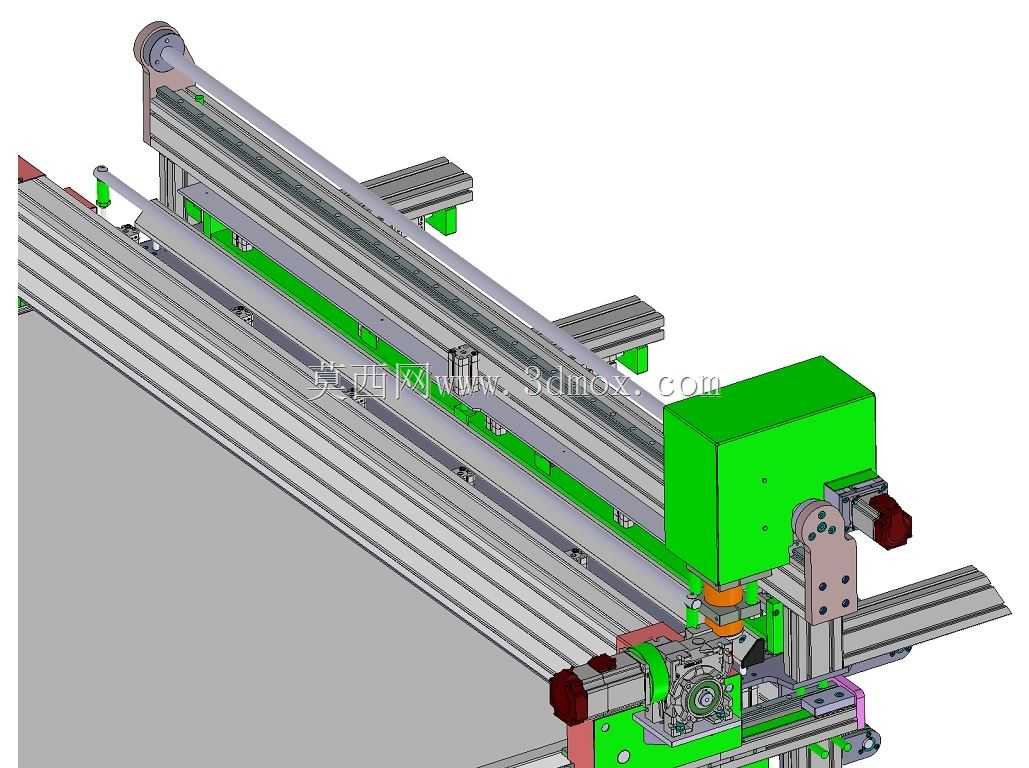

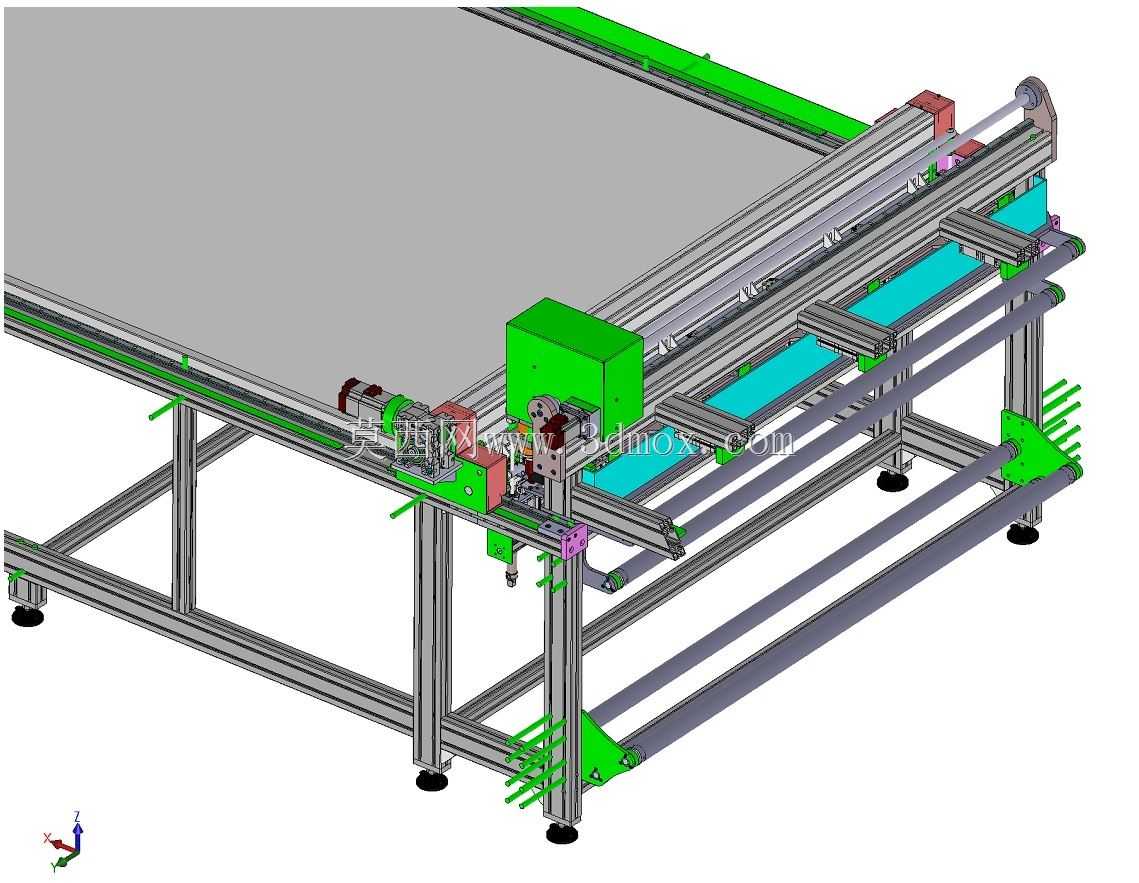

　　裁切执行部分是整机的功能核心。龙门横梁架设于工作台上方，横梁上铺设直线导轨，裁切刀头通过滑块挂载，由伺服或步进电机配合同步带驱动沿幅宽方向往复运动；刀头可根据材料特性配置圆刀、直刀或振动刀，圆刀适合连续纺织布料的高速切断，振动刀则对多层叠布、皮革及含一定硬度的复合材料适应性更好。横梁自身或输送带负责材料长度方向的进给定位，二者配合实现任意定长裁切。为避免软质面料在切割瞬间起皱、移位，刀头附近及横梁下方设置压料条或压布机构，切断前先将面料压紧贴合台面，刀头行走过程中材料保持张紧稳定，从而保证切口平直、无拉丝、无翘边。

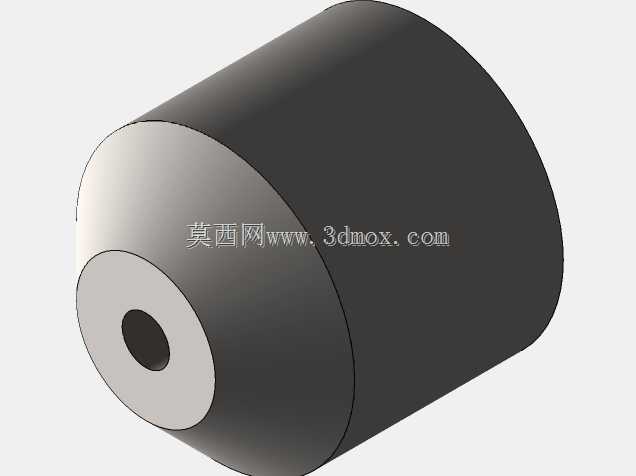

　　输送与进给系统决定了定长精度。工作台面的输送带由辊筒张紧驱动，电机经减速机或同步带轮带动辊筒转动，面料随带面匀速或步进前移；长度方向定位可由伺服电机编码器闭环控制，设定裁片长度后设备自动完成送料、压紧、裁切、松开、再送料的循环。对于需要印花对位、条纹对格的面料，还可在机架上增设色标传感器检测图案标记，控制系统据此修正进给量，实现对花裁切。台面下方的承托结构和张紧调节座方便调整皮带松紧，长期运行后补偿带体伸长，维持送料平稳。

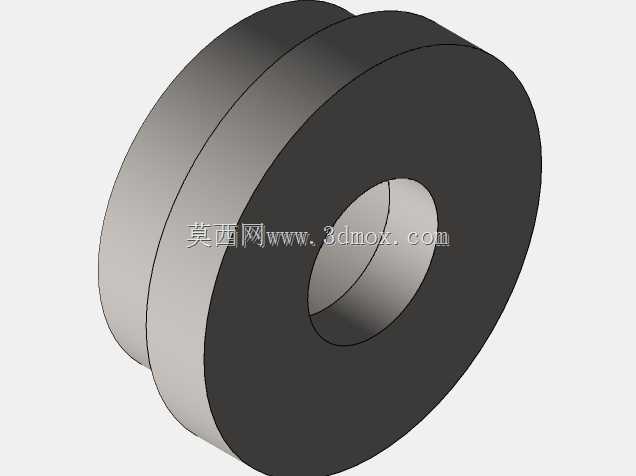

　　传动与导向设计上，横向裁切行程采用直线导轨副承受刀头的径向和侧向载荷，同步带传动兼顾高速与定位重复精度，带轮张紧结构可消除回程间隙；长度方向输送则依靠辊筒摩擦驱动，辊筒表面做防滑处理以避免布料与带面打滑。整机动力分布在刀头行走、材料输送和压料动作几处，各轴通过控制系统协调时序，送料到位后压料下压，刀头启动横切，切完抬刀、松压、再送料，节拍连贯。气路部分若配置气动压脚，需预留电磁阀、调压过滤及气管走线空间，电缆和气管沿铝型材槽口或拖链布置，随龙门移动时不与运动件干涉。

　　在外形尺寸与安装边界方面，这类设备属于长条形大台面机型，长度方向通常依据最大裁片长度和卷材幅宽确定，工作台横跨车间较大面积，布置时需在进料端预留卷材上料、换卷和操作空间，出料端预留裁片收集与堆放区域，设备两侧留出维护通道以便检修刀头、更换皮带和调整导轨。安装基础要求地面平整、承重足够，脚杯调平后锁紧；顶部龙门移动范围内不得有管线、梁柱干涉，气源与电源接口引至机架端部固定位置。由于整机较长，铝型材机架的对接直线度、导轨安装平行度以及皮带跑偏量是现场调试重点，需保证横梁行走顺畅、台面水平一致。

　　实际选型与建模时，结构工程师需重点关注几个边界：一是裁切幅宽决定龙门跨度，导轨和横梁型材截面要满足刀头移动时的挠度控制，避免横梁中部下弯影响切口；二是材料厚度和层数决定刀头形式、压料力及电机扭矩，多层裁切需加大刀头功率和台面压紧范围；三是送料精度与面料打滑、辊筒直径、编码器分辨率直接相关，长尺寸裁片要防止累积误差；四是软料除尘与边角料收集，裁切产生的线头、碎屑可在台面或刀头处设置吸风口接入除尘。三维建模时应完整表达铝型材框架拼接关系、导轨滑块装配、刀头运动包络、皮带辊筒张紧结构、脚杯调节量以及拖链走线走向，运动机构需做干涉检查，确保刀头全行程横移、龙门与输送带之间无碰撞，压料动作与送料动作时序在模型中可通过机构运动仿真验证，为后续出工程图、外购件选型和现场装配提供可靠依据。
