商用立式面团揉拌料理设备结构

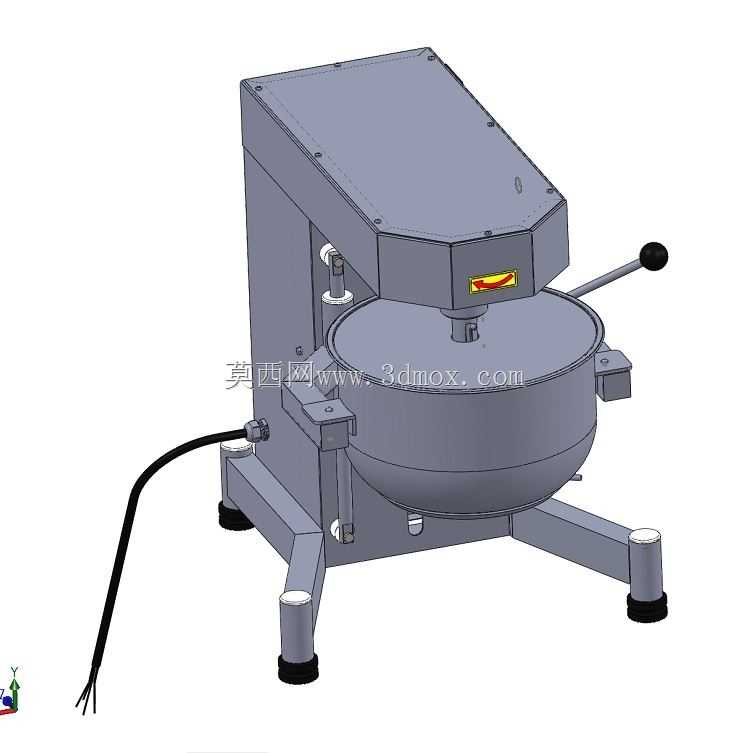

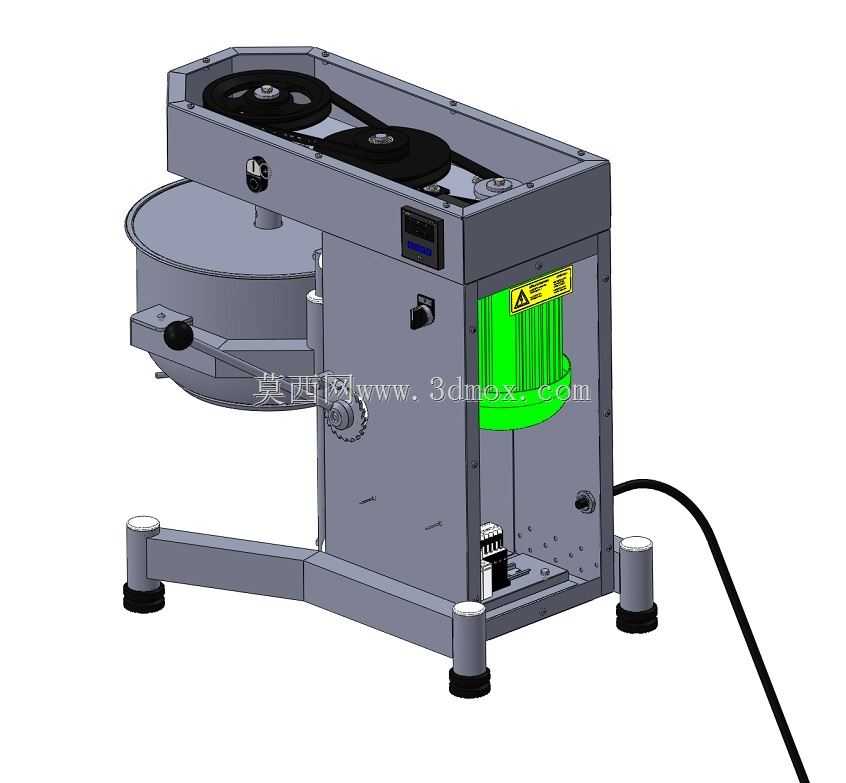

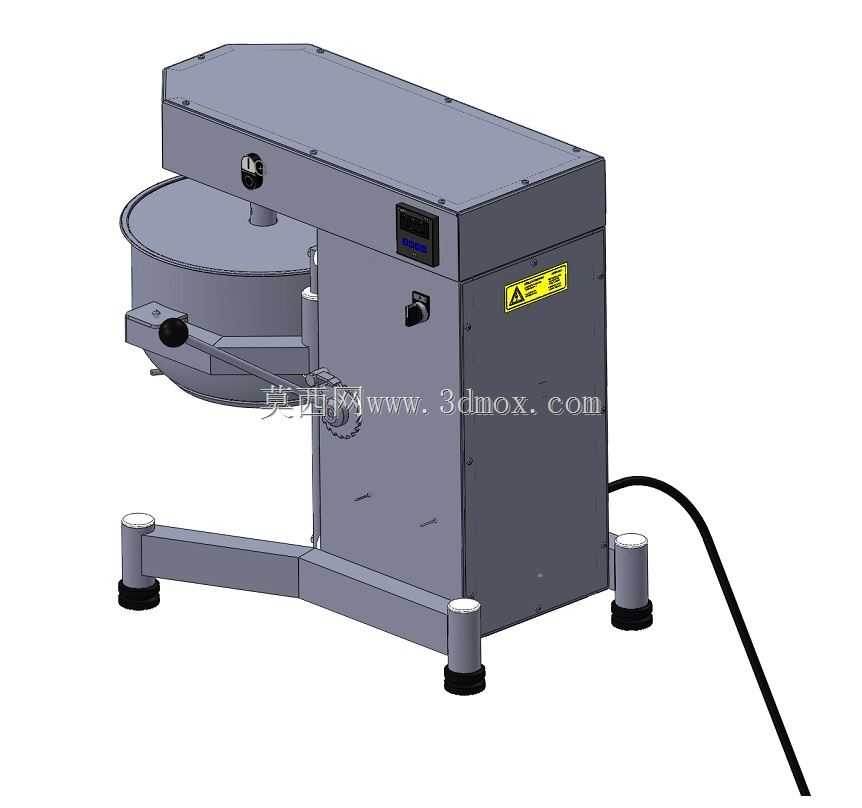

　　该设备面向烘焙作坊、中央厨房、面食加工线以及小型食品工厂的面团预处理环节，核心任务是将面粉、水、酵母及辅料在圆锅内容完成均匀混合、揉压与成团。相比手持搅拌器具，这类立式结构能够承受较高面团负载，搅拌轴在锅体中心持续作用，使物料在锅底与侧壁之间循环翻折，减少干粉堆积和局部揉拌不足的问题。设备外形采用上部动力箱体、下部圆锅和四脚支撑机架的组合方式。动力箱体布置在搅拌轴上方，内部容纳传动、支承与驱动相关结构，外壳通过多组紧固件拼接，便于检修时拆盖板检查内部件。箱体前下方伸出搅拌工作头，工作头与锅体中心对齐，搅拌元件进入锅内后完成旋转揉拌。锅体为大直径浅圆弧底容器，侧壁与锅底过渡圆滑，物料在搅拌过程中容易沿锅壁爬升、回落，形成连续循环。

　　锅体两侧设置支承与定位结构，配合机架上的承托位，可保证装锅、取锅时位置稳定；侧部操作杆用于控制锅体或工作头的相对位置，手柄末端为球形握把，操作人员在设备侧面即可完成抬升、锁紧或释放动作。机架采用支腿外伸布局，四条腿向锅体周边展开，底部安装可调垫脚。垫脚接触地面后可通过螺纹段调节高度，用于补偿不平整地面，降低设备高速揉拌时的晃动。支腿之间留出开阔空间，既方便锅体下方清洁，也便于操作人员靠近设备取放面团。电源线从机体侧后方引出，走线远离锅体开口和操作区域，避免在投料、刮料、清洗时与湿物料发生干涉。从结构设计思路看，设备重点处理的是搅拌载荷、容器定位和操作安全三个方面。面团在高含水率或低含水率状态下阻力差异明显，

　　硬质面团对搅拌轴和机架产生较大扭矩，因此上部箱体与立柱连接处需要具备足够刚度；锅体支承点靠近锅沿和锅底过渡区域，可把搅拌时产生的侧向力传递到机架，而不是让锅体单独承受。搅拌工作头周围设置防护罩和壳体边界，使传动部件不直接暴露在面粉粉尘环境中。圆锅的容量边界决定了单次投料量，建模时需要同时校核搅拌元件最外回转半径与锅壁间隙。间隙过小，面团容易被挤压在搅拌件和锅壁之间，造成功率峰值升高；间隙过大，则靠近锅壁的物料不能被有效带动，混合时间延长。锅口高度应与操作人员手部作业范围相匹配，过低会增加弯腰取料强度，过高则不便于观察面团状态。设备安装时需在四周预留投料、刮锅、取出容器和维护箱体的空间，后侧应留出电源线弯曲及散热距离，

　　侧面操作杆的运动范围内不得布置其他设备。地脚调节后应使锅体处于水平状态，尤其在揉制高黏度面团时，水平偏差会加剧物料偏心堆积。该三维结构完整呈现了外壳、锅体、搅拌头、操作杆、支腿、垫脚和电源线等关键部件，可用于食品搅拌设备的结构评审、布置参考、运动干涉检查以及非标改型设计。
