N95口罩全自动伺服生产线结构

　　这套设备面向医用防护口罩量产车间的连续生产工况，核心完成多层无纺布、熔喷布原料从放卷、对位、折叠、封合、裁切到成品输出的全工序流转，替代传统多工位人工转运的作业模式，适配N95类折叠防护口罩的批量加工需求，在卫生耗材生产厂区的洁净车间内完成整线布设。

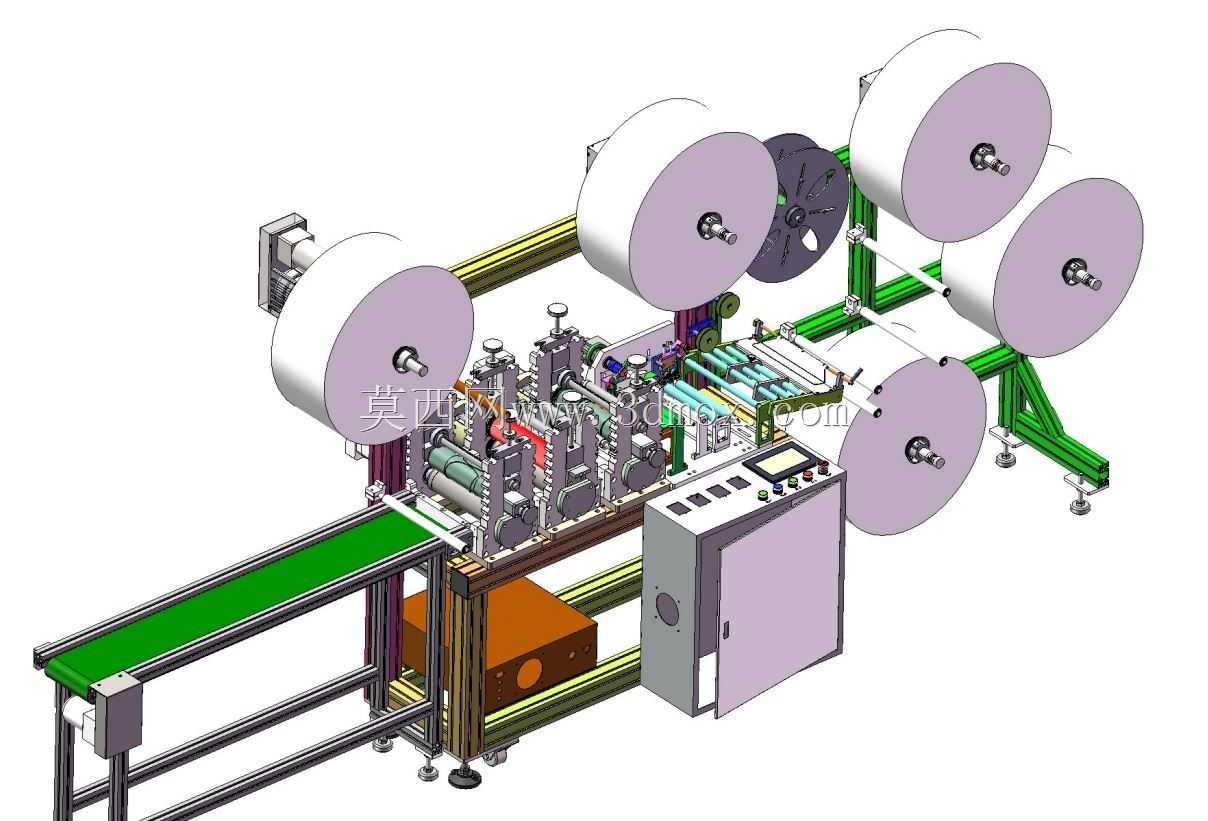

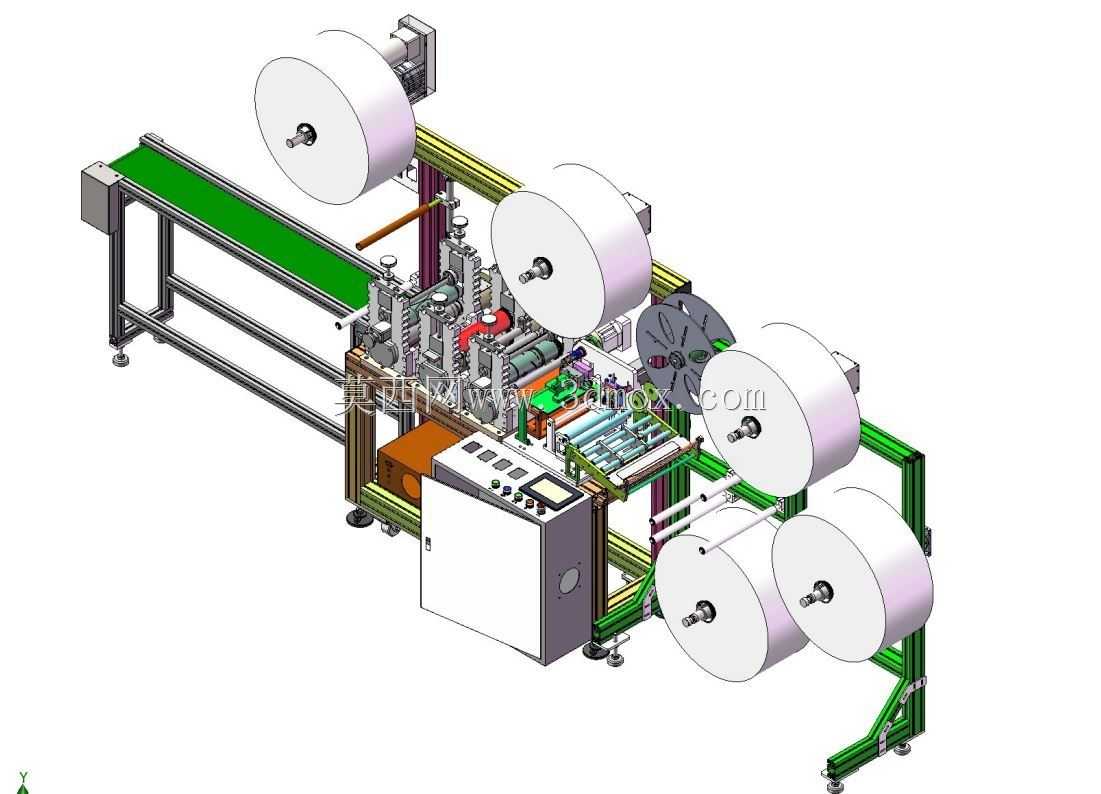

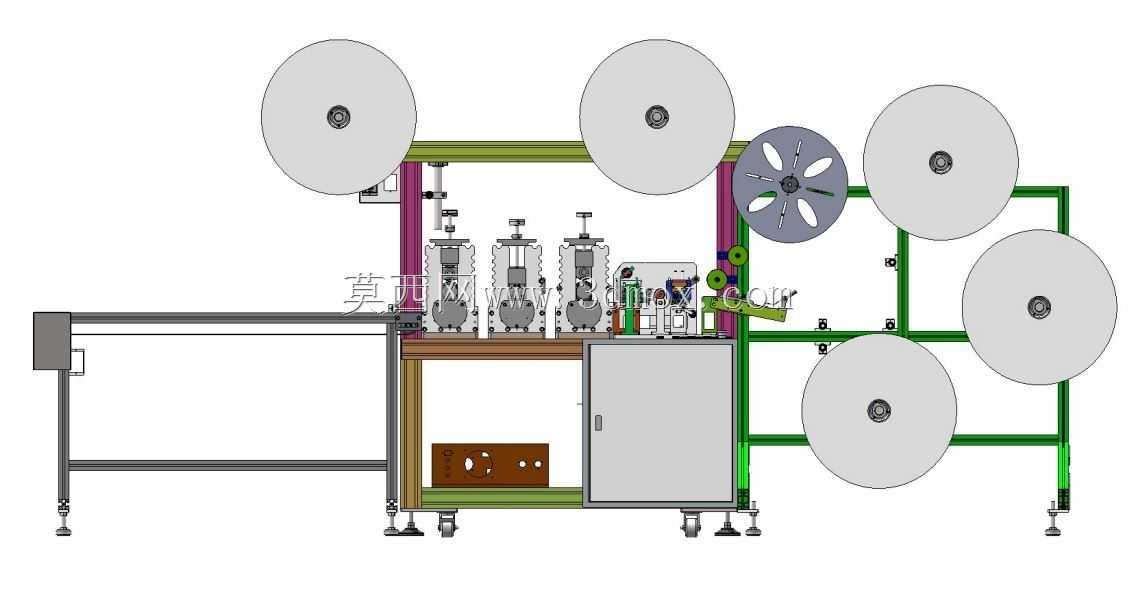

　　从布局逻辑来看，设备左侧设置水平成品输出输送带，绿色带面承接完成加工的口罩坯件，以恒定线速度向外输送，输送带采用铝型材框架支撑，底部配置可调脚杯，可在车间地面完成水平度校准，输送段的伸出长度预留人工收料或对接后续耳带焊接工位的操作空间，避免成品在出料端堆积卡滞。设备右侧排布多组原料放卷机构，共设置五个大直径料卷工位，分别挂载外层无纺布、熔喷过滤层、内层亲肤无纺布以及鼻梁条相关辅料，料卷采用气胀轴支撑，搭配张力控制摆臂，在高速牵引过程中保持各层布料张力恒定，避免出现布料起皱、层间错位、拉断等常见工况问题，放卷架的排布高度经过适配，操作人员站在设备侧面即可完成料卷更换，无需登高作业，换料操作空间预留充足。

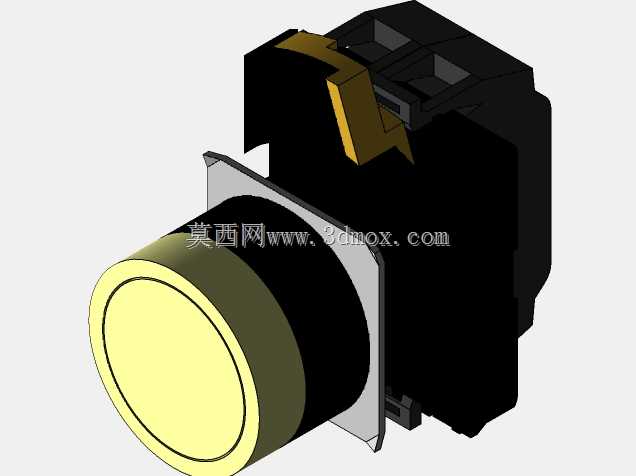

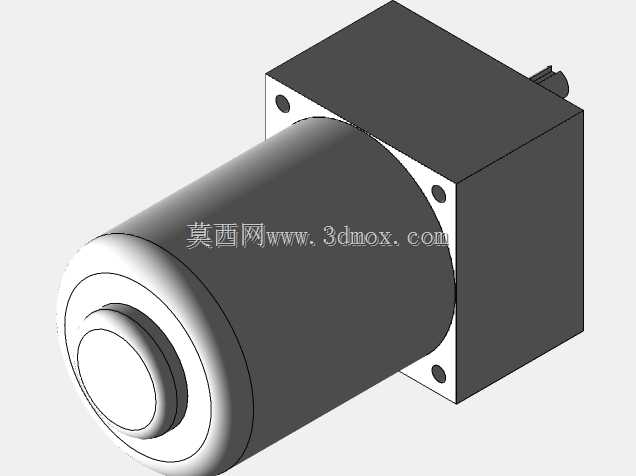

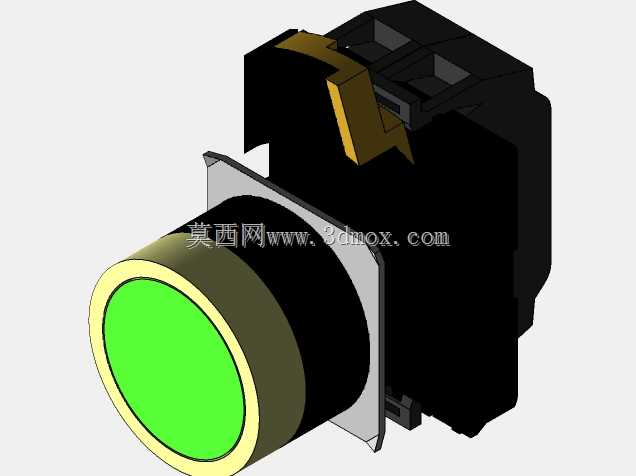

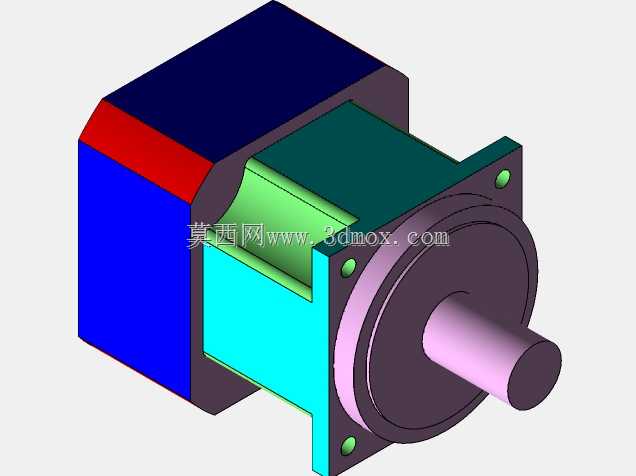

　　设备中部为核心加工工位，依次集成布料牵引辊组、褶皱折叠成型导板、超声波封合机构、鼻梁条上料植入组件、定长裁切单元，所有动作执行端均由伺服电机驱动，相比传统异步电机加凸轮的传动方案，伺服系统可通过参数调整快速适配不同规格口罩的生产参数，换型时仅需修改牵引长度、封合时序、裁切位置的设定值，无需大量更换机械凸轮与调整连杆位置。中部的电气控制柜集成在机架侧方，柜内排布伺服驱动器、PLC控制单元、接线端子与散热风道，柜门设置触控显示屏与操作按钮，操作人员可在屏上实时查看各工位运行状态、生产计数、故障报警信息，控制柜的安装位置避开布料加工的粉尘区域，散热风口朝向车间通道，便于日常维护时开合柜门检修元件。

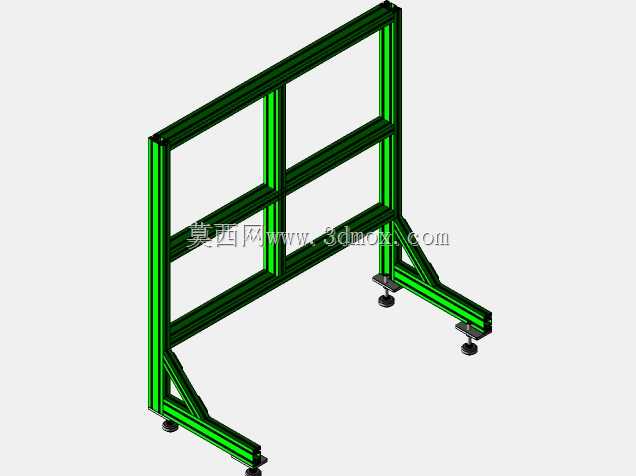

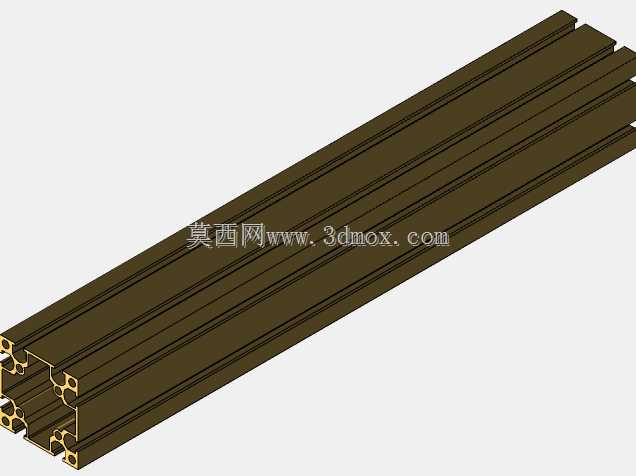

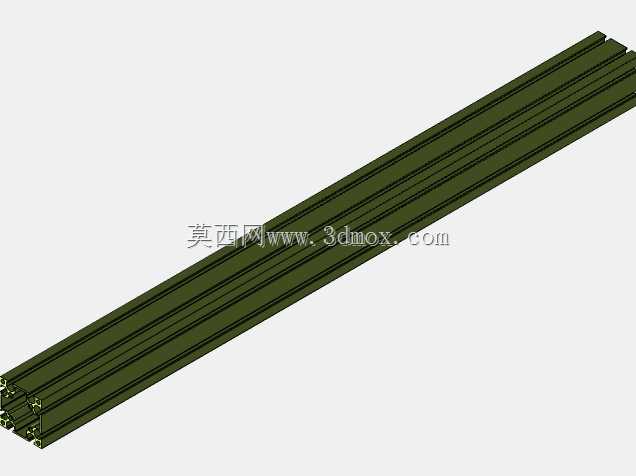

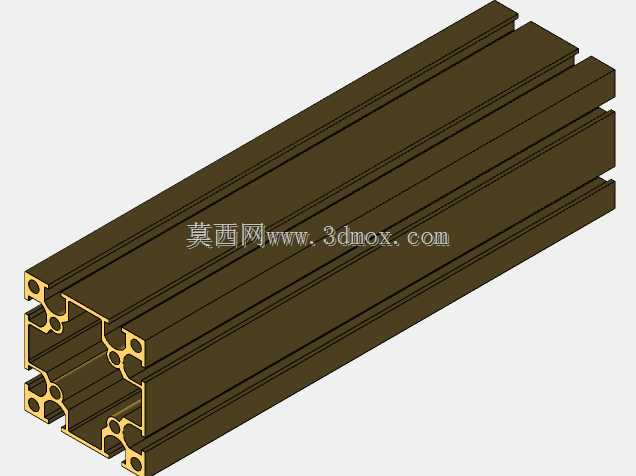

　　机架主体采用工业铝型材拼装搭建，型材槽口内嵌传感器安装槽与走线槽，气管、线缆全部沿型材内部布设，外部无裸露管线，既避免生产过程中布料勾挂管线，也便于后期调整工位位置时重新布设线路。各加工工位的支撑板采用钣金折弯加工，表面做阳极氧化或喷塑处理，适应卫生车间定期擦拭消毒的使用要求，所有与布料接触的导辊均采用轻质铝合金材质，表面做光滑处理，防止刮伤无纺布表层。

　　安装边界方面，整线沿车间长向布设，设备总长度覆盖从放卷端到出料输送端的完整尺寸，宽度方向预留两侧各不少于八百毫米的操作维护通道，放卷端的料卷更换区域需预留料卷吊运的空间，出料端对接后续工序时需保证输送带高度与后续设备进料面高度差控制在五十毫米以内。设备底部的可调脚杯可适配地面平整度偏差，调平后整机运行过程中无明显晃动，高速裁切工位的冲击振动通过机架型材的刚性连接传递分散，无需额外浇筑独立地基。

　　设计过程中优先考虑了穿料路径的合理性，新操作人员可顺着布料走向依次将各层原料穿过导辊、折叠工位、封合辊，穿料路径无锐角折返，减少穿料辅助时间。各运动部件的外侧均设置透明防护挡板，既可以观察内部布料运行状态，也能防止操作人员误触运动的牵引辊与裁切刀，防护挡板采用快拆结构，日常清理辊面残留布料纤维时可快速拆下，清理完成后原位装夹即可。设备的伺服牵引轴与封合、裁切工位采用电子凸轮同步控制，各轴的运动相位在控制系统内完成匹配，机械结构上减少了大量同步轮、同步带的传动间隙，长期运行后定位精度保持性更好，生产出的口罩封边位置偏差、裁切长度偏差都能稳定控制在工艺允许范围内。
