剪板机液压驱动装置结构设计

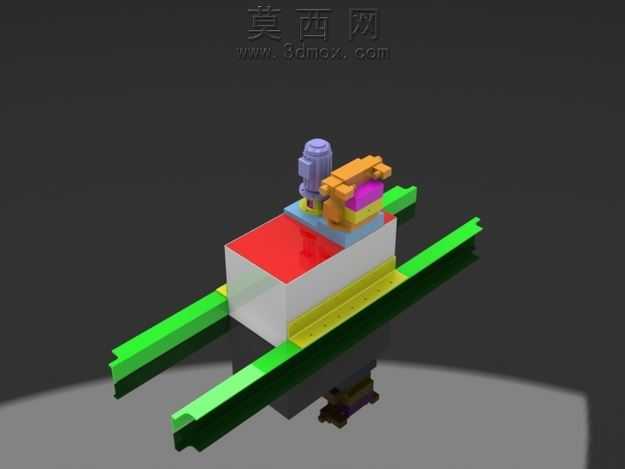

本作品为剪板机配套的液压驱动装置三维建模成果，建模过程中严格遵循机械设计规范，对装置各组成部分进行了1:1比例的参数化还原。整体结构以滑动导轨为承载基础，采用两根平行布置的线性导轨作为运动导向部件，导轨表面做了耐磨层的材质区分，建模时还原了导轨的安装定位槽、端部限位结构等细节，保证运动路径的精度表现。中部的承载基座采用箱式焊接结构设计，建模时通过不同材质色块区分了基座的主体钢板、顶部安装面板、侧边加强筋等结构，清晰展现了基座的受力支撑逻辑，基座底部预留了与剪板机工作台连接的安装孔位，符合实际装配的定位需求。基座上方依次布置了动力输入单元与液压执行单元，左侧的动力部件还原了驱动电机的外形结构，包括电机壳体、接线盒、输出轴端的连接法兰，做了金属漆面与塑料端盖的材质区分；右侧的液压阀组与执行油缸部分，细致还原了阀块的油道接口、油缸的活塞杆伸出端、管路连接接头等细节，不同功能的阀件采用差异化的色彩材质区分，便于识别液压回路的组成逻辑。建模过程中对各部件的装配关系做了精准约束，导轨与基座的滑动配合面、电机与阀组的传动连接面、油缸与执行端的铰接点都按照实际装配公差做了间隙处理，避免出现结构干涉问题。渲染阶段采用了柔和的工业场景布光，通过顶光与侧光的组合突出各部件的轮廓结构，金属材质的反光度、塑料部件的漫反射属性、漆面的光泽度都经过反复调试，最终呈现的效果清晰展现了装置的结构层次与材质质感，完整还原了液压驱动剪板机的动力传输逻辑，可用于机械结构教学、设备改造方案演示、装配工艺指导等多个场景。
